等待你的好消息.

太好了.狂頂
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3228701255520153.gif');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3228701255520164.gif');}" onmousewheel="return imgzoom(this);">

看你版主的圖最吃力,要雙擊才能顯全圖,阿彌陀佛真是個累!

版主的索尼 C902相機不錯,呵呵

啊...高手也.俺們太菜啦.

這兩天好貼一個接一個啊,不得不頂了

都上貼了  呵呵  我也急了
準備用模塊做個 24V2500W低頻機
變壓器還沒找到合適的  等待機會...
還是先看你們的機器吧  免得大家都走彎路
先學經驗  在動手也不晚  免得把模塊搞燒了
呵呵  準備用并雙硅后級  做到3M輕松起魚 就心滿意足了
當然調試很重要!

對,你們快把思路與作品獻上!我等模塊來了再盜幾個版,哈哈…

很想看看版主的杰作…

頂.........

面板巳經做好.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2893391255682613.jpg');}" onmousewheel="return imgzoom(this);">

箱子到真像成品機!其實搞個稱心的殼子最頭痛,我常用電箱的膠木質絕緣板做的

這個機殼早年在杭州買是20元錢一個.沒面板和背板.規在也貴不了多少.

高檔的是數字顯示電位器,99.9k.

第一檔100R起到900R
第二檔1k起到9k
第三檔10k起到90k

從廢舊溫控僅上拆的.

變壓器巳繞制完工.

變壓器繞制中
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2893391255778284.jpg');}" onmousewheel="return imgzoom(this);">

放入機殼試樣
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2893391255778525.jpg');}" onmousewheel="return imgzoom(this);">

安裝過程全部自巳手工制作明日進行中.

廢物利用透頂了,控制器外殼加軸流風機剛好配模塊,哈哈…

今天空閑.
談談該魚機的設計制作.

制作目的是答謝森禾工業電子的贈送,給論壇里的朋友做一個樣板機.
設計思路是深入淺出,以示范、解說電子學原理為主,搭配合理的設計為輔,全面介紹他激式低頻機的入門知識.

頂  !!支持版主

大師們不好意思,在這里借版主的貼向大家請教關于吸魚與沉魚的問題,這是我親身的體會,吸魚和沉魚除了頻率、脈寬,好像還和電流有關系,請大師們幫忙分析.
我的一自控機在沒有改變任何參數的情況下,昨天的捕魚效果和今天的捕魚效果完全兩個樣,昨天吸魚浮魚,今天全部沉魚,機器還是那個機器,電瓶還是那個電瓶,溝還是那條溝,為什么呢?問題就出在那個網斗上,因為我的那個網斗用6.5mm的鋼筋彎成的圈加網,為了加強導電能力,在鐵圈邊上又繞了4平方的單股鋁線作為放電線圈,由于使用時間久了,隨著鋁線放電的腐濁和與水或草的摩擦,鋁線變得越來越細且表面很濁,但此時捕魚效果卻很好,水草或蘆葦根里面的魚都會漂出來,因為我見那根鋁線快要斷了,第二天換了根新的鋁線,沒想到魚全部沉入水底,因為水清看得見.就因為換了根線,吸魚變沉魚,是電流的作用呢還是放電頻率變了呢,請版主及大師們們指教.

自控機屬于根據負載自動調解頻率
你的網桿腐蝕大  線圈內阻就大
自控機輸出頻率就低 功率就小
換新線圈 頻率就高  功率變大
如果不想換回原來的線圈
可以試著調整 +12V與輸出電極+連接的那個分壓
取樣電阻  一般為100歐 可以作適當減小

去看一下18帖的內容.

http://bbs.dianyuan.com/topic/531129

上班族.空閑時做一點.
變壓器繞前完工后經過通市電測試,確保繞組間沒有問題,主要是匝數的準確..

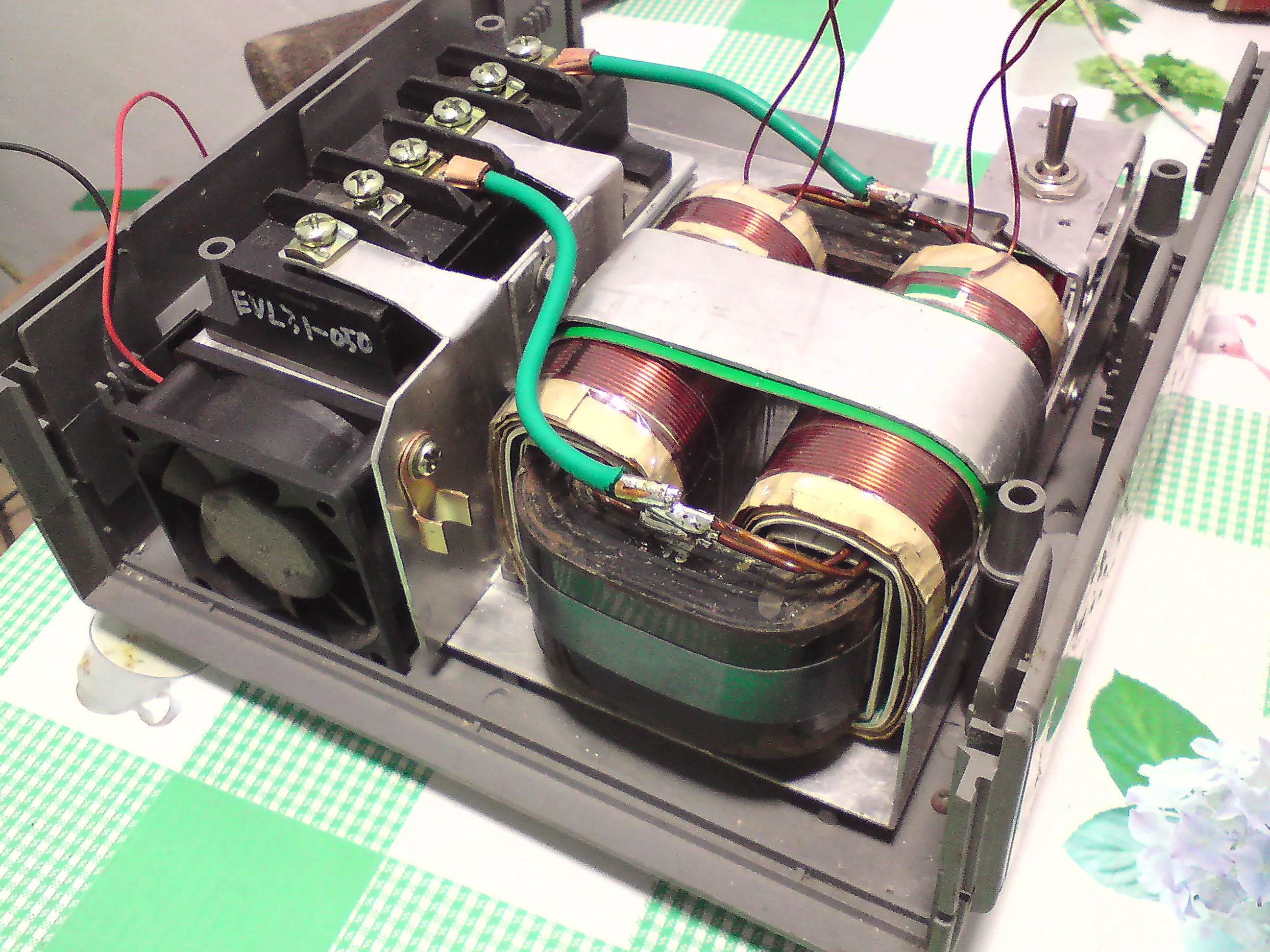

已安裝好模塊和變壓器,第一檔電源切換開關因很少使用放在機內《200v檔》.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2893391255863513.jpg');}" onmousewheel="return imgzoom(this);">

機器沒有追求超大功率,本著夠用就好為原則.
后級采用IGBT還是GTO末定,或者也可以用2硅和4硅.

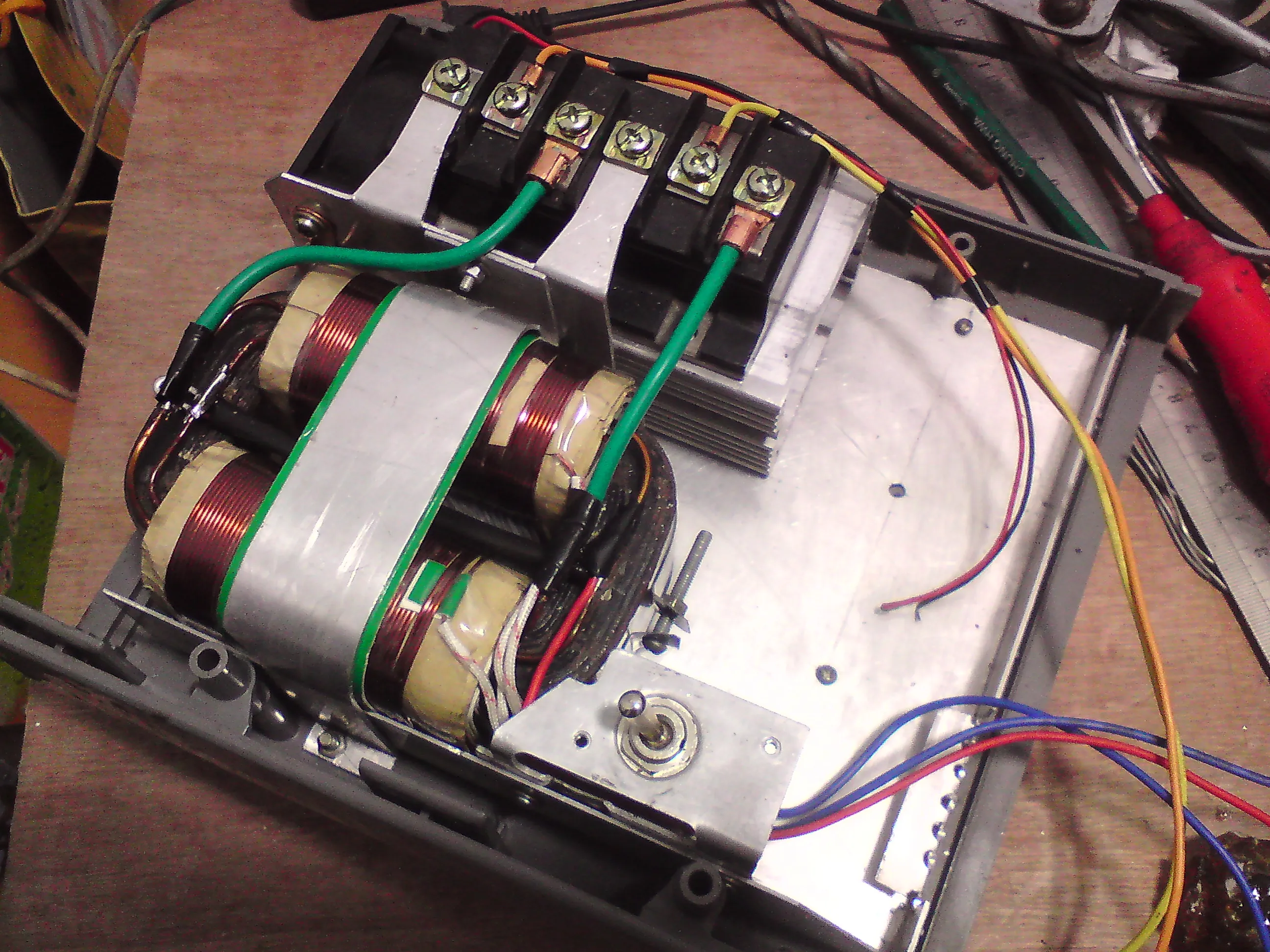

換個方向.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2893391255872535.jpg');}" onmousewheel="return imgzoom(this);">

很不錯,控制器殼做散熱器里面通風冷卻,內外夾攻!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3525911255861362.gif');}" onmousewheel="return imgzoom(this);">

好jj頂一個

請教GTO的驅動電路《做魚機后級》..

畫了一個驅動電路請做過GTO驅動的老師看一下,主要是粗紅線內的驅動部分電路是否可行,關斷負壓是否需要?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2893391255919807.gif');}" onmousewheel="return imgzoom(this);">

今天忙,只拆了一塊舊的pc電源板.
拆pc電源板的用處是用TL494和他的附帶電路,我記得早在逆變論壇是有人批我,說只會弄個破pc電源板做魚機.說真話這個pc電源我也不是很精通.
讓大家見笑了.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2893391255954869.gif');}" onmousewheel="return imgzoom(this);">

利用原版安裝另件.利用原版原有的開機功能,穩壓功能.494的推動功能是肯定用的.

[fly]期待中[/fly]

這幾天雜事多很忙,每天只做一點點.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2893391256045150.jpg');}" onmousewheel="return imgzoom(this);">

電源線每路是四平方四支.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2893391256045300.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/2893391256097243.jpg');}" onmousewheel="return imgzoom(this);">

媽的.人和人差距昨就那么大!!!!!人家做好電魚不說.還整的賊好.我的震都不起
