變頻驅動的驅動波形異常 這是變頻器的上橋驅動信號,在管子關斷時出現了一個尖峰, 在每個周期關斷時都有,尖峰大小隨著母線電壓的升高升高,這樣在下管導通時,可能會造成橋臂短路,請大家?guī)兔Ψ治鲆幌略?如何解決?謝謝! 模塊發熱厲害,不知與此是否有關?是否與Cgc這個結電容的米勒效應有關?
IGBT驅動波形異常 關斷后延遲5微妙 有個周期性的尖峰
變頻驅動的驅動波形異常 這是變頻器的上橋驅動信號,在管子關斷時出現了一個尖峰, 在每個周期關斷時都有,尖峰大小隨著母線電壓的升高升高,這樣在下管導通時,可能會造成橋臂短路,請大家?guī)兔Ψ治鲆幌略?如何解決?謝謝! 模塊發熱厲害,不知與此是否有關?是否與Cgc這個結電容的米勒效應有關?
全部回復(16)
正序查看
倒序查看
@長天一笑

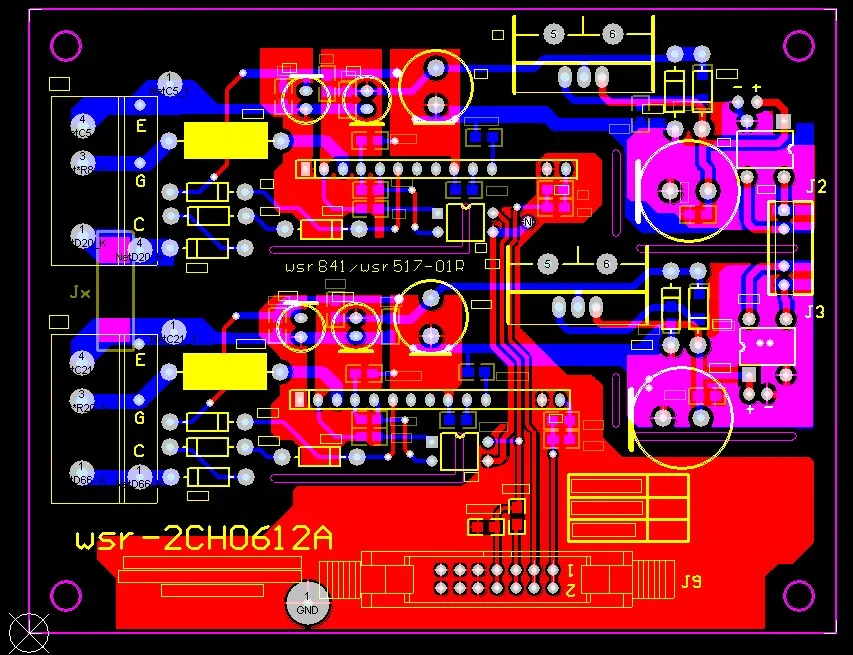

從你的波形來看，延時約5US再出現尖峰，這個尖峰時間應該是與下管開啟同步，即，這個尖峰出現時，是下管驅動波形上升沿的開始，這是因?yàn)橄鹿艿尿?qū)動波形開啟下管IGBT時，將這個啟動信號通過PCB走線等串到上管驅動上去了，這個一般由兩個原因引起，一是由于驅動內部的串?dāng)_，一是公用電源時，通過電源走線產生串?dāng)_，解決辦法，一是電源修改走線，防串?dāng)_，二是驅動芯片兩個通道獨立驅動，不共用電源。
好象是這個道理...學習了
