反激電源

我用UC3843做了一個反激電源.輸入電壓12V,輸出電壓90V,輸出功率25W;我的變壓器參數:鐵心GU36,初級4匝,次級45匝.

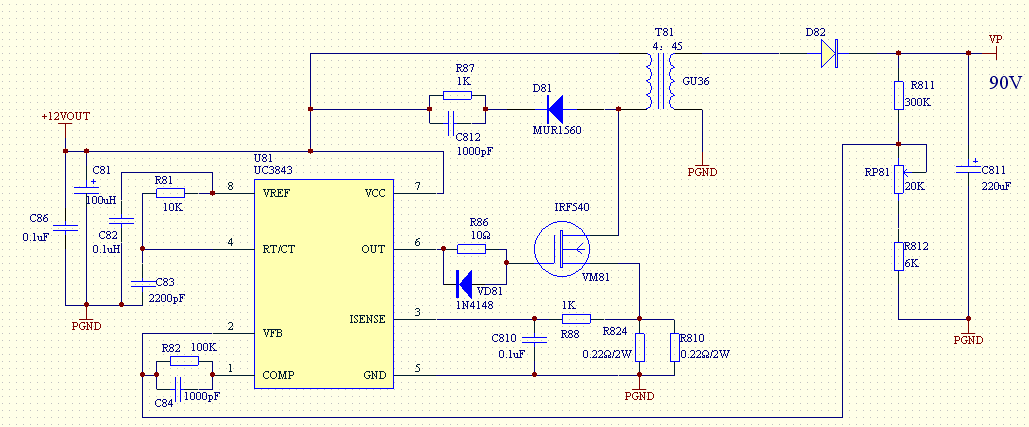

     當接上電源后,UC3843的6腳基本上沒有脈沖輸出,輸出電壓幾乎沒有.但UC3843的8腳電壓是5V,正常;2腳電壓反饋端電壓小于2.5V,3腳電流反饋端電壓更是小于1V,這兩個參數都小于UC3843的保護上限,為什么UC3843就是不工作沒有輸出電壓呢?(以前調試的時候是能工作的,這次在一樣的板子上重新焊了一個就不能工作了!!) 這是我的原理圖
    哪位大俠指點一下,謝謝.
全部回復(6)
正序查看
倒序查看
2009-09-21 23:10
又重新檢查了下,在一通電后,3腳電流反饋得到的電壓大于1V,這可能是UC3843不繼續工作的原因.為什么會這樣呢?并且還能聽見變壓器“咳”地一聲.
0
回復
liuzh01
LV.5
3
2009-09-22 09:49
@gaoandjian
又重新檢查了下,在一通電后,3腳電流反饋得到的電壓大于1V,這可能是UC3843不繼續工作的原因.為什么會這樣呢?并且還能聽見變壓器“咳”地一聲.
應該是PWM驅動有問題,斷開R86,給7腳加電壓,看下1腳電壓,3,4,6腳波形吧
0
回復
2009-09-22 10:54
@liuzh01
應該是PWM驅動有問題,斷開R86,給7腳加電壓,看下1腳電壓,3,4,6腳波形吧
謝謝.我試試.可能不是3843的問題,因為我換了幾個都是這樣
0
回復
2009-09-22 14:05
原來是電流反饋端一過孔沒有通,導致沒有電流反饋造成的
0
回復
liuzh01
LV.5
6
2009-09-22 14:42
@gaoandjian
原來是電流反饋端一過孔沒有通,導致沒有電流反饋造成的
你的C810會不會太大了?要不然短路會有問題的.
0
回復
2009-09-22 15:24
@liuzh01
你的C810會不會太大了?要不然短路會有問題的.
C810應該大約為多少呢?103怎么樣?
另外,我的變壓器是用GU36做的,初級匝數為4匝,次級45匝.結果骨架里還留下好多地方空著,這會不會有啥影響?漆包線全是用的0.5mm,初級6匝并繞,次級1匝.
