每月有固定量....50---100臺.
qq:778109748    tel:13802468531

留個記號

佩服!,30KW半橋用一塊模塊,看上去是150A的模塊,若熱效率90%,有獎近3KW的功率變為模塊的發熱量,實在無法去想象IGBT模塊的工作可靠性了.
我擔子小,要用150A的模塊15KW全橋模式,二組功率級來合成30KW輸出 ,并且要保證熱效率在98%,這樣模塊的工作狀態和發熱量才能令人放心使用.多少年也不會損壞.

嗯

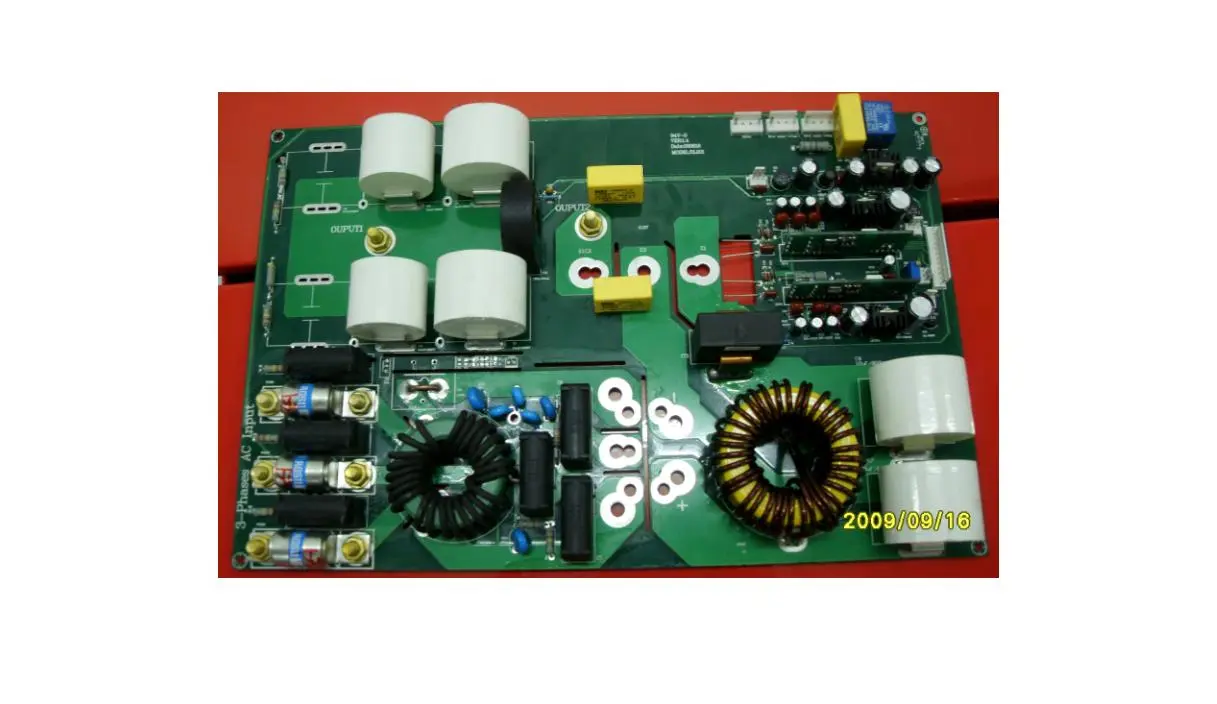

看看這個8~30KW的,各位大蝦給點意見,QQ:920639029500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/3256031253888191.jpg');}" onmousewheel="return imgzoom(this);">

看看此8~30KW的,QQ920639029

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/660711254039402.jpg');}" onmousewheel="return imgzoom(this);">

30KW三相線電流要45安培以上,輸入端的差模電感的線徑和整流后的濾波電感的線徑太細了吧,圖中看來只有2.5平方的線徑,能安全使用嗎?

另外整流后的濾波電感中的直流分量平均值有60安培,這么小的電感鐵芯,又繞了很多匝線,鐵芯的磁飽和怎么考慮的?電感還起作用嗎?

謝兄說得對,產品安全可靠是第一位的.不然的話用戶買回去后過了保修期要吃大虧的.
2003年16KW的大鍋灶為了絕對安全可靠,本人就用功率疊加的方式(2004年拿到專利),用一塊控制電路板,二組8KW全橋模式的功率器件,功率疊加到16KW輸出,相當于用4塊模塊輸出16KW.散熱器溫升不大于10度.至今還在用戶處安全可靠使用.

你那多貴啊

你愿意在地攤上化上百元買一套西裝,還是在大商場化二,三千買套西裝?或者去名牌專買店化五千以上買一套西裝?

我也曬曬一個小半橋板

   500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/83/3348151258006635.gif');}" onmousewheel="return imgzoom(this);">


    Q:644689768

整流后的扼流圈人家是兩股并聯使用的,所以過流沒問題.不過我看到直流濾波的電容器鼓起來了,該電路的諧波電流大于電容器能承受的電流,造成溫度高,薄膜受損.

順德鼎X和深圳鼎X的板子?楊工的作品吧.交流輸入端的EMI電路非常不錯,用料十足.

這個板子最大功率應該是15KW的

謝謝,還有認識的,不過深圳鼎X的不是經我手,怎么作到一樣,那人家可有多種方式,上圖中不是igbtsy兄說的2.5平方,而是2.5mm直徑,如果是20KW以上的,是用雙磁環疊繞,能有效避免磁飽和.不管咋說,還是謝謝igbtsy兄,多多向你請教.

這就對了,大于原額定電流時用雙磁環,磁飽和及導線電流密度問題都解決了.

頂一下

地攤貨跟專柜貨的對比,相信群眾的眼睛是亮的,不過電磁加熱這東西,懂行的人也許從外表就能慧眼識精.不懂行的人就一味地在搶調價格.但是真正好的產品,不管它放在哪里都會被人發現并運用的.是金子總會發光的.
