輸出功率250W 輸出交流只有3V變化
先把圖上上給大家看看
最新調好的300W正弦波逆變器
THD小于%3
輸出功率250W 輸出交流只有3V變化
先把圖上上給大家看看
輸出功率250W 輸出交流只有3V變化
先把圖上上給大家看看
全部回復(10)
正序查看
倒序查看
@正弦芯
波形很不錯啊,你的直流電源做的也很好嘛
恩 這個直流電源是5-30V 70A的

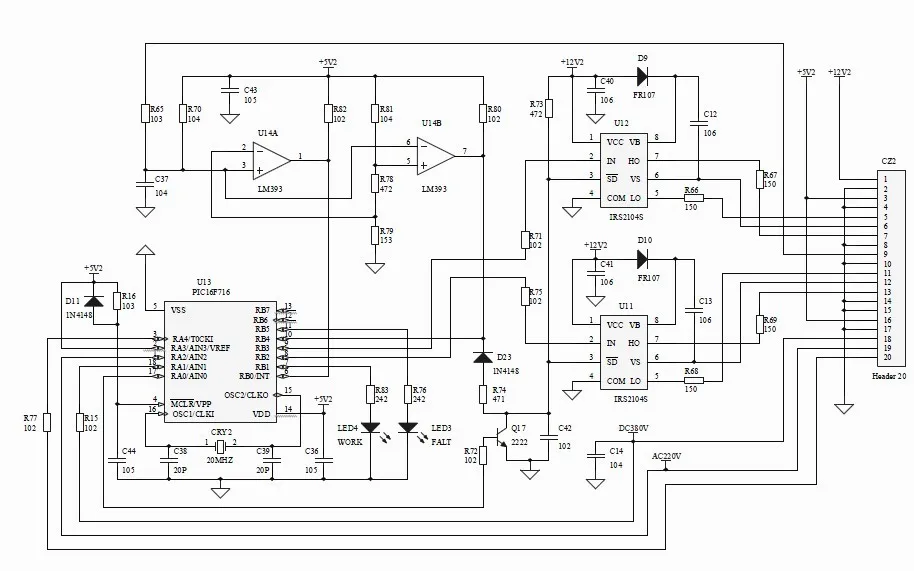

下面這個原理圖是我后級的部分
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/3117841252900099.jpg');}" onmousewheel="return imgzoom(this);">
下面這個原理圖是我后級的部分
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/3117841252900099.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@shw0320
恩這個直流電源是5-30V70A的下面這個原理圖是我后級的部分[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/3117841252900099.jpg');}"onmousewheel="returnimgzoom(this);">
不知道大家注意看了沒有 這個空載電流只有200mA
0
回復
