這是底板圖和位置圖.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/1764031252400080.jpg');}" onmousewheel="return imgzoom(this);">

位置圖
yqa500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/1764031252400143.jpg');}" onmousewheel="return imgzoom(this);">

好東西,謝謝分享,頂呀!!

頂一下,有時間再試驗

好東西,謝謝無私,大家用力頂

是的要頂!!!!!!!!好東西

好貼頂起!學習了.

3525 10腳  最好加個下來電阻和電容 不然 容易干擾 11 14腳無輸出

好東西
哥們兒,最好不弄8050+8550做推動啊,改成B772+D882

好貼要頂
做的真不錯

路過.看在眼里.

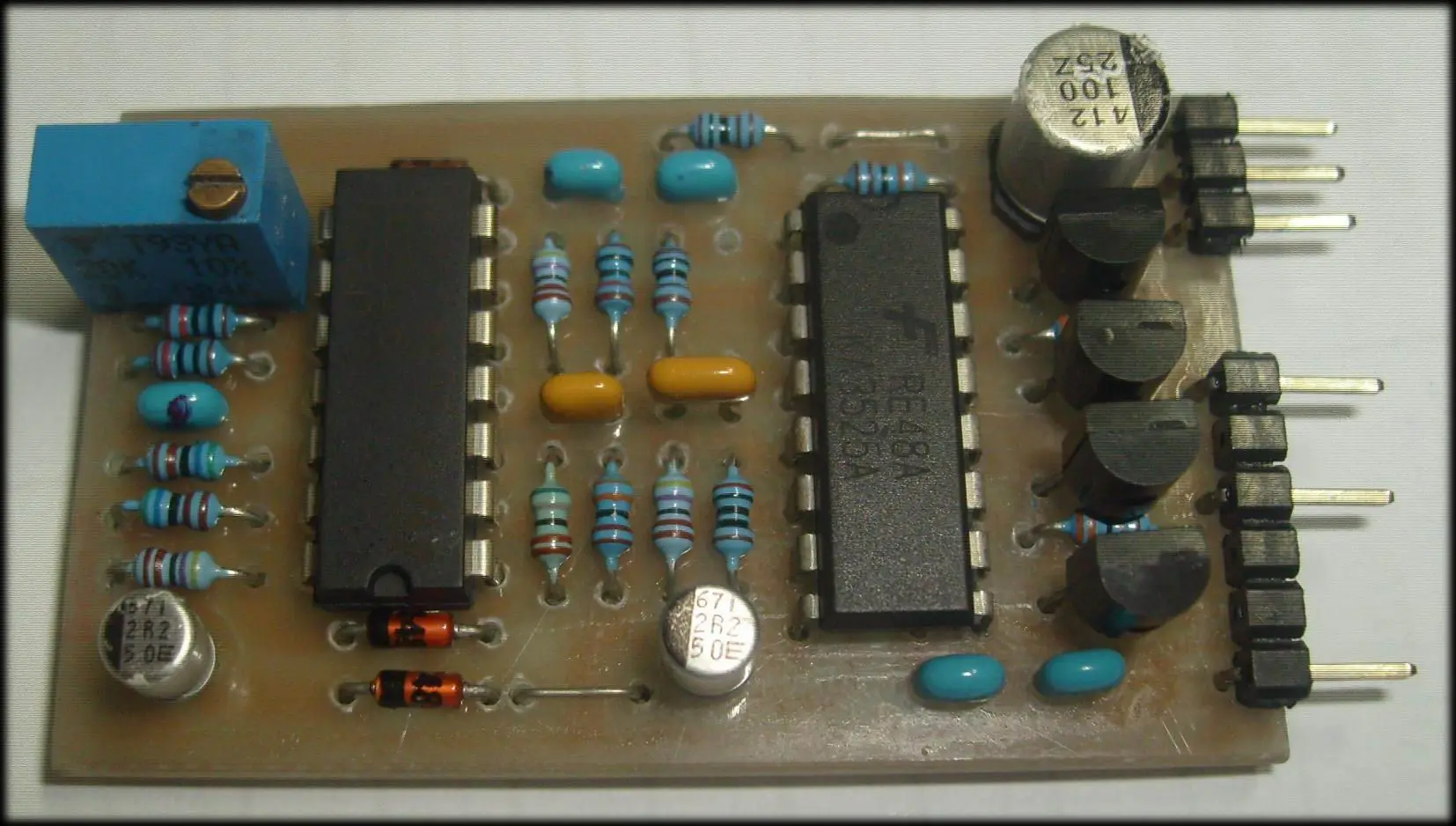

板子裝好了兩片(立裝和橫裝各一),手工不好,見笑了.
測試波形輸出:頻率:41.1714Kz;周期:24.29uS;輸出峰值:1.24V;
正頻寬:10.7us;負頻寬:13.64us;
輸出端接500MA負載時由1.24V變?yōu)?.14V且上升出尖峰(不知何解可有影響,望前輩高手講解)謝謝!!!(沒帶相機下午上波形圖和實物)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/1764031252474591.jpg');}" onmousewheel="return imgzoom(this);">

謝謝你的建議,我測試過沒有干擾.
如需要加兩個分壓電阻分壓至4.?V,因10腳保時電壓有9.?V.

我也路過,看在眼里, 頂一下!

侵權. 廣告詞雷同.  群里請免費的律師.

對啊,8550/8050只能推3-5對,多些就驅動不足了,如果做大JJ,恐怕還得換圖騰才可以.

輸出1.24V也太低了吧!

用示波器測試的確只1.24V.用數字表直流測試有A=5.617V;B=5.612V.
A>B兩邊輸出不對稱,(可能是圖騰對管參數問題).

過流保護不怕誤觸發嗎?

以前做個和樓主的差不多,只是324換成了339,這電路做魚機不好用

什么原因...???
期侍說明,正準備做呢,只是沒時間.

這圖我做了，不是一般的“不爽”可能我水平不行。

過放電保護可能會經常誤動作，過流保護可能工作不穩定起不到保護作用！只是從原理上分析有問題！沒做過所以不作武斷的評論！

不知高人們可否說一下圖上的插腳的作用
