4方線,如果是直流或低頻交流的話,是可以過20A的電流.但是,如果散熱不好,或者是高頻交流電流的話就未必合適了.特別是高頻下趨膚效應的影響較顯著.
另外,為什么不用漆包線而用裸銅線呢?變壓器的制作工藝可以參考本論壇里的這篇精華帖:
http://bbs.dianyuan.com/topic/4616

我就是用在25KHZ的電源上,現在都不敢裝上去試,怕爆管子,請問有沒有好點的辦法.之前去買多股線只買到這種裸銅線,要用漆包線的話,太多股不好弄,再加上實驗室里的漆包線很有點粗,多用幾根弄在一起,我根本就繞不動了.

你也可以用銅皮,銅皮先包上1~2層膠帶后兩邊要反折3mm,再在兩頭用0.8~1.0銅線各兩根焊上接至變壓器引腳.

我包了一層膠帶,兩邊也反折了3MM左右,然后只要在兩頭用你的那個方法就可以了嗎,請原諒我很笨,不是很明白你這樣做的原因,你能不能解釋一下,謝謝!

是的!

20A的電流,如果線繞在表層,散熱好的話,用2根1.0或4根0.7的線就行了,如果散熱不好,要再多1倍到2倍的線.

如果是多層的話,臨近效應比趨附效應更嚴重.

請教:何謂臨近效應,謝謝.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/17/1085967462.jpg');}" onmousewheel="return imgzoom(this);">

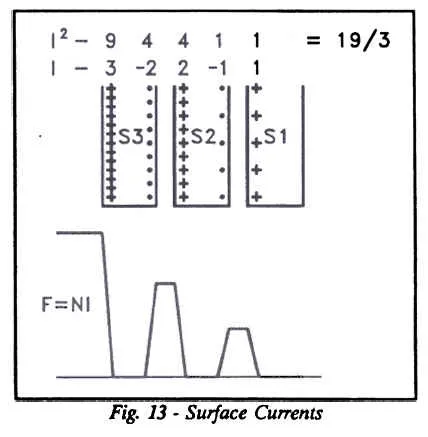

電流不是在整個表面,而是在表面的兩邊,并且安培數遞增.

就是說越往兩邊電流越大么?
圖上的那個公式是什么意思呀?

如果圈數為幾匝的話,建議你20A的繞組采用銅皮做繞組或者采用多股線!
