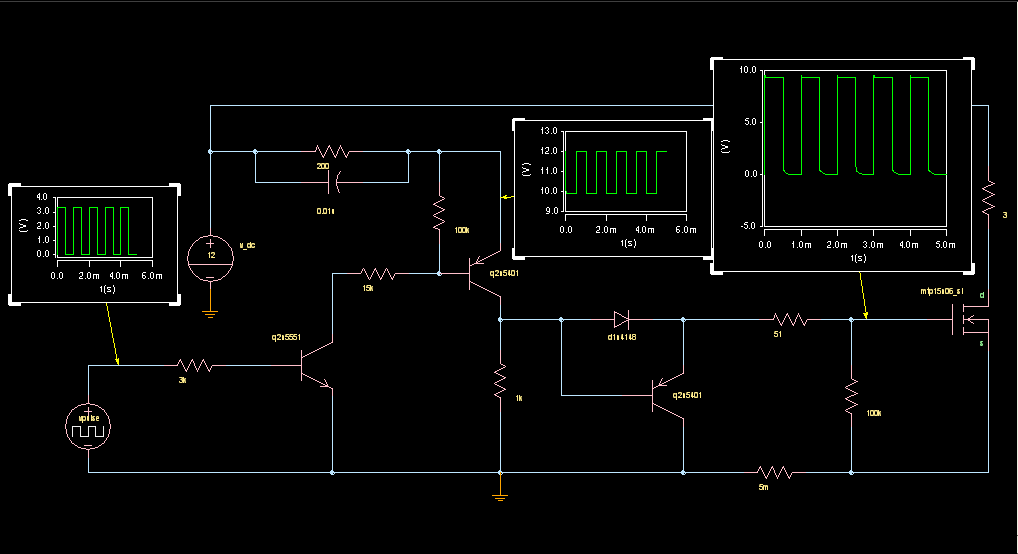

圖2

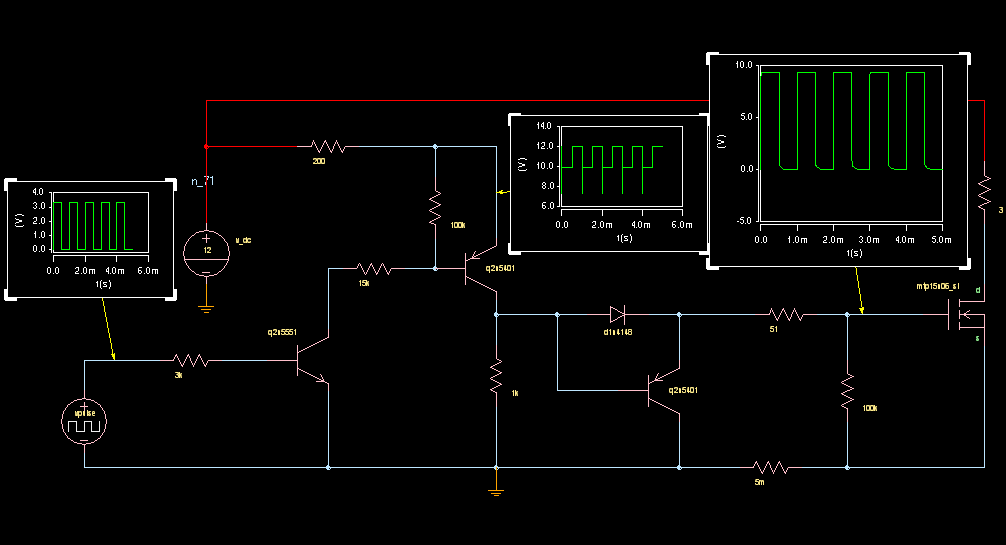

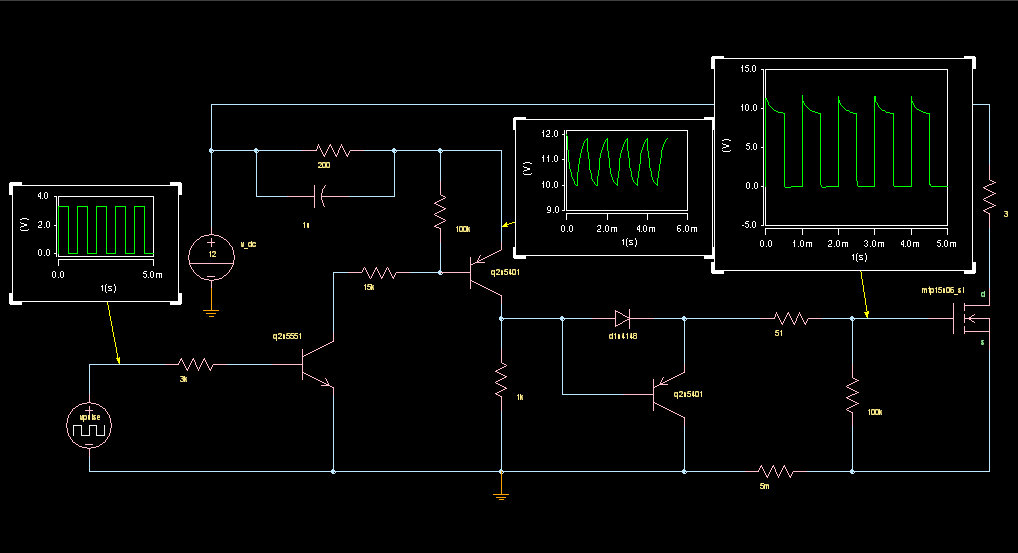

剛參加工作,部門項目組正在進行的一個項目,MOSFET的驅動電路部分如圖1所示,圖中的電容為1uF,各工作點的實際波形與我仿真的一致,圖2是不加電容的仿真圖,項目組老大說這個電路是一個很成熟的電路,原本說濾波用,后來經更高一級領導分析說是用于交流信號通路,如果不加這個電容或影響對MOSFET的驅動能力;我的觀點是按圖2就可以了,電容不需要加,不然驅動波形會變差,且不加的情況下并不影響驅動能力.至于與電容并聯的那個電阻,是為了與后面的1K電阻分壓,因為我們的主回路電壓是12V與24V自適應的,為了不使柵極驅動電壓過高.這個電路目前還是按照加電容的做法,我發貼出來是想大家幫我分析下真正有無加的必要性,因為我認為MOSFET的驅動波形就應該如圖2中所示,最多是在開通關斷的速度方面多做考慮.多謝各位!我的積分只有12分,全貢獻出來!希望得到大家的多多幫助!(圖中的方波發生器輸出為幅值3.3V,占空比0.5的PWM,是為了模擬電路中的51單片機PWM的輸出)
