勁銳科技推出上網本,筆記本專用車充方案芯片--XL6009
XL6009是一個足夠技術含量的好東西,對比LT3757,我們的強勢在于:可以滿足LT3757所有應用領域的前提下:[1]大功率開關管內置;[2]系統軟啟動功能內置,LT3757需要外置電容;[3]環路頻率補償電容內置,LT3757必須外置阻容元器件;[4]振蕩頻率內置,LT3757需要外接振蕩電阻;[5]LT3757還需要外接采樣電阻(由于功率管外置造成)[6]LT3757還需要外接內部供電電源的濾波電容; 歡迎咨詢:13510741902 QQ:735725081所有這些外接電阻,電容是LT3757必需的,不能省掉的,也不是說這些器件對系統性能會提升,我們的XL6009是把這些必需的東西全部集成到芯片內部去了;因此XL6009同比LT3757是性能提升,外圍簡單,系統設計方便靈活,芯片可靠性提高了,是一個非常優秀的高性價比方案; 請大家仔細研究這個datasheet,凌特真的是很強的,(這些拓樸我都清楚,但是沒有聯想到可以這么用,看來要投入更多的精力來思考)這個芯片可以實現大功率的升壓,升降壓(支持兩種拓樸,反激和SEPIC),正負轉換;并且每種拓樸大功率輸出時效率都比較高;LT3757可以,我們的XL6009自然也可以,由于功率管內置,因此系統性能比他還要好,可以解決我們目前升壓,升降壓針對車載供電電壓方面的困擾,我們的XL6009最高電壓足夠了,比LT3757還要強;用XL6009來實現buck-boost的拓樸,隨便輸入5~40V,輸出2.5~36V,最大電流能力視功率變換而定,沒有任何電壓方面的困擾了;至于用flyback(反激)還是SEPIC,隨便;個人經驗而言,flyback常規用的多,簡單,自藕變壓器電感量小一點(22uh~47uh),效率沒有SEPIC的高;SEPIC復雜一點,電感量稍大(>68uh),效率要高一些;我更傾向于選擇SEPIC拓樸,系統性能整體要好的多;深圳市勁銳科技有限公司 公司地址:深圳市福田區新聞路景苑大廈A座602室 電話:0755-83088967 手機:13510741902 胡先生 Email:janon@jinrui-tech.com QQ:735725081 網站:http://www.jinrui-tech.com/ MSN:janon_jinrui@hotmail.com LT3757 Datasheet.pdf XL6009 Datasheet.pdf
全部回復(12)
正序查看
倒序查看
筆記本車載適配器方案快速選型表
序號輸入電壓 輸出電壓 芯片及拓樸選型
1 12V 轎車電瓶(10V~15V) 12V(2A~5A) XL6010/XL6011 SEPIC 升降壓
2 12V 轎車電瓶(10V~15V) 16V(2A~5A) XL6010/XL6011 BOOST 升壓
3 12V 轎車電瓶(10V~15V) 19V(2A~5A) XL6010/XL6011 BOOST 升壓
4 24V 卡車電瓶(20V~30V) 12V(2A~5A) XL4005/XL4012 BUCK 降壓
5 24V 卡車電瓶(20V~30V) 16V(2A~5A) XL4005/XL4012 BUCK 降壓
6 24V 卡車電瓶(20V~30V) 19V(2A~5A) XL4012 BUCK 降壓
7 12V/24V 電瓶通用(10V~30V) 12V(2A~5A) XL6010/XL6011 SEPIC 升降壓
8 12V/24V 電瓶通用(10V~30V) 16V(2A~5A) XL6010/XL6011 SEPIC 升降壓
9 12V/24V 電瓶通用(10V~30V) 19V(2A~5A) XL6010/XL6011 SEPIC 升降壓
序號輸入電壓 輸出電壓 芯片及拓樸選型
1 12V 轎車電瓶(10V~15V) 12V(2A~5A) XL6010/XL6011 SEPIC 升降壓
2 12V 轎車電瓶(10V~15V) 16V(2A~5A) XL6010/XL6011 BOOST 升壓
3 12V 轎車電瓶(10V~15V) 19V(2A~5A) XL6010/XL6011 BOOST 升壓
4 24V 卡車電瓶(20V~30V) 12V(2A~5A) XL4005/XL4012 BUCK 降壓
5 24V 卡車電瓶(20V~30V) 16V(2A~5A) XL4005/XL4012 BUCK 降壓
6 24V 卡車電瓶(20V~30V) 19V(2A~5A) XL4012 BUCK 降壓
7 12V/24V 電瓶通用(10V~30V) 12V(2A~5A) XL6010/XL6011 SEPIC 升降壓
8 12V/24V 電瓶通用(10V~30V) 16V(2A~5A) XL6010/XL6011 SEPIC 升降壓
9 12V/24V 電瓶通用(10V~30V) 19V(2A~5A) XL6010/XL6011 SEPIC 升降壓
0
回復
@zhangxuefang
筆記本車載適配器方案快速選型表序號輸入電壓輸出電壓芯片及拓樸選型112V轎車電瓶(10V~15V)12V(2A~5A)XL6010/XL6011SEPIC升降壓212V轎車電瓶(10V~15V)16V(2A~5A)XL6010/XL6011BOOST升壓312V轎車電瓶(10V~15V)19V(2A~5A)XL6010/XL6011BOOST升壓424V卡車電瓶(20V~30V)12V(2A~5A)XL4005/XL4012BUCK降壓524V卡車電瓶(20V~30V)16V(2A~5A)XL4005/XL4012BUCK降壓624V卡車電瓶(20V~30V)19V(2A~5A)XL4012BUCK降壓712V/24V電瓶通用(10V~30V)12V(2A~5A)XL6010/XL6011SEPIC升降壓812V/24V電瓶通用(10V~30V)16V(2A~5A)XL6010/XL6011SEPIC升降壓912V/24V電瓶通用(10V~30V)19V(2A~5A)XL6010/XL6011SEPIC升降壓
勁銳科技推出上網本,山寨筆記本專用車充方案芯片--XL6009
需要詳細資料請發郵件至:janon@jinrui-tech.com
需要詳細資料請發郵件至:janon@jinrui-tech.com
0
回復
@janon

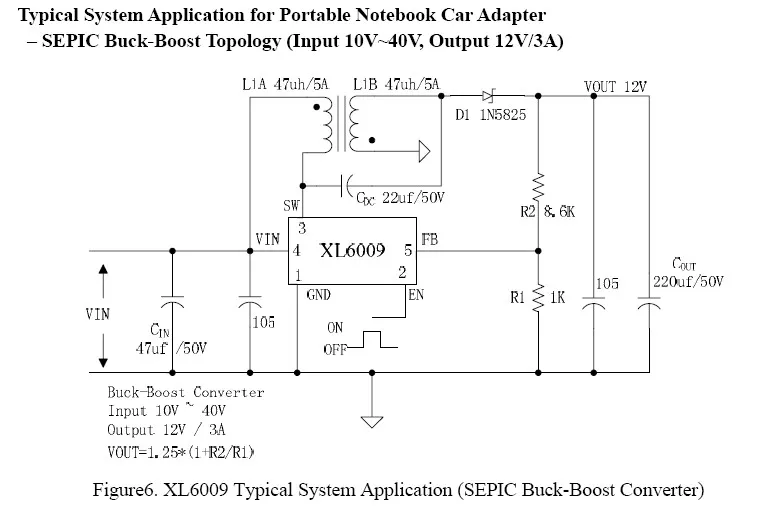

XL6009可以做升降壓型的應用.
XL6009典型的升降壓應用電路
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3362361256019365.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/3362361256019365.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@janon
XL6009典型的升降壓應用電路[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/82/3362361256019365.jpg');}"onmousewheel="returnimgzoom(this);">
勁銳科技推出上網本,山寨筆記本專用車充方案芯片--XL6009
需要詳細資料請發郵件至:janon@jinrui-tech.com
需要詳細資料請發郵件至:janon@jinrui-tech.com
