求助:逆變器輸出不穩是什么原因?
做的100W逆變器器(DC12V轉AC220V)輸出電壓不穩定,輸出一直在AC190V到AC230V之間跳動,不知道是什么原因?請高手指點指點! 2255081251700567.ppt
全部回復(5)
正序查看
倒序查看
@mknj
你這也不是電路圖呀

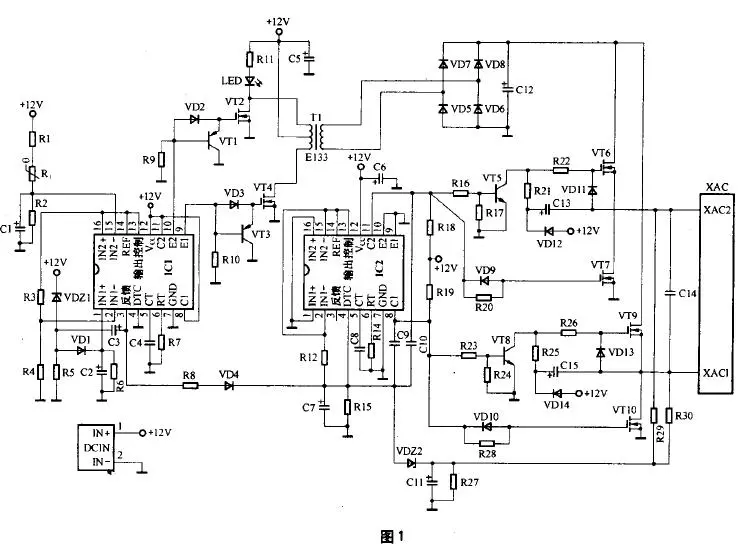

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/81/2255081251770919.jpg');}" onmousewheel="return imgzoom(this);">不好意思,搞錯了 0
回復
@jsfwt
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/81/2255081251770919.jpg');}"onmousewheel="returnimgzoom(this);">不好意思,搞錯了
原因很多,主要是前后驅動信號有問題,先看看前級輸出的直流高壓是否穩定,如果穩定,就是后級驅動信號在跳動,可用示波器看看波形.還有就是反饋電路,檢測電路有問題也可能引起是輸出不穩定.
0
回復
