求救!天啊!我的保險又燒了……

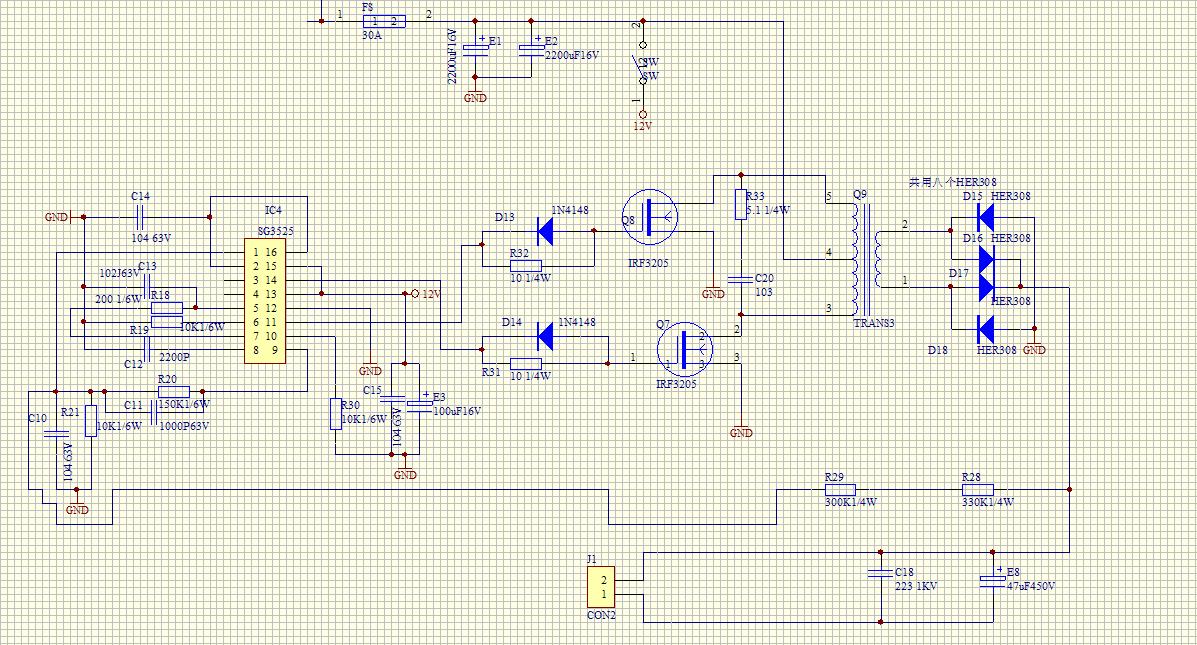

我按照上面電路圖做的板子,管子是IRF2907,用3525驅動!不接變壓器的時候波形驅動波形正常,一接上變壓器就燒保險了,我變壓器是EC30的!好像是MOSFET一直關了不了一樣的!請格紋高手不惜賜教!

全部回復(14)

只看樓主

正序查看

倒序查看

liu偉

LV.4

2009-08-22 20:34

大馬拉小車,

回復

野男孩

LV.1

2009-08-22 20:49

@liu偉

大馬拉小車,

請問是什么意思呢?呵呵!

回復

野男孩

LV.1

2009-08-23 12:10

@野男孩

請問是什么意思呢?呵呵!

各位大哥,高手救救我的MOSFET啊一直關不了啊!

回復

tjl678999

LV.1

2009-08-23 16:24

你的變壓器中心抽頭搞對么?兩繞組相位對么?

回復

野男孩

LV.1

2009-08-23 18:33

@tjl678999

你的變壓器中心抽頭搞對么?兩繞組相位對么?

這個抽頭倒是沒有問題啊!我把變壓器接成電阻負載也同樣管不斷呢!

回復

isotop

LV.4

2009-08-23 21:04

回復

bfj0718

LV.5

2009-08-24 15:44

@isotop

MOS管關不了是什么意思?

回復

野男孩

LV.1

2009-08-24 17:20

@isotop

謝謝這位哥們的關注,其實電阻我換,實際頻率是22KHZ.
我用電阻去代替線圈,用時示波器看電阻上的電壓變化,實際是一直是12V
說明管子沒有工作在開關狀態,一直是開通的!

回復

yitt

LV.9

2009-08-25 12:24

@野男孩

謝謝這位哥們的關注,其實電阻我換,實際頻率是22KHZ.我用電阻去代替線圈,用時示波器看電阻上的電壓變化,實際是一直是12V說明管子沒有工作在開關狀態,一直是開通的!

有示波器就好辦了
一級一級的查啊

回復

tby2008

LV.9

2009-08-25 16:03

@yitt

有示波器就好辦了一級一級的查啊

示波器測3525 11 14腳輸出波形 (先不接場管或不接變壓器)
看波形正常嗎也可以直接用萬用表測11 14腳輸出電壓一般5V左右

回復

野男孩

LV.1

2009-08-25 21:27

@tby2008

示波器測35251114腳輸出波形(先不接場管或不接變壓器)看波形正常嗎也可以直接用萬用表測1114腳輸出電壓一般5V左右

我用示波器看MOSFET的第一只腳看了!波形很好!而且很正常!
呵呵!
就是不知道怎么回事了呵呵
!

回復

tby2008

LV.9

2009-08-26 22:12

@野男孩

我用示波器看MOSFET的第一只腳看了!波形很好!而且很正常!呵呵!就是不知道怎么回事了呵呵!

不會是你場管接反了吧
波形正常接上變壓器就燒
很讓你懷疑
場管上的字符面對自己
管腳
1:G
2:D
3:S
即1腳接3525驅動
2接變壓器
3接地

回復

314010

LV.6

2009-08-27 17:02

@tby2008

不會是你場管接反了吧波形正常接上變壓器就燒很讓你懷疑場管上的字符面對自己管腳1:G2:D3:S即1腳接3525驅動2接變壓器3接地

變壓器繞錯?管子寄生二極管擊穿?管子腳位裝錯?3525 11 14無輸出電壓? G級電阻開路?頻率與變壓器匝數沒吻合?...建議換別的管試試

回復

bmwx1997

LV.7

2009-08-28 16:12

你為什么不換一個簡單又穩定的電路呢??也不用加穩壓啊

回復
