看電流波形
或者在電感上繞幾圈,連上電阻,看看波形.
飽和時,磁通量不再增加,所以繞組感應電壓會有變化.----我猜測的.

建議看電流波形.

真正飽合是看不到的,當快飽和時開關電流過大,IC已保護了.快飽和時,可以發現效率變低,發熱量增大,甚至出現叫聲.不過這也是很短的時間,接著就是,IC保護,或炸管.

這個問題不需高手回答,進來看看只是想一個古老問題現在人怎么看法,電感飽和與電流有關,可先測下飽和電流,如果工作電流小于飽和電流那么電感就沒飽和.

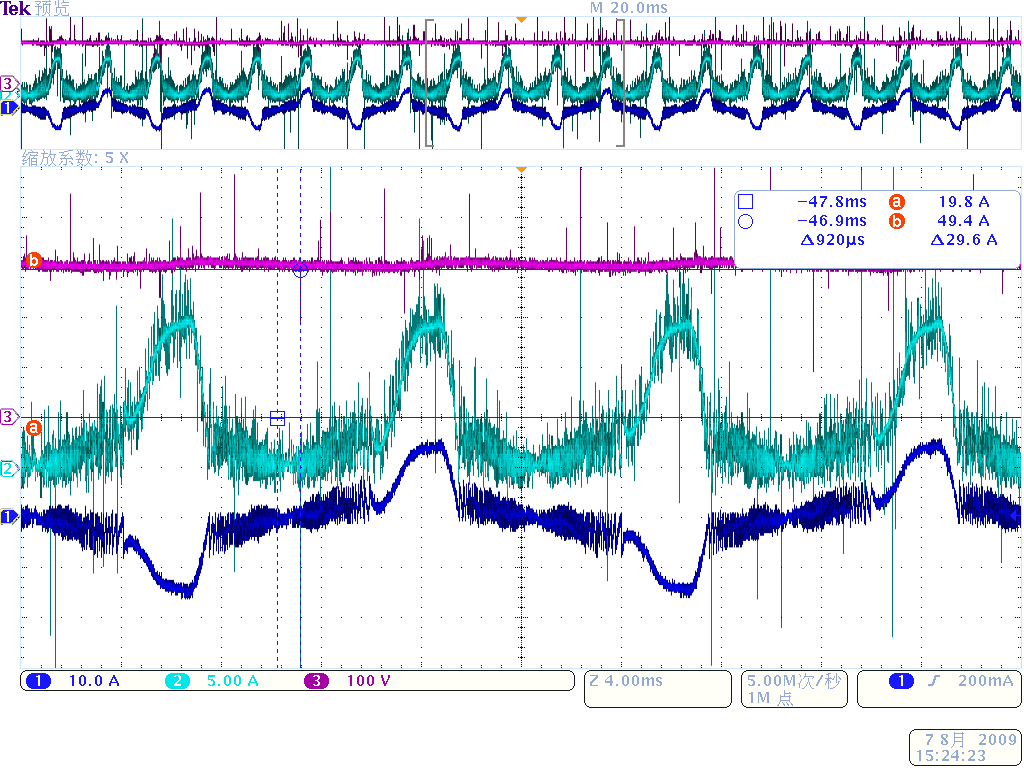

直接看電感的輸出電流波形,異常抬升的時候就是電感飽和了.如圖CH2青色的波形500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3419791251450734.gif');}" onmousewheel="return imgzoom(this);">

這個明顯是電流環太慢了

電感飽和時的感電流是直線上升的．所以在電流波形上可以看到的是一個上升時間非常快的波形．因為磁飽和的時候．電感就是一根等于電感內阻的跳線．
