沒有人指點一二嗎??

高手呢?

在線等...

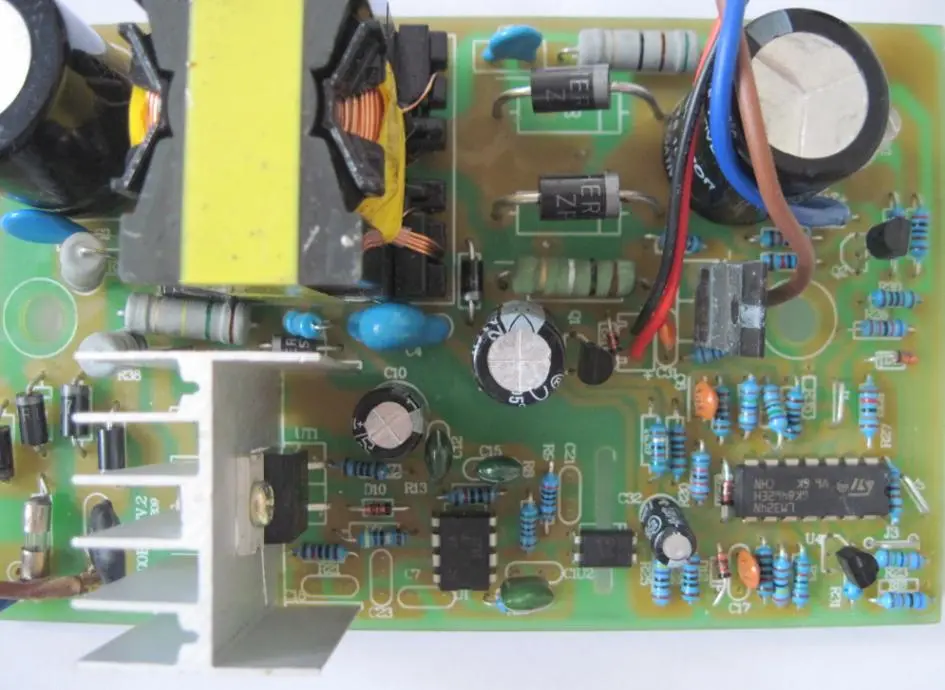

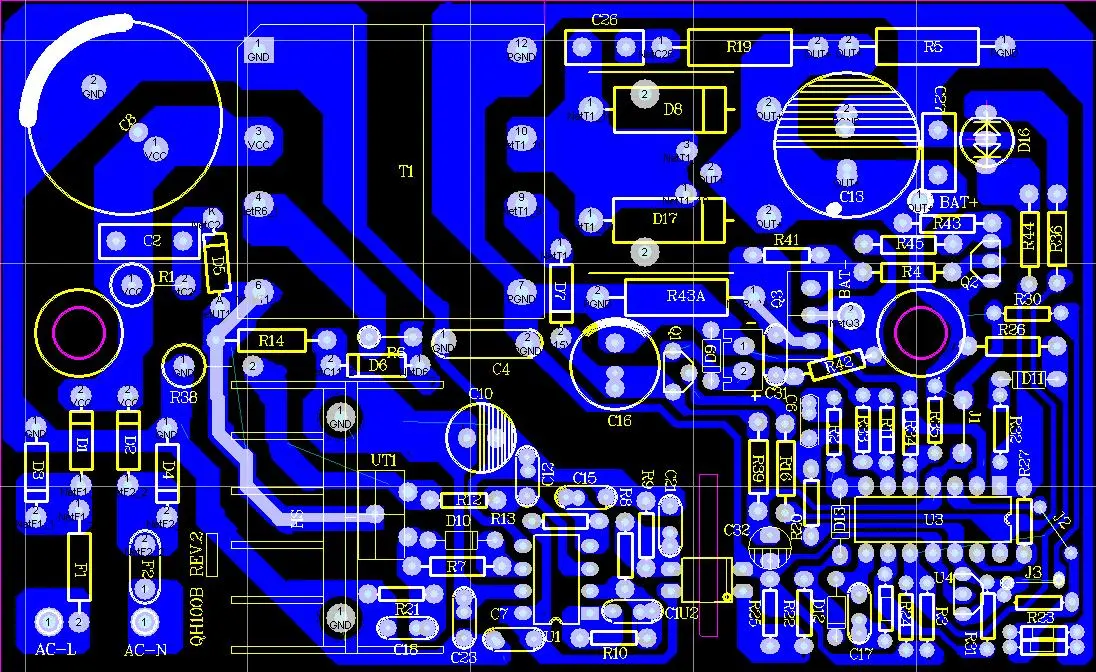

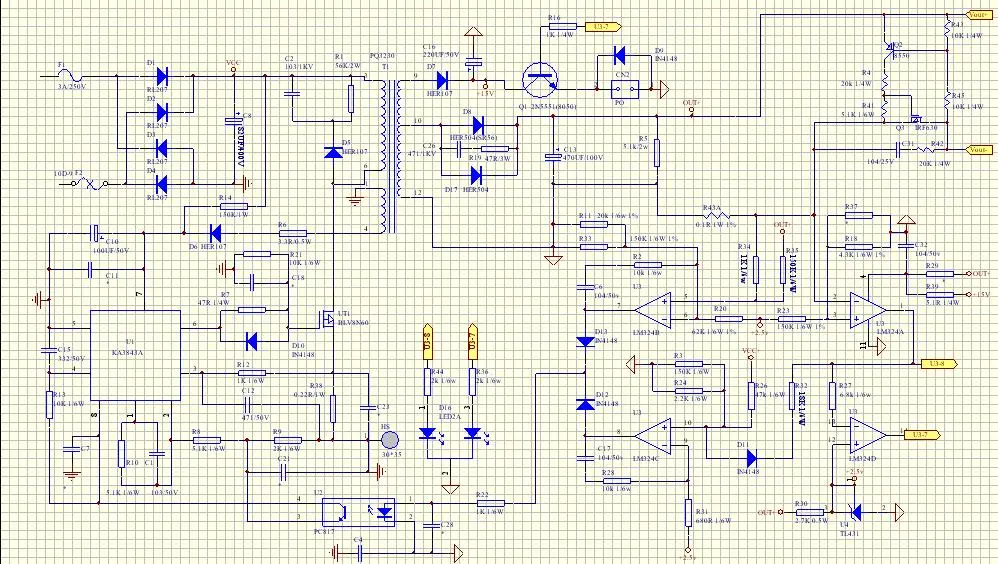

貼上相關圖片500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1906101250031848.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1906101250031875.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1906101250031890.jpg');}" onmousewheel="return imgzoom(this);">

請各位高手幫忙一下,再次表示感謝!

A

**此帖已被管理員刪除**

應該是變壓器參數沒有調好,

能具體一點嗎?變壓器我們已經安照48V的相應遞增,現在出來的參數也正確,3842和324的VCC電壓也都和48V的一樣,正常啊!那是哪兒的問題呢?

LED燈的壓降和基準電壓太接近了,把基準改成5V

這也太籠統了啊!!!!

不好意思,剛沒仔細看,我想可能是這個原因,是不是你電壓采樣點和電池連接處要接個隔離二極管,因為當充電器轉換的時候,電池電壓并不會馬上跟著降下來,此時采樣的電壓實際上是電池電壓.

是的,這是設計的問題,如果加上那個二極管, 這個問題就解決了,現在是這個板已經做了一些了,需要在這個基礎上解決,不知道還有什么更好的方法呢?

現在在一塊不閃燈的48V2.5A基礎上升壓到60V2.5A,也還是不閃燈!現在還在看,還沒有整明白....

降低開關頻率試試

對了,那個不閃燈的48V的充電器3842輸入電壓前的濾波電容改成220UF了,原來是100UF的,能起到什么作用?

我現在加上6A10,把假負載改為3K,現在不閃燈了,不過,經常一上電就瞬間炸機!是什么原因呢?

有沒抓下VDS波形?工作頻率多少?LP多少?炸機可能為變壓器瞬間磁飽和!LED閃爍從原理上看來,基本沒什么問題,將D12,D13改成1K左右電阻試驗下.

3842VCC電壓
