性能穩定的負載

以一款老化負載模組為例,   CC模式

主要性能指標:
1,輸入電壓0~60V,或0~120V(可以根據用戶需求定制)
2,輸入電流0~10A,或0~20A(可以根據用戶需求定制)
3,一個模塊有雙通道輸入,每通道150W,總功率300W.
4,可以多個通道并聯使用,提高功率,電流等.
5,可靠各種保護:過壓(OV),過功率(OP),過溫(OT)保護.
6,預留充足的各種指標.
   10A電流,可長期輸入15A
   150W負載過功率250W,長期工作不損壞.

突出的特點

1,非常可靠的過溫保護:散熱片溫度超過85度,自動關閉負載,等到溫度降到45度,再重新啟動負載.保護負載在各種不合理的使用場合不被損壞.

2,上電、下電保護:

  接著電源,開/關負載模塊的電源,不會短路電源,不會損壞負載.

3,優秀的承受沖擊能力

  將負載設定吃載狀態,接入電源,不會有脈沖短路,電源不會保護,負載不會損壞.
  60V的負載,可以承受高達180V的接入高壓沖擊.

4,優良的穩定性:
實驗型0~20A負載,調節分辨率0.1mA; 全工作溫度范圍內(-20度~85度)溫漂小于0.5%
.
老化型0~10A負載,分辨率達到1mA,全工作溫度范圍內(-20度~85度)溫漂小于1%.

5,極低的衍生紋波:紋波<1%,完整地保證電源各項測試指標準確.

6,能工作在惡劣環境,性能衰退變化小,壽命長:
  模塊內沒有用到電解電容等易衰老的器件,全是固態元件,能長期工作在高溫,大溫差環境,性能衰退速度非常小,壽命長.

歡迎咨詢、試用



15820888120 0769-21133390 李先生  QQ:404792565   lisaoming@yahoo.com.cn

CC,CV模式的老化負載!  適合各種電源的老化.

模擬模塊:模式選擇,只需將控制線懸空(CC模式)或者接地(CV模式)即可. 實時電流以電平鏡像輸出,如0~20A對應輸出0~5V,只需外接個表頭就可以方便讀取電流.

數控模塊:所有設定和電流、電壓讀取,通過電腦設定和監控.


模塊有良好的穩定性、極低的衍生紋波、快速的動態反應等特征.


1,動態效果.
CV模式,接工頻變壓器整流后輸出

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/175391243161987.jpg');}" onmousewheel="return imgzoom(this);">
原理圖

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/175391243162014.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/175391243162033.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/175391243162052.jpg');}" onmousewheel="return imgzoom(this);">

輸出的饅頭波,負載CV模式工作,各種設定電壓下的波形.


2,衍生紋波效果
接計算機電源的5V,
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/175391243162115.jpg');}" onmousewheel="return imgzoom(this);">
電源空載時候的紋波.10MV格


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/175391243162085.jpg');}" onmousewheel="return imgzoom(this);">

CV模式,4.3V,15A的紋波 . 50MV格


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/175391243162134.jpg');}" onmousewheel="return imgzoom(this);">

CC模式,10A時候的紋波.

CC模式和接電阻時候的紋波基本一樣





目前負載模塊的規格有:

輸入電壓 0~30V, 0~60V, 0~120V, 0~200V
輸入電流 3A, 5A, 10A, 15A, 20A, 30A
率和輸入通道數:30W(4CH/8CH), 75W(2CH/4CH), 100W(1CH/2CH/3CH), 150W(1CH/2CH), 200W(1CH), 300W(1CH)



可以根據用戶要求定制各種規格負載.

老化系統
適用范圍 功率300W以下的多組電源、充電器、電源適配器等

*其他功率可以根據用戶需要定制.

通信用RS485總線,總共4根線,非常方便布線.
負載供電范圍AC85V~250V.

二、電腦軟件
1,簡單明了的監控界面.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/175391233837009.jpg');}" onmousewheel="return imgzoom(this);">

可以全屏顯示,上圖只是截取一部分.
所有電源的運行狀態在屏幕上一目了然.

2整屏能監控最多1920個電源.
系統將負載劃分為A,B,C,D4個區,用戶可以隨意分配各區的負載數量.
每個區的老化時間、溫度都是獨立設置的.
  每個負載的各個通道設置都是單獨的.
一套監控系統最多能監控1920個電源同時老化.一臺電腦可以運行10套以上監控系統.

3,每個輸入通道都有獨立的設置
  500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/175391233837263.gif');}" onmousewheel="return imgzoom(this);">

每個通道都能設置放電的電流值.
每個通道都能設置電壓上下限比對值.
電流分辨率10mA.
電壓分辨率0.01V.

4,準確的老化時間設置
  500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/175391233837340.jpg');}" onmousewheel="return imgzoom(this);">
老化時間到,自動停止老化.
可以預約老化,時間到自動啟動老化.
A,B,C,D區,每個區有獨立設置的老化時間.



5,方便的批量設置功能
多種方便的批量設置操作,只需簡單點擊,就能將設定應用到所有負載.


選擇全區使用相同的設置.


選擇某一段編號內的負載使用相同的設置.


選定編號的負載使用相同的設置.


6,簡單、易用的啟動老化,停止老化操作


7, 方便的設置向導



8,強大的其它功能
  1,多個警報方式輸出.
   不同的事件可以有不同的輸出.
輸出有繼電器,和I/O輸出.
輸出方式由用戶設定.
方便提醒操作員工.
  2,強大的檔案管理.
   項目文件保存設置、配置等內容.不同的電源用不同的項目名保存,只需打開項目文件,就可以調用該電源的所有老化規格設定.
   每次老化過程,會自動建立一個以日期區分的檔案記錄在案.每次每個的產品老化情況都可以調出來查看.
  3,密碼保護功能.
   操作由專人操作,其它人員不能改動老化流程.
  4,簡單的自動搜索負載功能.
   只要按下自動搜索負載按鍵,軟件就能把網絡上的所有負載搜索出來.
  5,在線修改負載地址功能.
  負載的地址均可以修改.
  只需按下負載上的修改地址按鍵,在電腦上輸入地址按確定即可.

9,詳細的產品分析報表.

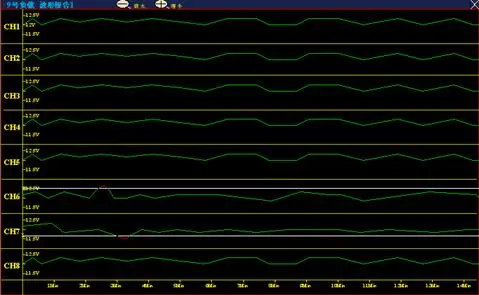

  波形圖報告

  500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/175391233837404.jpg');}" onmousewheel="return imgzoom(this);">



柱狀圖報告
  500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/175391233837445.jpg');}" onmousewheel="return imgzoom(this);">

有了圖形報表,讓你對產品的質量一目了然.

8,系統硬件
  電腦一臺
配置CPU 600MHZ以上,15”顯示屏1024×768分辨率,XP系統,內存,磁盤空間32M以上,有USB接口.
  USB轉RS485適配器一個.
  負載模塊若干.

二、為何需要用電子老化架
1,老化準時.
老化時間準時,啟動老化和停止老化都是電腦控制,不用人工計算.
能馬上發現不良的產品,及時下架,節省了時間,提高了車間效率.
2,適用于各種產品
電子老化架的電流設定都是線性可調的,設定準確,適用于不同類型放電的產品老化.使老化合格,提升產品質量.
修改設定簡單,只需在電腦上打開預先的項目設置,就可以重設負載.如果用電阻做老化,重設的工作量大,還容易出錯.
3,在線分析.
電子老化架在線全程監控電源的參數,在老化的溫度,各種劣質的產品的問題很容易表現出來.能預先揪出不良產品,大大提高產品的質量.
⑴很多電源,在燒機熱了之后出現不良.等拿下老化架后,做測試時因為冷卻了又恢復了正常.出給客戶后不久就會遇到客戶退貨返修.這類產品如果不采用電子老化架,是很難發現的.
⑵由于采購元件的批次不同,或者生產的變化,都會造成產品的變化.如果不能及時發現問題,等產品到客戶手里再發現問題,返修不但開銷加大,還失去了信譽.
4,操作簡單
  老化操作簡單,不用需要有專業知識的員工,普通員工只需簡單培訓就能上崗.
5,省力
   電子老化架用顯示屏集中監控所有產品.只需一個員工就可以管理整個老化間.
電子老化架實時讀取電源的電壓,做規格判斷,能及時指出不合格的產品,判斷準確.有問題就會警報.
不用員工不斷巡查車間.
工作效率和可靠性都提高了,安全性提高了.

四、產品的優勢
  微芯電子以高技術含量,穩定性良好,經濟的價格等優勢推廣產品.

五、售后服務和更新升級
老化負載免費保修一年,終身維修,提供技術支持.
電腦軟件會不斷進行增加功能、改良等更新.
老客戶更新電腦軟件無需付費.

歡迎有意向使用的廠商前來咨詢了解,我們提供樣機試用.   歡迎有市場的銷售員、商戶合作.

15820888120 0769-21133390  李先生
QQ:404792565 E-mail :lisaoming@yahoo.com.cn

2010年產品



.

UP!

呵呵

現在推出CC,CV雙模式的老化負載。

 CV模式負載特別適用LED電源的老化，穩定，無震蕩。

我們負載具有穩定良好，可靠性高（有完善的過流，過溫，過壓保護，上電保護等），壽命長（全固體元件，無電解電容），接入接觸點無火花（接觸插頭壽命長）等特點。  產品推出以來，性能質量得到大家的認可，已經在很多品牌企業的工廠，軍工工廠大量安裝使用。

CC,CV雙模式負載能適應大部分電源的老化。

1，  CC,CV模式可以單獨使用一種模式；也可以同時工作于兩種模式，如恒流吃載，嵌位住最高的

      電壓。

2，  CC,CV模式都可以并聯多個輸入通道，增加負載功率。

        CV模式時，可以設定負載吃載的最大電流，使并聯時單個模塊只分擔限定的功率。  并聯使用不需要修改硬件，只需軟件簡單設置。用戶不需要擔心買了負載功率小，以后有大功率電源產品不適合使用的情況。

3, 負載電流從室溫(25度)到過溫保護前（95度），電流變化小于1%。

    每個功率管都預留>40%的功率余量，

    良好的均功率，吃載時候每顆功率管的功率誤差小于10% 。

4，有快速類型的負載，帶寬大于100KHZ。  接上整流橋，即可當交流負載，波形理想。

5，價格優勢。電子負載老化系統不貴。設備一次性投資到位，高效、科學、保證產品的品質、美觀。

現在改良了電路設計，生產工藝，負載的瞬態波形更好，帶寬更寬，成本降低了。

現有的負載模塊參數：

CC模式  負載模塊

每通道最大功率    輸入電流               輸入電壓(所有的相同)

30~40W,                  <= 10A                     2~60V/120V

60W~80W                <= 15A

100W~150W             <= 20A

200W~350W             <= 30A

350W以上用多個模塊并聯，功率沒有上限。特定參數的負載可以根據用戶要求定制



CC，CV雙模式  負載模塊

每通道最大功率    輸入電流               輸入電壓(所有的相同)

60W~80W                <= 15A                     2~60V/120V

100W~150W             <= 20A

200W~350W             <= 30A

350W以上用多個模塊并聯，功率沒有上限。特定參數的負載可以根據用戶要求定制



歡迎咨詢，試用。

歡迎業務合作！

15820888120  李先生     QQ:404792565

up 呵呵

2013產品全面升級！

過去產品一直被要求高的公司、軍工廠、國內500強企業使用，穩定可靠、足功率足標等 一直得到大家的關注和支持，多謝大家！   2012年規劃全面升級為新一代產品，現已升級成功。  憑著長久的產品、客服經驗，除了有過去過硬的模電性能，嵌入更好的智能數控，提升產品更高的安全可靠性、易用性、功能實用性， 細節到每個接線座、指示燈動作都貼心考慮。。。 價格更便宜了 （這最重要！）

( 建議大家選購老化設備時不要貪小便宜，選用"垃圾產品""垃圾價"的，過了保修期壞了 要用時沒有用才發現虧大，找人服務找不到，他們賺一把就走了。 現在市面充斥很多垃圾產品，設計者沒有很好技術，電路大部分是抄來試驗下認為可以用就做了，根本沒有談沖擊、瞬態、零件壽命時長、功率均衡、元件衰老引起的功能失效等。元件選用大大的顯得很有料(信號處理元件功耗極小不需要大封裝)，巴掌大的散熱片也說有幾百瓦 (負載實際功率跟散熱片面積、風流量、溫差等關系)，功率管溫滿功率時候表面溫度就過100度，壽命可想而知。 不要總拿垃圾產品來比對價格，要比對性能 質量。同樣的價格 他們利潤還要比我們多幾倍。 對比下材料 他們一般用8CM含油風扇、小散熱片、LM324、金屬膜電阻， 我們用12CM滾軸風扇、大散熱片、原廠高品質運放、儀表級別錳銅絲。)

新模塊增加測電壓紋波(每通道實時監測)、三色指示燈、強大功能的控制終端(特點圖形界面 狀態清晰一目了然、實時參數列表、可以老化1~4路輸出的電源(不同設置&模式、隔離不共地、正負等)、50個文件X 9步儲存、沖擊測試、產品區恒溫等）

例舉 50W X 4通道老化電子負載模塊
CC,CV模式，輸入范圍0~120V ,0~5A ,最大50W/通道;
全固態元件(無電解電容)，長壽(≥60000小時)，適用高溫、高低溫變化頻繁環境。
布局合理的功率管安裝，滿功率工作管表面溫度<85℃。
滾珠風扇，智能調速。  3色指示燈。 帶寬>10kHz,  LED電源適用。測紋波。
儀表級別電流采樣電阻，溫漂小、能承受大電流沖擊。
CC,CV模式均可以并聯(獨有功能)，增大通道的輸入功率。

歡迎咨詢！      QQ:404792565

歡迎業務員、設備廠商合作！
