輸入電壓要大于16V
調節電位器~~~~~~~

電路是正確的,如沒輸出一定是那接錯了,認真檢查下.

你這個電路是開環的啊··
2腳電壓很可能是高了,導致無驅動波形!

1、2腳電平是幾伏?你應該調整電位器使2腳電平第于2.5V/
2、4腳有沒有振蕩?
3、8腳基準是不是5V?
如果上面都對,應該有最大占空比輸出的.

恩 ,2腳電壓是有點高,達到4.3V左右了
請問,要怎么 改動呢

我輸入的已經達到25V左右了,不能在大了....
但是6腳有脈沖,無電壓,3腳也沒電壓了

1,2腳現在是4V多了....但是我調到2.5V的時候還是6腳沒電壓
2,4腳有震蕩
3,8腳基準是5V
但是現在3,6腳都沒有電壓了,按理說3腳應該有個0.幾V電壓啊...

調到低于2.5V

調到2.5時,7腳電壓就變了啊
還有關鍵是現在6腳和3腳都沒有電壓是怎么回事啊

7腳是怎么供電的啊?

7腳用的是0~24v可調的電源加個變阻器,然后接到7腳

2腳如果4V多,肯定沒輸出脈沖的.4腳有震蕩說明芯片工作沒問題,主要問題是你要有驅動輸出,2腳必須低于2.5V啊,3腳你如果就你上面的電路,沒信號也正常.另外最主要問題是,你調整電位器讓2腳低于2.5V怎么回影響7腳電壓?

MOS不上電的話,輸出只有一種情況,就是最大占空比輸出.

測試一下第七腳電壓是不是穩定的~~~,用示波器看看.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3467331249432647.jpg');}" onmousewheel="return imgzoom(this);">

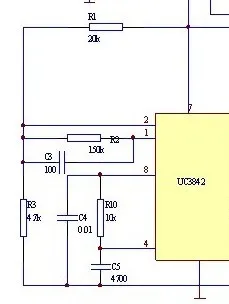

是這么接的
還有6腳出來的那個穩壓管D1不接行不 ?

上面這個電路哪個電放有錯么....請指點
我接的時候,2腳沒接電位器,2腳出來是用兩個電阻并聯的
一個電阻接地.另一個接到7腳
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3467331249432538.jpg');}" onmousewheel="return imgzoom(this);">
七腳出來接的是一個電位器,然后接一個電源0~25可調

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3467331249433659.jpg');}" onmousewheel="return imgzoom(this);">
我2腳電位器并聯兩個電阻,這么接沒問題吧

反饋不要從7腳取電,直接從電源取電試試,應該會有驅動.

即直接從電源經電阻分壓后到2腳,分得的電壓要低于2.5v

你要先完成的兩個問題:
1、第七腳電壓要穩定在17-20V
2、第二腳電壓在2-5V.
不明白為什么先不要問,先想辦法滿足~~~~

好 ,我先試試~

恩 ,我現在正試著這么連......

你說的我現在都滿足了
6腳有輸出了,最大占空比輸出
但是3腳怎么還沒有電壓呢

現在6腳是有最大占空比輸出了
但是從Q1怎么測不到電壓呢

還有3腳怎么還沒有電壓啊
請指教

OK,不錯!上面也講過要么是最大輸出.
你問的問題很好,第三腳為什么沒有電壓?

那么請問第三腳電壓何來?

沒有 負載
但是我在Q1接了一個上拉100歐電阻,25V
結果給燒了
請問要接多大的負載 或者怎么接才能使3腳有電壓
還有現在Q1沒有電壓輸出
不過我們現在能用單片機來控制震蕩,改變6腳的電壓了...

1、我想你只是想驗證電路的工作原理吧?Q1上接100Ω電阻到25V的話,如果最大占空比,電阻損耗會是6W多,你的考慮你的損耗來接合適電阻.
2、3腳的電壓是流過MOS管的電流在采樣電阻上R6上的壓降,即使你想在3腳看到0.1v的電壓,那么也需要MOS管Q1流過0.4A電流,你算算吧.在你接100歐姆電阻的情況下,在3腳最大能看到62毫伏的電壓的.

很明白~
高手,講的好詳細啊~~~~~~~~~
還有,我想把Q1輸出的電壓反饋給單片機采樣
要怎么接,提示一下唄

Q1輸出的電壓?你最好畫一個完整的電路圖出來或你的完整想法一起寫出來.呵呵,反正我沒看明白你的意思

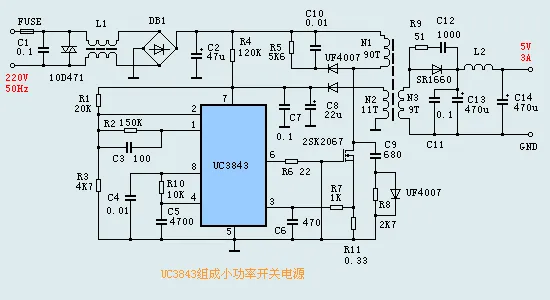

我們想做的是開關電源
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3467331249522231.jpg');}" onmousewheel="return imgzoom(this);">
幫我看看這個圖...
我現在4腳沒接RC直接接的光耦然后接的單片機控制震蕩...
然后R1R3是用一個電位器代替的..

我們現在6腳輸出的電壓能根據單片機來控制了...
現在還差一個把最后輸出電壓采樣反饋給單片機顯示...
這個圖對了..
我有的地方已經照我說的那樣給改了

你怎么組成的閉環調整?變壓器什么都有?為什么采用單片機控制震蕩?你是想實驗玩還是做產品?圖就是你現在的電路實際樣子嗎?

都有
現在就連3842的部分了
整流濾波變壓還沒連呢,現在想問你這個圖對不 ...改動的地方就像我說的那樣
現在單片機能控制震蕩(控制6腳的電壓)

要做成品的,想問問你反饋和采樣讓液晶顯示部分怎么連...
