暈．．．誰會設計這種電源

大蝦們,公司客戶給了這種電源給我報價,暈了頭．我都沒有見過那種
電源,請各為高手指點指點．

全部回復(117)

只看樓主

正序查看

倒序查看

frank

LV.8

2005-09-10 16:20

高,簡直是藝術品

回復

tqtdn

LV.4

2005-09-10 16:21

INPUT:100-240 VAC 50/60Hz

OUTPUT:24VDC 3.5A

回復

tqtdn

LV.4

2005-09-10 16:26

@tqtdn

INPUT:100-240 VAC 50/60HzOUTPUT:24VDC3.5A

變壓器線LAYOUT在PCB上,磁心被我拆壞.看看他的外殼薄的很

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1126340761.jpg');}" onmousewheel="return imgzoom(this);">

回復

stone-power

LV.5

2005-09-10 16:35

@tqtdn

變壓器線LAYOUT在PCB上,磁心被我拆壞.看看他的外殼薄的很[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/33/1126340761.jpg');}"onmousewheel="returnimgzoom(this);">

圓形走線是變壓器吧!

回復

tqtdn

LV.4

2005-09-10 16:37

@stone-power

圓形走線是變壓器吧!

那當然

回復

七年之癢

LV.9

2005-09-10 16:41

@stone-power

圓形走線是變壓器吧!

采用的是PCB變壓器.量一下磁芯尺寸,可以知道是什么規格的磁芯.

回復

stone-power

LV.5

2005-09-10 16:47

@tqtdn

那當然

能否測試一下其正常工作的頻率,即可知道轉換特點

回復

stone-power

LV.5

2005-09-10 16:50

@七年之癢

采用的是PCB變壓器.量一下磁芯尺寸,可以知道是什么規格的磁芯.

PCB背面的圖片能否上傳

回復

skyfish

LV.5

2005-09-10 17:04

@stone-power

PCB背面的圖片能否上傳

pcb變壓器有什么應用要求呢?沒見到多少人用啊??怎么回事,小弟做了個100khz/20w反激,想體積小點也想用.可是不知合適不合適,請指教.

回復

tqtdn

LV.4

2005-09-10 17:28

@stone-power

PCB背面的圖片能否上傳

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1126344531.jpg');}" onmousewheel="return imgzoom(this);">

回復

power_sz

LV.7

2005-09-10 17:32

如果沒猜錯的話,這應該是SEAGUSS的產品,以前解剖過一個.不過由于是110V給通230V炸掉了,PCB是多層板,變壓器的繞組用PCB的銅箔代替.CORE就架在PCB上,在網上120W的售價是90$.(Seaguss?)

回復

fsbear

LV.4

2005-09-10 18:24

噢!是使用貼片元件和平板變壓器的模塊電源吧?工藝算不錯啦.
平板變壓器的磁芯材料一般是飛利浦(飛磁)的3F3,工作頻率一般在200kHz以上.
繞組直接做在線路板上,線路板一般至少4層板,我還看過美國VICOR電源模塊有用到10層PCB板的.

回復

大漠孤雁

LV.6

2005-09-10 18:50

這個是平面變壓器了,不知老兄有沒測試過電性,把數據傳上來學習下.

回復

從心開始

LV.7

2005-09-10 18:59

@大漠孤雁

這個是平面變壓器了,不知老兄有沒測試過電性,把數據傳上來學習下.

真是精品啊

回復

tqtdn

LV.4

2005-09-10 20:09

@從心開始

真是精品啊

不是精品,能這么牛嗎．賣＄100啊

回復

七年之癢

LV.9

2005-09-10 20:12

@大漠孤雁

這個是平面變壓器了,不知老兄有沒測試過電性,把數據傳上來學習下.

估計上面的那些銅箔是次級輸出.初級在下面.

回復

tqtdn

LV.4

2005-09-10 20:19

@fsbear

噢!是使用貼片元件和平板變壓器的模塊電源吧?工藝算不錯啦.平板變壓器的磁芯材料一般是飛利浦(飛磁)的3F3,工作頻率一般在200kHz以上.繞組直接做在線路板上,線路板一般至少4層板,我還看過美國VICOR電源模塊有用到10層PCB板的.

艾默生有一款DC TO DC 用到12層PCB,

回復

liudingye

LV.3

2005-09-10 21:23

@tqtdn

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/33/1126344531.jpg');}"onmousewheel="returnimgzoom(this);">

好東東,值得借鑒.和模塊電源一樣.也是今后電源發展的方向.

回復

泡沫

LV.4

2005-09-10 21:39

...

回復

sunsusie

LV.6

2005-09-10 22:01

@tqtdn

長見識了.牛!

回復

泡沫

LV.4

2005-09-10 22:03

@泡沫

...

回復

tqtdn

LV.4

2005-09-10 23:02

@泡沫

...

看過你的分析很有道理,看來你是一為高手.我會把詳細規格傳上,供大家參考.一起來探討一下.我希望產品有"MADE IN CHINA "字樣

回復

泡沫

LV.4

2005-09-11 00:24

@tqtdn

看過你的分析很有道理,看來你是一為高手.我會把詳細規格傳上,供大家參考.一起來探討一下.我希望產品有"MADEINCHINA"字樣

...

回復

左明

LV.8

2005-09-11 09:17

@泡沫

...

?????????????????????????

回復

name

LV.5

2005-09-11 10:30

@左明

?????????????????????????

這種電源的確是比較新穎,應是以后電源的發展方向.

回復

ghost

LV.7

2005-09-11 10:55

回復

tqtdn

LV.4

2005-09-11 11:25

@ghost

是沒什么希奇的.只不過自己做不出來而已.有本事做一個INPUT 100-240VAC / OUTPUT 24VDC 3.5A 的電源出來大家瞧瞧嘛.我等你的....

回復

tqtdn

LV.4

2005-09-11 11:30

@tqtdn

是沒什么希奇的.只不過自己做不出來而已.有本事做一個INPUT100-240VAC/OUTPUT24VDC3.5A的電源出來大家瞧瞧嘛.我等你的....

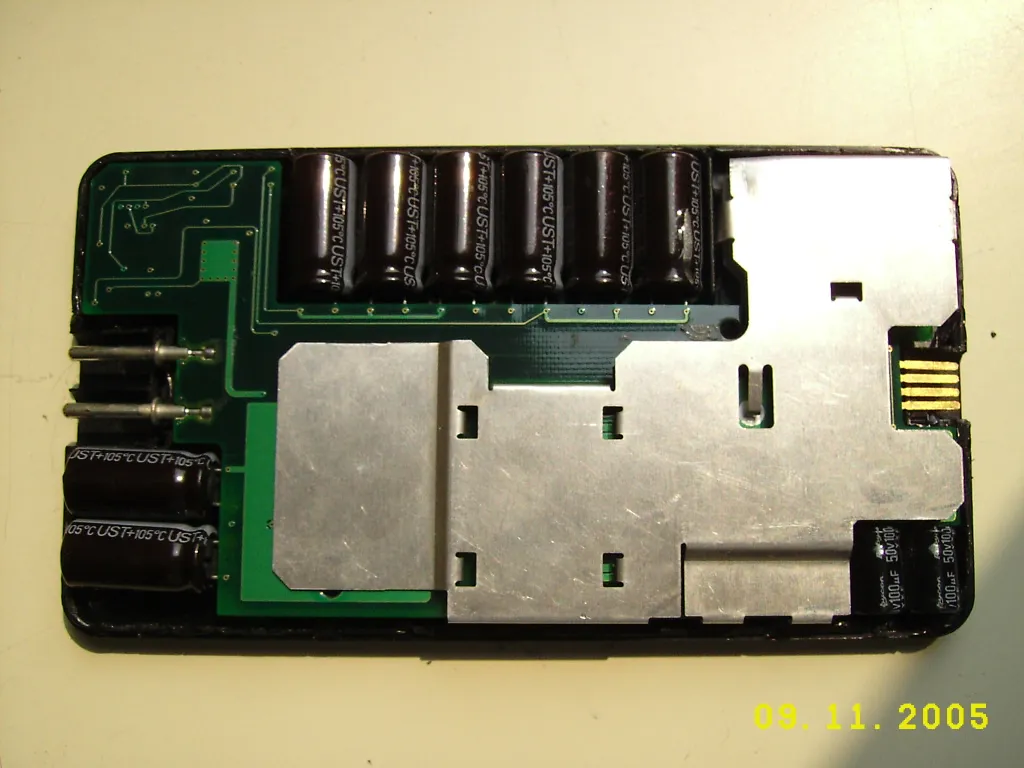

還有幾張圖片大伙們瞧瞧

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1126409382.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1126409422.jpg');}" onmousewheel="return imgzoom(this);">

回復

skyfish

LV.5

2005-09-11 11:33

@tqtdn

還有幾張圖片大伙們瞧瞧[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/33/1126409382.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/33/1126409422.jpg');}"onmousewheel="returnimgzoom(this);">

頂,大哥太敬業了,高手都來分析吧!!!!給大家掃掃盲.
