SG6961問題,效應管就被擊穿
輸出220W,PFC采用SG6961,LLC采用FSFR2100.現在220VAC輸入情況下整體效率有93%,85VAC輸入整體效率有84%,但PFC輸出端場效應管(效應管采用P20NM50FP)比較燙溫度有90度,但85VAC輸入滿載輸出不到30分鐘此效應管就被擊穿.難道是此效應管選小了嗎?但測試峰值電流只有12A,請問此問題如何解決?問題出在哪里?資料顯示SG6961一般用在200W以下,但現在85VAC輸入情況下SG6961大概要提供260W的輸出.
全部回復(10)
正序查看
倒序查看
@toptree
檢查下驅動合不合適,Vcc電壓夠不夠.

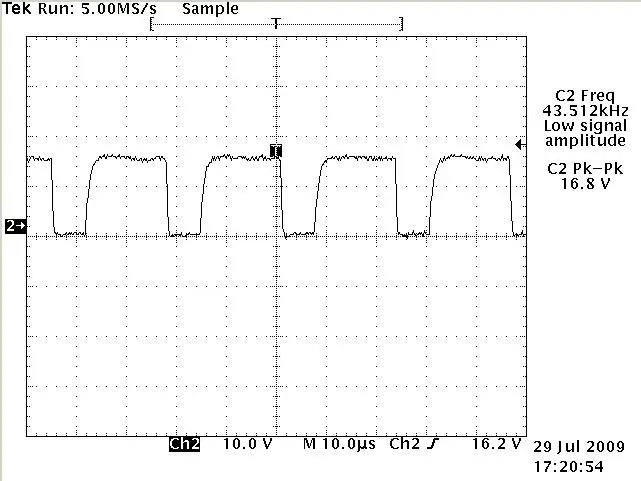

SG6961的VCC電壓是16.9V沒有問題,其驅動從波形看也沒有問題
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/1600521248772386.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/1600521248772386.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@cjlmxl
SG6961的VCC電壓是16.9V沒有問題,其驅動從波形看也沒有問題[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/1600521248772386.jpg');}"onmousewheel="returnimgzoom(this);">
沒有人能夠解決此問題嗎?
0
回復
@cjlmxl
飛兆就不能夠幫用戶解決問題嗎?咋用此產品如此難!
請檢查電感在低壓時是否已經飽和?
如果沒有,可能需要考慮:
1.使用Rds更低的MOSFET,如FCP22N60N(Max.=0.165 ohm).使導通損耗降低
2.降低電流的峰值,以降低開關損耗,那需要更改電感的參數.
3.另外,如果你的機器是密封的話,PFC級效率太低造成內部環境溫度太高.MOSFET上的溫度也會過高.還要設法減小EMI電感的損耗(增大線徑)
4.減小熱敏電阻的值或將他放到PFC二極管串聯的地方.
5.盡量增大PFC電感的線徑.
如果還有疑問,請留下聯系方式,我們會就近聯系你.
如果沒有,可能需要考慮:
1.使用Rds更低的MOSFET,如FCP22N60N(Max.=0.165 ohm).使導通損耗降低
2.降低電流的峰值,以降低開關損耗,那需要更改電感的參數.
3.另外,如果你的機器是密封的話,PFC級效率太低造成內部環境溫度太高.MOSFET上的溫度也會過高.還要設法減小EMI電感的損耗(增大線徑)
4.減小熱敏電阻的值或將他放到PFC二極管串聯的地方.
5.盡量增大PFC電感的線徑.
如果還有疑問,請留下聯系方式,我們會就近聯系你.
