比較有興趣請講原理.

,我的意圖是想做一個鉛酸蓄電池用的脈沖式充電器.一個是完全免維護45AH的蓄電池,另一個是普通的60AH鉛酸蓄電池.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1125979586.jpg');}" onmousewheel="return imgzoom(this);">

好東西,講講這個原理

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1126238528.jpg');}" onmousewheel="return imgzoom(this);">

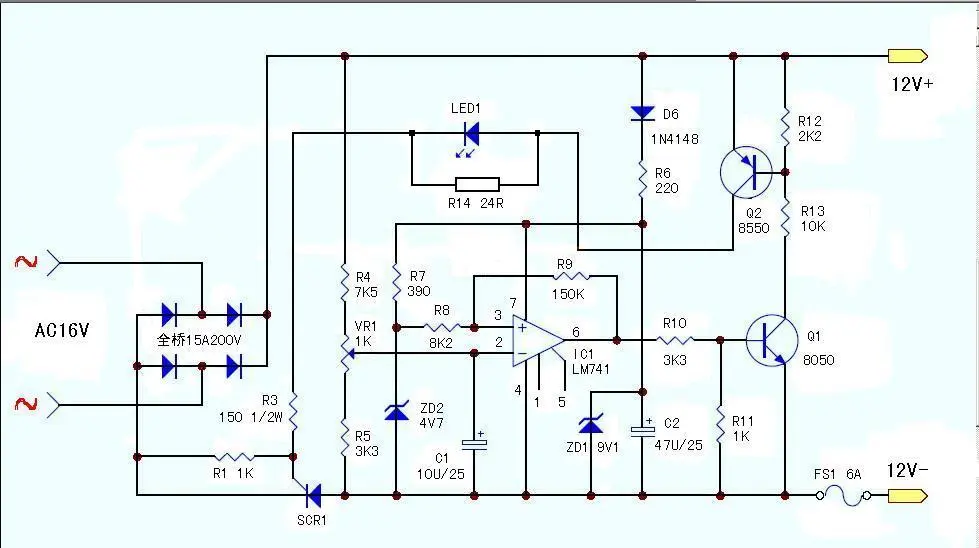

我來講下原理.

原理:比較器3腳電壓和2腳電壓比較,控制可控硅觸發.3腳電壓U1*(R8/R8+R9)+U2*(R9/R8+R9).U1=4.7V,U2檢測電瓶時1V左右、充電時7腳電壓減1V左右.
電瓶電壓低到?jīng)_電電壓時(2腳電壓低于3腳)充電.這是6腳高電位,通過R9提升3腳一定量電壓
當電壓沖滿時(2腳電壓高于3腳),停止充電.6腳低電壓,通過R9把3腳電壓減小一定量電壓
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1126322567.gif');}" onmousewheel="return imgzoom(this);">
請問:如何增加比較和相角觸發器就可使電路具有恒流功能呢?
請問:如何增加比較和相角觸發器就可使電路具有恒流功能呢?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1127003226.gif');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/33/1128038214.jpg');}" onmousewheel="return imgzoom(this);">

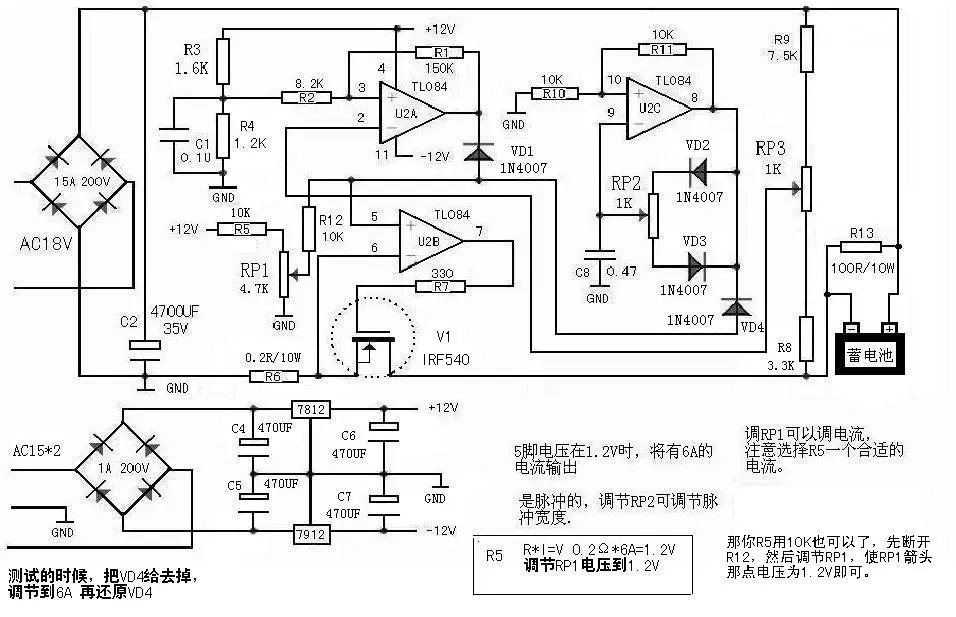

最后這個充電電路如何?

電路太復雜我用的是自制的直接接220V,充7只電瓶
用了五年了沒出過問題.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/36/1135174687.gif');}" onmousewheel="return imgzoom(this);">

我用它充過鈕扣電池1.5V

可控硅充電自身就有恒流功能不必另加電路.

能否給我詳細的電路圖?謝謝!

no

西平房老兄,你說的‘可控硅充電自身就有恒流功能’我不太理解,能不能講一下原理?

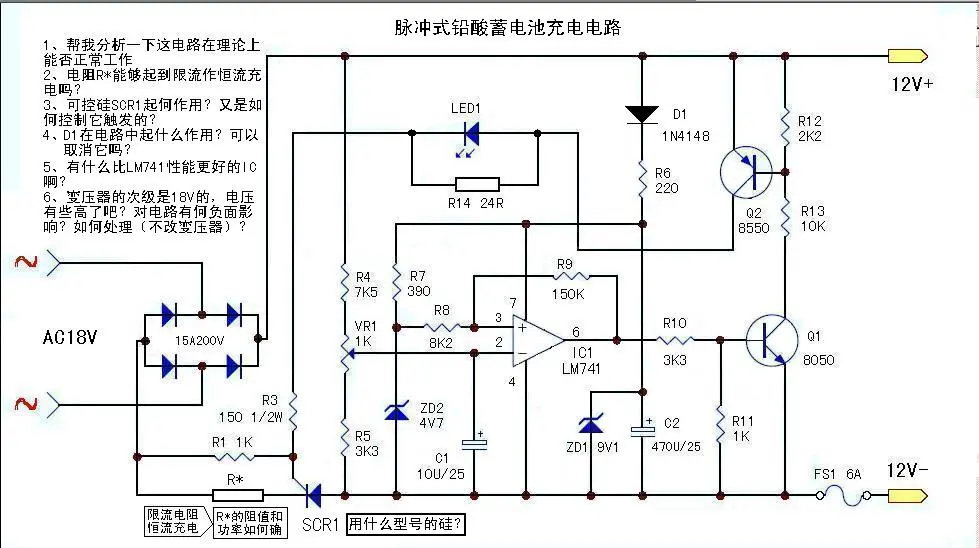

1、你這個電路基本上可以工作,但是不太好定輸出電壓.
2、電阻R*可以起到限制電流作用,但是它消耗的功率太大,而且會使
   輸出電壓降低.所以這個電阻不用最好.
3、可控硅SCR1起到用控制導通角來控制輸出電壓或輸出電流的作   用因此可以很簡單的實現恒壓或恒流輸出來達到三段充電的目的.
4、D1應該用,應換成1N4007,4148的電流太小.
5、用普通的運放就可以了,象324、358,、、、、都可以.
6、因為你用了可控硅,電壓高一些效果更好,但電壓太高了會增加損耗.18V輸出就可以.

7、可控硅應該用到需用電流的3-4倍,要加散熱器.因為這個電壓很底,無須考慮.

總之,你的電路可以自己用,如果作為產品是不行的.應該加上恒流、恒壓電路.

在11帖的電路中,我原想搞個恒流充電電路,但電路出來以后發現它自身有這個特性,如電流調到5A(如12V100AH或6V4AH)調好后直到充滿電流表基本無變化.有時再串入一塊電瓶電流變化也不是很大.最進我修了一個別人買來的這種充電器,它的恒流特性不太好,電流調好后入再串入一塊12V電瓶電流降1A,充好后電流還是基本不變和設定的基本一樣.
控制電路無變壓器連脈沖變壓器都沒有.正負極接反了也燒不了充電器,反了也可充.我搞了三個月.
缺點有可能電人,但我沒被電過.

原理?我也沒仔細想過,只是覺得不用老調電流了很方便.

感謝各位,感謝shiyz069網友!再幫我看看第9帖那個電路好嗎?

12為控制電路負極,5為控制電路正極并給控制可控硅導
通角的電容充電,隨著充電時間的增加電瓶兩端電壓升高,
12負不變但5的電壓也升高,電容充電時間減小可控硅導通
角增大,充電電壓也隨之升高,充電電流維持不變.
不知分析的對嗎?

關注中

感謝各位,感謝shiyz069網友!再幫我看看第9帖那個電路好嗎?

我那個第9貼的電路圖如何????

感謝各位,感謝shiyz069網友!再幫我看看第9帖那個電路好嗎?

比較常規.
