上面一個3DD15D畫錯了

是的,不好意思.發射和集電極搞錯了.

TIP41
可以做自激嗎

已改正.

不要燈和二極管也可以.

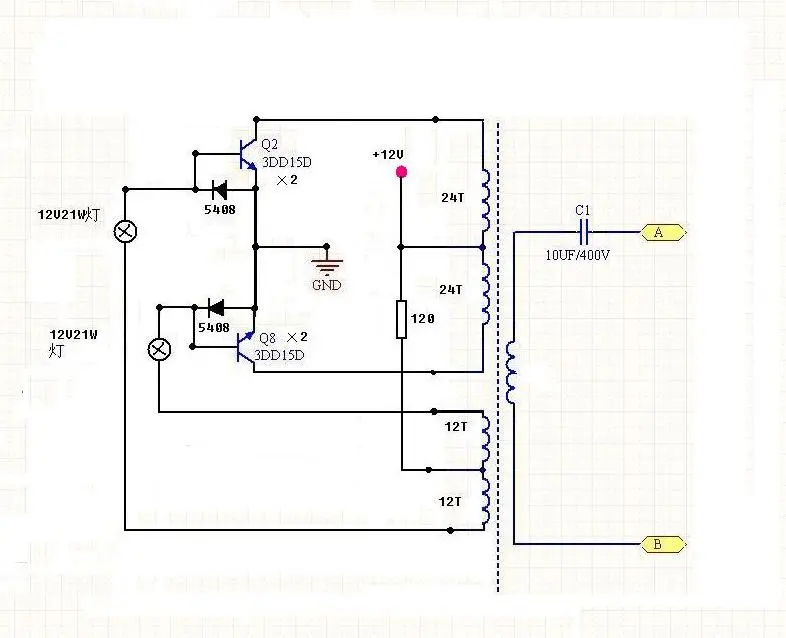

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/1551661247673261.jpg');}" onmousewheel="return imgzoom(this);">本來這個圖單邊.雙邊都能工作的.也可接成雙變jj.用復合管會更好用

本圖反饋組單組就行,用一個燈泡.簡單好用!!

這不就改成我幾十年前的用的圖500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/1551661247745394.gif');}" onmousewheel="return imgzoom(this);">

單端反激開關電源輸出串電容,讓人費解.而且這個電路功率很難做大,懷疑是否能下水.

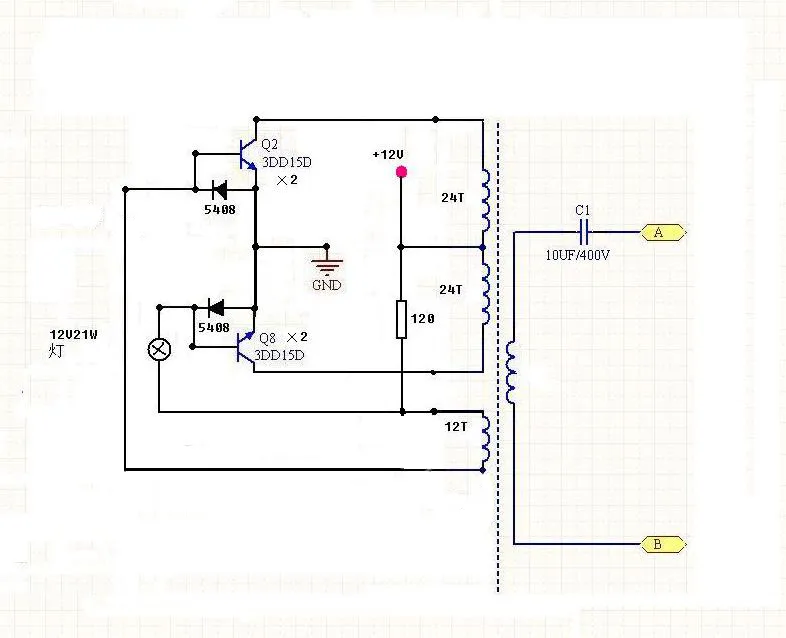

我的意思是這樣500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/2818961247793188.jpg');}" onmousewheel="return imgzoom(this);">

呵呵,
現在又都返璞歸真了?
還是回光返照了?
無論怎樣,
能電魚的機器就是好機器!
尤其是這種自激的機器、
而且是低頻、
后面無后級的輸出、
這些都讓機器適應性很強!

自激機關鍵是負載短路時停振無輸出.不燒元件.11貼接線簡單正確.且兩個二極管有防雙管同時導通短路燒管(即死區限制作用.)燈也有自動調功率功能.好.好

為什么不把線徑和次級匝數也公布出來,反正都上圖了
