34063 BUCK
123456
全部回復(15)
正序查看
倒序查看
@落花滿天蔽月光
你穩壓管把后級的buck的輸入穩定在16V了,粗略的估算一下TIP42C的功耗大概是(Vin-16)*Iout輸入80V,輸出電流150mA左右,最小功耗:(80-16)*0.15=9.6W烤地瓜都可以了
圖是我一不小心畫錯了,重補修一下,我的實際電路與現在的圖是一樣的,我用萬能板搭的,關于樓上兄臺問我為什么要用個二極管隔離,是因為但心輸出開關管熱損壞擊穿后把34063擊毀,實際上也是如此,我用求波器監測過加二極管后的效果,PWM無影響,因此電路輸入最大達80V,因此用MOSFET做BUCK的開關管,VGS在電感器上的反壓就足以擊穿MOSFET(一般|VGS|=20v左右).我說的開關管發熱是指的Q2,望兄臺指點迷津,或是否有更好的MOSFET驅動方案,謝謝.
0
回復
@落花滿天蔽月光
你穩壓管把后級的buck的輸入穩定在16V了,粗略的估算一下TIP42C的功耗大概是(Vin-16)*Iout輸入80V,輸出電流150mA左右,最小功耗:(80-16)*0.15=9.6W烤地瓜都可以了
重新把圖補上,忘了 614021246936359.pdf
0
回復
@leten
重新把圖補上,忘了614021246936359.pdf
昨天沒怎么看,你這個電路問題太多了
1、D2從來沒有壞過是嗎?你輸入>40V,D2就可能會擊穿,器件離散性決定,樣機可能沒問題,生產時候一定有問題
2、現在假如輸入是18V,而且正常工作,那么Q2導通期間,Q2的C極,也就是Q4的E極電壓差不多是17.4V,那么Q4的B極必須至少大于18V才能把Q4導通,加上4148的壓降0.7V,也就是說34063必須輸出18.7V才能把Q4導通,從而導通Q2.
34063的供電是16V,IS和BST腳最大電壓也是16V,內部三極管飽和壓降差不多是1V,只能在2腳輸出15V的高電平
15V遠小于18.7V,Q4怎么導通??
輸入電壓大于18V的話,更加不可能了吧?
3、TIP42C用在34063的供電部分,是不是太浪費了?還是說你的Q2才是TIP42C?
1、D2從來沒有壞過是嗎?你輸入>40V,D2就可能會擊穿,器件離散性決定,樣機可能沒問題,生產時候一定有問題
2、現在假如輸入是18V,而且正常工作,那么Q2導通期間,Q2的C極,也就是Q4的E極電壓差不多是17.4V,那么Q4的B極必須至少大于18V才能把Q4導通,加上4148的壓降0.7V,也就是說34063必須輸出18.7V才能把Q4導通,從而導通Q2.
34063的供電是16V,IS和BST腳最大電壓也是16V,內部三極管飽和壓降差不多是1V,只能在2腳輸出15V的高電平
15V遠小于18.7V,Q4怎么導通??
輸入電壓大于18V的話,更加不可能了吧?
3、TIP42C用在34063的供電部分,是不是太浪費了?還是說你的Q2才是TIP42C?
0
回復
@落花滿天蔽月光
昨天沒怎么看,你這個電路問題太多了1、D2從來沒有壞過是嗎?你輸入>40V,D2就可能會擊穿,器件離散性決定,樣機可能沒問題,生產時候一定有問題2、現在假如輸入是18V,而且正常工作,那么Q2導通期間,Q2的C極,也就是Q4的E極電壓差不多是17.4V,那么Q4的B極必須至少大于18V才能把Q4導通,加上4148的壓降0.7V,也就是說34063必須輸出18.7V才能把Q4導通,從而導通Q2.34063的供電是16V,IS和BST腳最大電壓也是16V,內部三極管飽和壓降差不多是1V,只能在2腳輸出15V的高電平15V遠小于18.7V,Q4怎么導通??輸入電壓大于18V的話,更加不可能了吧?3、TIP42C用在34063的供電部分,是不是太浪費了?還是說你的Q2才是TIP42C?

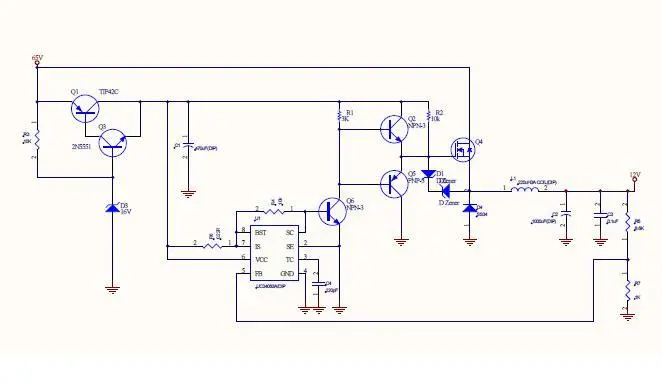

謝謝你的指點,你這么一說,我知道為什么電路帶載能力不強了,我做了個新電路方式,麻煩你幫我看一下是否可以保證MOSFET的安全,此MOSFET的VGS=25V,但相信仍會發熱比較厲害,如果高電壓輸入實在非隔離做不成,那不是只有采用正激或反激的方式來做了?我對此電路要求不高,實際應用只要求帶載到500MA電流,可否有好的分立件解決方式,而不采用DC-DC BUCK芯片,下圖是我新弄的,請參考批點,謝謝.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/614021246952535.jpg');}" onmousewheel="return imgzoom(this);">

0
回復
@leten
謝謝你的指點,你這么一說,我知道為什么電路帶載能力不強了,我做了個新電路方式,麻煩你幫我看一下是否可以保證MOSFET的安全,此MOSFET的VGS=25V,但相信仍會發熱比較厲害,如果高電壓輸入實在非隔離做不成,那不是只有采用正激或反激的方式來做了?我對此電路要求不高,實際應用只要求帶載到500MA電流,可否有好的分立件解決方式,而不采用DC-DCBUCK芯片,下圖是我新弄的,請參考批點,謝謝.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/614021246952535.jpg');}"onmousewheel="returnimgzoom(this);">
后邊MOS一樣導通不了
你先學習一下自舉電路的知識吧,怎么讓mos導通或者關閉是關鍵
要么用LM5575,輸入電壓在75V以下都可以用,這個應用簡單
你先學習一下自舉電路的知識吧,怎么讓mos導通或者關閉是關鍵
要么用LM5575,輸入電壓在75V以下都可以用,這個應用簡單
0
回復
@落花滿天蔽月光
后邊MOS一樣導通不了你先學習一下自舉電路的知識吧,怎么讓mos導通或者關閉是關鍵要么用LM5575,輸入電壓在75V以下都可以用,這個應用簡單
兄臺,我這樣設計可否正常工作,現在改為PMOS做開關管,但PMOS的VGS=-25V,存在嚴重隱患,電路中我加D2 12V穩壓管箝位VGS電平來保護Q1,請問,可靠性高嗎?如果可靠性高,此電路效能一定能達到較理想,因為帶載不是很重.或認證有更為成本低廉的方案,主要是能控制開關管溫升,不想用反激或正激式方案,請幫忙確認討論一下,給小弟點參考,小弟初入電源行業,還有太多不明白之處,謝謝.
614021246962218.pdf
614021246962218.pdf
0
回復
@leten
兄臺,我這樣設計可否正常工作,現在改為PMOS做開關管,但PMOS的VGS=-25V,存在嚴重隱患,電路中我加D212V穩壓管箝位VGS電平來保護Q1,請問,可靠性高嗎?如果可靠性高,此電路效能一定能達到較理想,因為帶載不是很重.或認證有更為成本低廉的方案,主要是能控制開關管溫升,不想用反激或正激式方案,請幫忙確認討論一下,給小弟點參考,小弟初入電源行業,還有太多不明白之處,謝謝.614021246962218.pdf
這樣原理上基本是問題不大了,但高壓的時候穩壓管D2和R2,R5會比較燙,注意選取較大功率的器件.R7和C4可能也要調整,根據實際情況定吧
0
回復
@leten
謝謝,我明天搭個板了試試先.以后還望兄臺多我指教電源這塊的知識,謝謝.
小弟也用的是34063,輸入電壓12-18V,輸出電壓是3.4V,電流550MA,現在的輸出電感和IC斗在60多度,不知道是不是電路設計有問題,請個位指點一下
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3220421247668429.png');}" onmousewheel="return imgzoom(this);">

0
回復
@caiyw
小弟也用的是34063,輸入電壓12-18V,輸出電壓是3.4V,電流550MA,現在的輸出電感和IC斗在60多度,不知道是不是電路設計有問題,請個位指點一下[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/3220421247668429.png');}"onmousewheel="returnimgzoom(this);">
你的電感太差了吧
0
回復
@leten
謝謝你的指點,你這么一說,我知道為什么電路帶載能力不強了,我做了個新電路方式,麻煩你幫我看一下是否可以保證MOSFET的安全,此MOSFET的VGS=25V,但相信仍會發熱比較厲害,如果高電壓輸入實在非隔離做不成,那不是只有采用正激或反激的方式來做了?我對此電路要求不高,實際應用只要求帶載到500MA電流,可否有好的分立件解決方式,而不采用DC-DCBUCK芯片,下圖是我新弄的,請參考批點,謝謝.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/614021246952535.jpg');}"onmousewheel="returnimgzoom(this);">
