BQ2057恒壓充電指示燈亮,但確測不到電流是什么原因啊?請各位大蝦指點迷津!
輸入電壓是5V,單節(jié)電池充電,測量充電電壓是3.95V.
BQ2057恒壓充電指示燈亮,但確測不到電流是什么原因啊?
全部回復(9)
正序查看
倒序查看
@流浪天星
片呢,沒圖片咋看呀.?

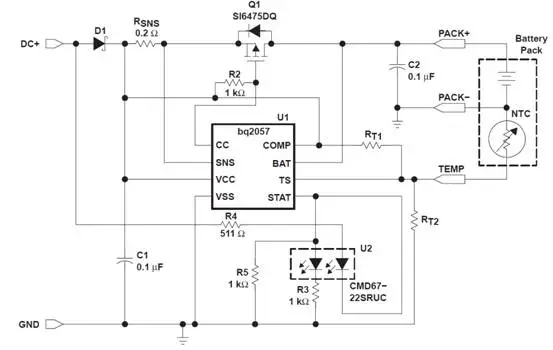

就是接的標準電路啊,手冊上的,用莫斯管的那個電路啊
不過TS端我只接了0.5VCC沒接NTC
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3385691245734087.jpg');}" onmousewheel="return imgzoom(this);">
不過TS端我只接了0.5VCC沒接NTC
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3385691245734087.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@mcuhmily
就是接的標準電路啊,手冊上的,用莫斯管的那個電路啊不過TS端我只接了0.5VCC沒接NTC[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/78/3385691245734087.jpg');}"onmousewheel="returnimgzoom(this);">
TS端的電壓再低一點,可能是TS端0.5v有點高的問題將電路保護在了臨界充電與不充電之間,你試一下.這個芯片我還真沒用過.
0
回復
@mcuhmily
我現(xiàn)在不知道錯誤原因在哪里?不接電池時BAT端電壓是4.13V,接上電池就是電池電壓,測電流為0.要是接三極管的話電路還得小改一下子,我想莫斯管就算是功率特效不好,也不至于BAT端沒有電流輸出啊
拿個3.7V左右的電芯充電debug.
www.51dianyuan.com經典資料下載
www.51dianyuan.com經典資料下載
0
回復
@mcuhmily
就是接的標準電路啊,手冊上的,用莫斯管的那個電路啊不過TS端我只接了0.5VCC沒接NTC[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/78/3385691245734087.jpg');}"onmousewheel="returnimgzoom(this);">
這個MOS應該在低電時打開,R2的阻值改大點試,你查一下這個MOS的參數
