求DC12V-AC220V50Hz逆變電源原理圖
各位大俠小弟跪求DC12V-AC220V50Hz逆變電源原理圖,如有感激不盡.各位大俠行行好吧.小弟在此先謝了哈.
全部回復(6)
正序查看
倒序查看
@zspower
你的問題太籠統了,因為你沒有說要多少功率?是方波還是正弦波輸出?功率不一樣,波形不一樣,電路完全不一樣.

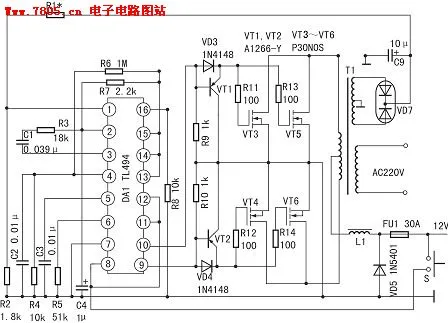

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144049447.jpg');}" onmousewheel="return imgzoom(this);">
這個應該可以吧 我就是不知道里面的A1266和P30N0S的具體是什么型號的管子 請問它這是輸出50HZ的方波嗎?
0
回復
@丁韜0724
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/40/1144049447.jpg');}"onmousewheel="returnimgzoom(this);">這個應該可以吧 我就是不知道里面的A1266和P30N0S的具體是什么型號的管子 請問它這是輸出50HZ的方波嗎?
可用GT40N120代換
0
回復
