在12V電壓下AMC7150不能帶3顆1W串聯的LED
在12V電壓下AMC7150不能帶3顆1W串聯的LED(電流無法提升,在15V時才正常),帶1顆1W的LED或帶2顆1W串聯的LED都正常,就是不能帶3顆1W串聯的LED,各位有何見解.
全部回復(13)
正序查看
倒序查看
@banma2001
你測一下15V時,3顆串聯的壓降是多少.估計超過11V,可能占空比太大了.我看了下資料,7150內置開關管壓降是1V,加上電感壓降,12V驅動3顆1W確實有難度,選正向壓降小的1WLED吧
3顆燈串聯的壓降也只有9.5V,在參考設(Reference Design of AMC7150.pdf )中也沒有12V輸入3顆燈串聯的方案,只有3顆燈并聯,不知為什么?現在占空比也不知調哪才好,改了電感感量占空比變化并不明顯.
0
回復
@longbinhui
用SD42524試試看,恒流精度達到1%,效率大于96%.QQ:45522835

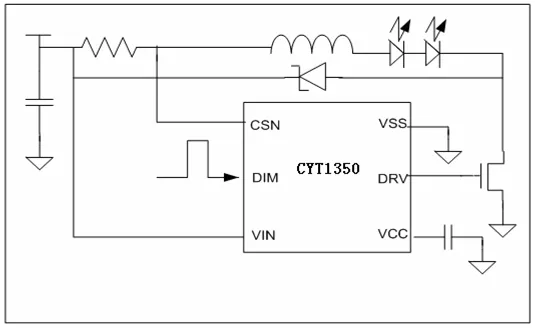

用CYT1350:
高端電流檢測
輝度控制
最大20KHz輝度控制頻率
滯環控制:無需補償
高達2MHz 工作頻率
電流精度:±5%
恒流輸出
5.5V到36V輸入電壓
高達25W輸出功率
-40到125度工作溫度范圍
封裝形式:小的SOT23-6封裝
需要的朋友聯系標威電子李生,電話 13715135469
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3003691245736595.png');}" onmousewheel="return imgzoom(this);">
高端電流檢測
輝度控制
最大20KHz輝度控制頻率
滯環控制:無需補償
高達2MHz 工作頻率
電流精度:±5%
恒流輸出
5.5V到36V輸入電壓
高達25W輸出功率
-40到125度工作溫度范圍
封裝形式:小的SOT23-6封裝
需要的朋友聯系標威電子李生,電話 13715135469
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3003691245736595.png');}" onmousewheel="return imgzoom(this);"> 0
