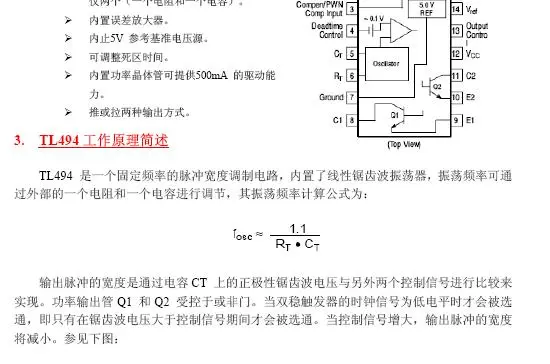

CT和RT是分別指的5腳與6腳的電容和電阻 具體發一個相關的中文資料你看看



2953481244625554.pdf





500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/2953481244625570.jpg');}" onmousewheel="return imgzoom(this);">

算出來的是前級振蕩頻率
輸出頻率是震蕩頻率的一半

我一494驅動,5腳用的472電容,6腳為10K電阻,理論頻率為多少?

F=1.1/RC
=1.1/(10000*0.0000000047)
=23.4KHZ

輸出頻率是11.7K左右

頂一個,讓更多人知道這個秘密

買了一個付工的示波器
看到了很多以前沒有看見過的東西
哈哈

我有一簡單計算方法,就是電容用UF電阻用K.比如電容=472P電阻=10K時,1.1/RC,472=0.0047UF,1.1/0.0047*10=23.40K,這就是振蕩器工作頻率,實際輸出場管是工作頻率的一半,就是11.7K了.

你也買了他的示波器 ..  我的   發回來發現有問題...郁悶..現在剛發過去 ...
等待處理中,你什么  303-6  還是507啊

因為用的少,只是修電視機用,沒有必要也沒有那么多的預算買507.
我買的303-6很好用.
付工人很好的,你不必擔心,他會給你處理好的.
我也得到他很多幫助呢!

謝謝,你這個是比較簡便
