320V繞組帶1000W碘鎢燈時初級電流

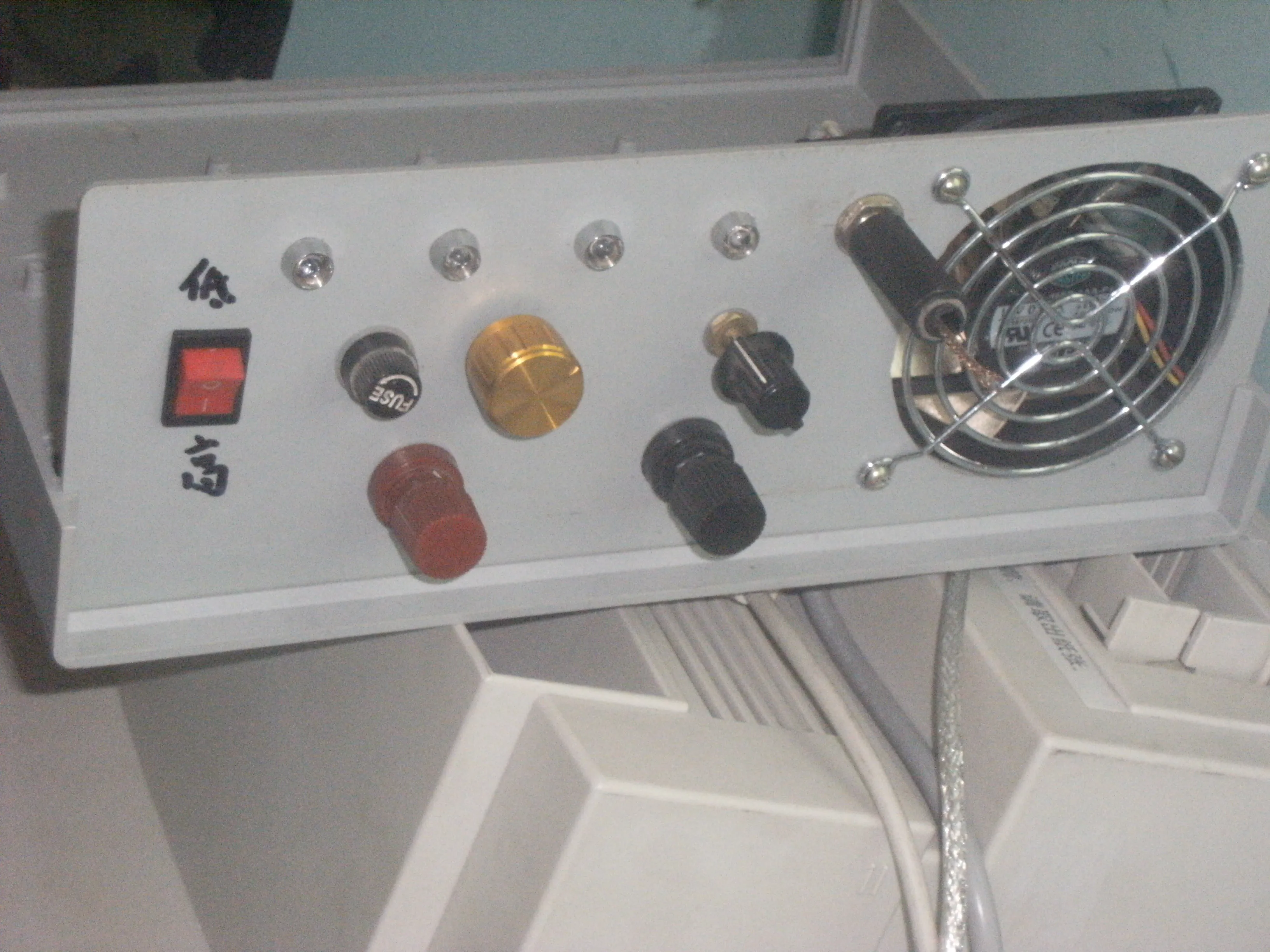

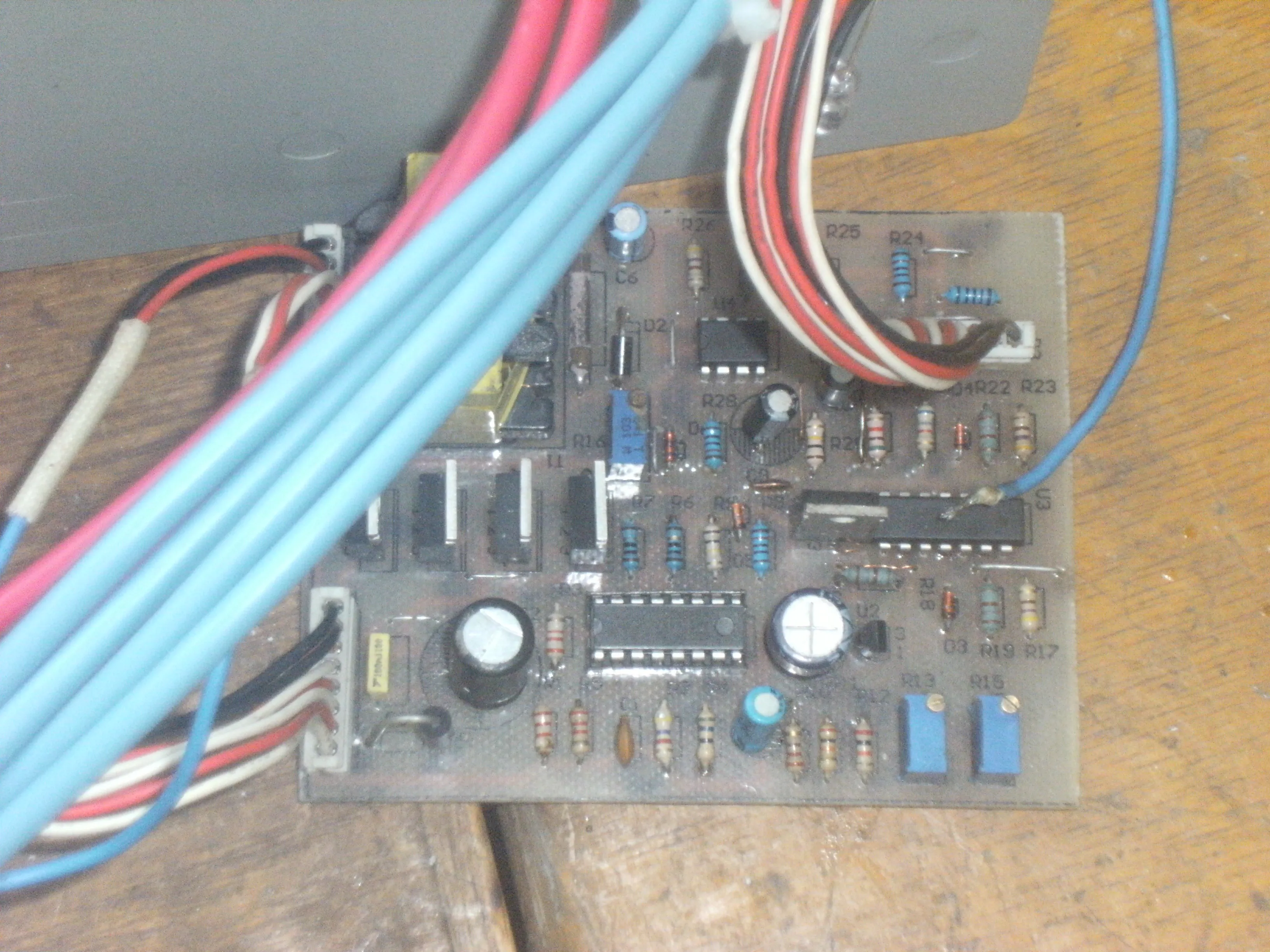

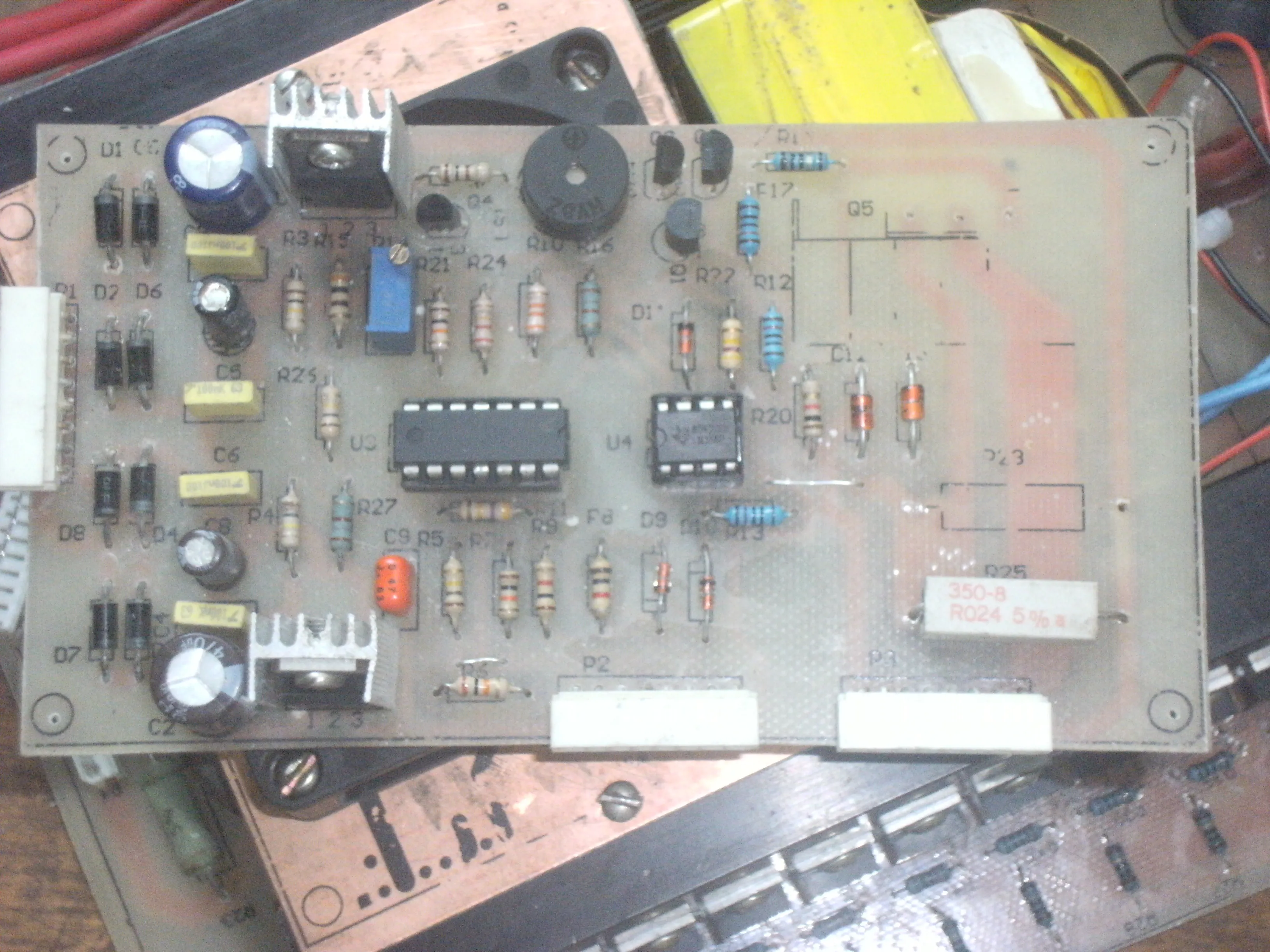

電瓶9.5V關閉驅動、散熱器50度風扇啟動、90度關閉驅動、超過1500W關閉驅動,除了后級IGBT保護沒測試外其他都測試完畢,等IGBT保護搞好后再進行整機測試.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/2971441244334748.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/2971441244334920.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/2971441244334995.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/2971441244335054.jpg');}" onmousewheel="return imgzoom(this);">
陸陸續續2個月的成果.IGBT保護以前沒搞過,難度不小

頂!辛苦!

igbt是不是用555推動

不是,自己亂搞的,經過試驗保護不過關損失了倆igbt,我哭.lm358速度不夠快,重新來過

用了么LM393試試.不過IGBT的很難搞,我也想過N種方法,燒過七八個后徹底舉手.

重料制作!還是熱轉印的板子,和我一樣屢戰屢敗.

謝謝點評,358保護的在300V以內還能保護超了就不拿準了,前級功率大對IGBT也是一種考驗,短路時前級能提供很高的短路電流.繼續努力總會成功

11對3205
余量很足
動手能力強!
頂一個

謝謝,用11對3205的初衷很簡單,多了總比少了燒的好,在淘寶買的便宜3205怕頂不住就多加了幾個
