不會吧,直流怎么能用變壓器變壓.必須用變換器.

請問:用什么變換器比較好呢?是用脈寬調節的好還是用諧振的好呢?

你的高壓有什么要求,要穩壓嗎,

謝謝回復,高壓不需要特別的嚴格要求.樓上的有做過這些方面的東西嗎?

怎么點擊的那么多,但是回復的那么少啊?大家交流交流!

一般用倍壓電路,也就是所說的開關電容電路,很多資料的,你可以去查,特別向你推薦本論壇一位專家,乞力馬扎羅的雪~

好的,謝謝!很早就聽說過乞力馬扎羅的雪~的大名了,最近他好像很少出現?

要求不高可用電流饋電式振蕩電路,簡單高效,用高壓硅整流,
線數按實際情況調整.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1123808034.gif');}" onmousewheel="return imgzoom(this);">

電路路是我按12V升壓改過來的,參數沒寫好,你的磁芯主要是次級能繞下就行,也可用彩電高壓包改裝

坦白說,用高頻變壓器做升壓的真的不好做,建議可用ZVS-ZCS PWM全橋變換器

Ligpin兄,謝謝你的電路圖示.因為我接觸高壓電路時間很短,了解也不多,請問Ligpin兄可以把你完整的12V升壓電路貼上來嗎?或者發到我的郵箱:chenweibing@msn.com謝謝!

由于如果輸出次級為30000T的話,變壓器確實很難繞得下,想請教一下如果輸出次級減小,(線圈數減少),然后在來個倍壓整流什么的也可以達到最終的40KV目的,不知道這個方法是否可用!

請問一下,用ZVS-ZCS PWM全橋變換器 和用半橋諧振方法哪個更為廣一點?

在低功率場合用全橋不劃算

我要嘗試做的這個電路是小功率(4-8W)的.現在問題是我知道大概原理如何,但是在實際設計電路中卻總覺得無從下手.請過來者指教!

看了圖,好像對這個電路還有點不透,Q1,Q2是如何工作的?

線路結構主要取決于輸出功率和穩壓指標等要求,
最好不要采用變壓器直接升壓,這樣變壓器分布參數很大,耐壓問題
很難解決.
開關電容網絡可能行不通
功率較大時很難找到好的硅堆
我或許可以幫你,給我發mail

請問warriorli的郵箱是什么?

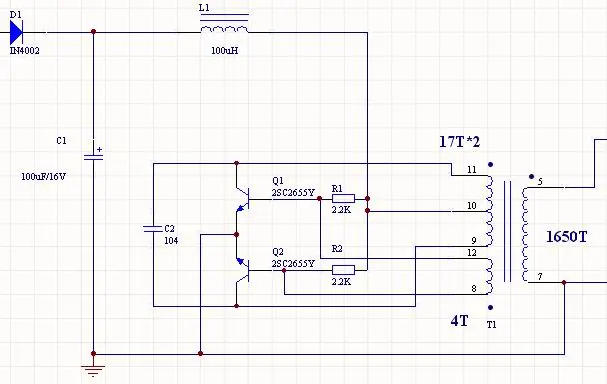

這是我用來帶燈管用的電路,看一下原理還是可以的,你的高壓太高,次能太難繞了,最好用彩電高壓包做,用一個振蕩電路推一個三極管.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1124177880.jpg');}" onmousewheel="return imgzoom(this);">
