死區電阻200R接5--7腳,怎么并到6腳了?

我的是3T+3T+85T,C=102,RT=32K,RD=100,F=25KHZ左右,EC45,個人覺得還很好,只用200W燈連續試,五分鐘一點都不熱,六對3205

那應該是?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1541351243433878.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1541351243433887.jpg');}" onmousewheel="return imgzoom(this);">

你的頻率范圍72HZ~2.58KHZ
頻率太低了

這個就對了!

確實,把104換103就可以在750HZ--68KHZ調節了

建議C2換103,W1換5K,R3換1K,頻率可以在大約10---40K可調

我說你們夜里不睡覺嗎?服了

前30年睡不醒,后30年睡不著!晃來晃去到后30年了.

謝謝您的回答, 那我就把C2換103,W1換5K,R3換1K!  改天我用熱轉印做一塊試試.   PCB 也應該沒有問題吧?


在此謝謝各位網友的回答.

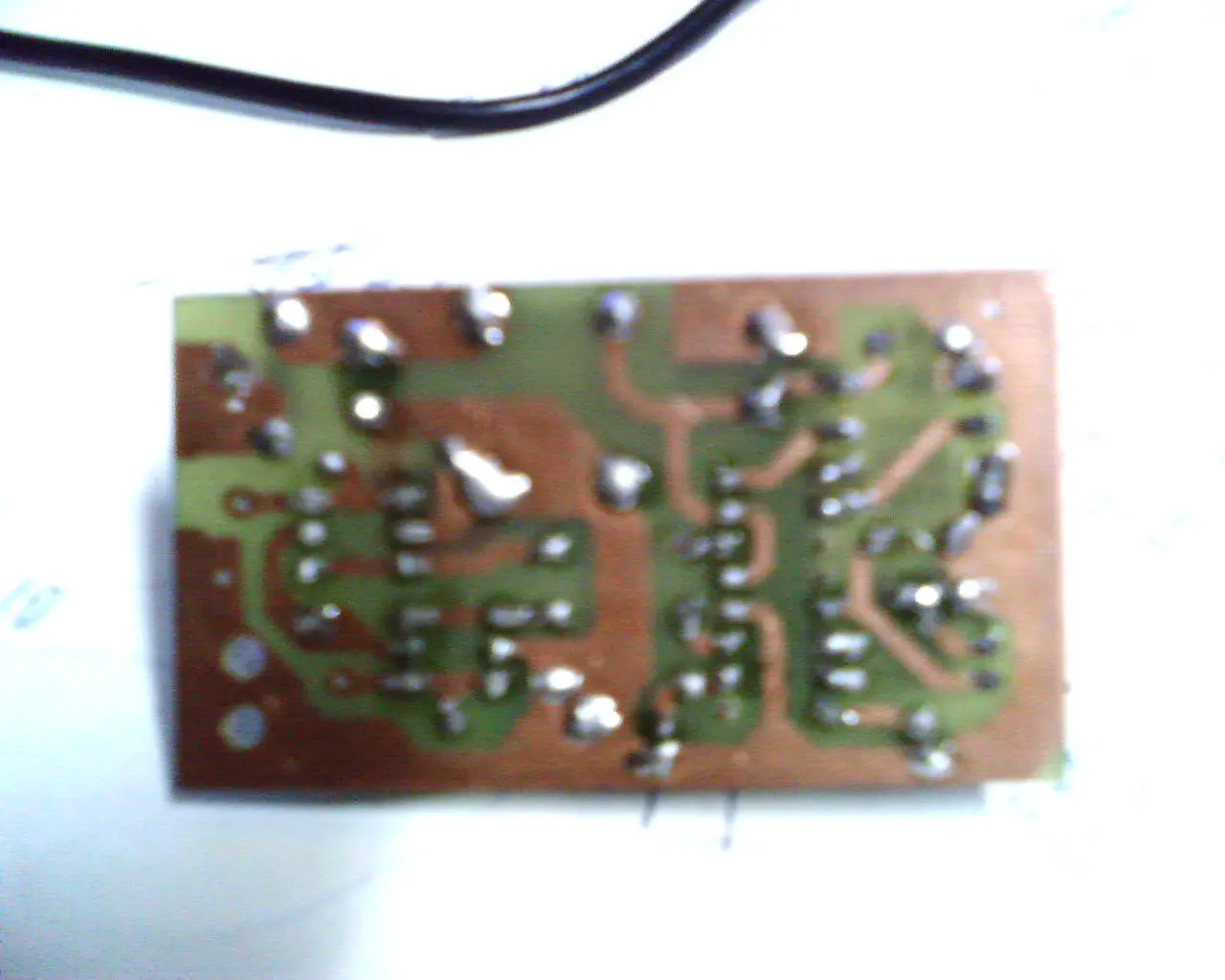

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/1541351244118288.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/1541351244118300.jpg');}" onmousewheel="return imgzoom(this);">

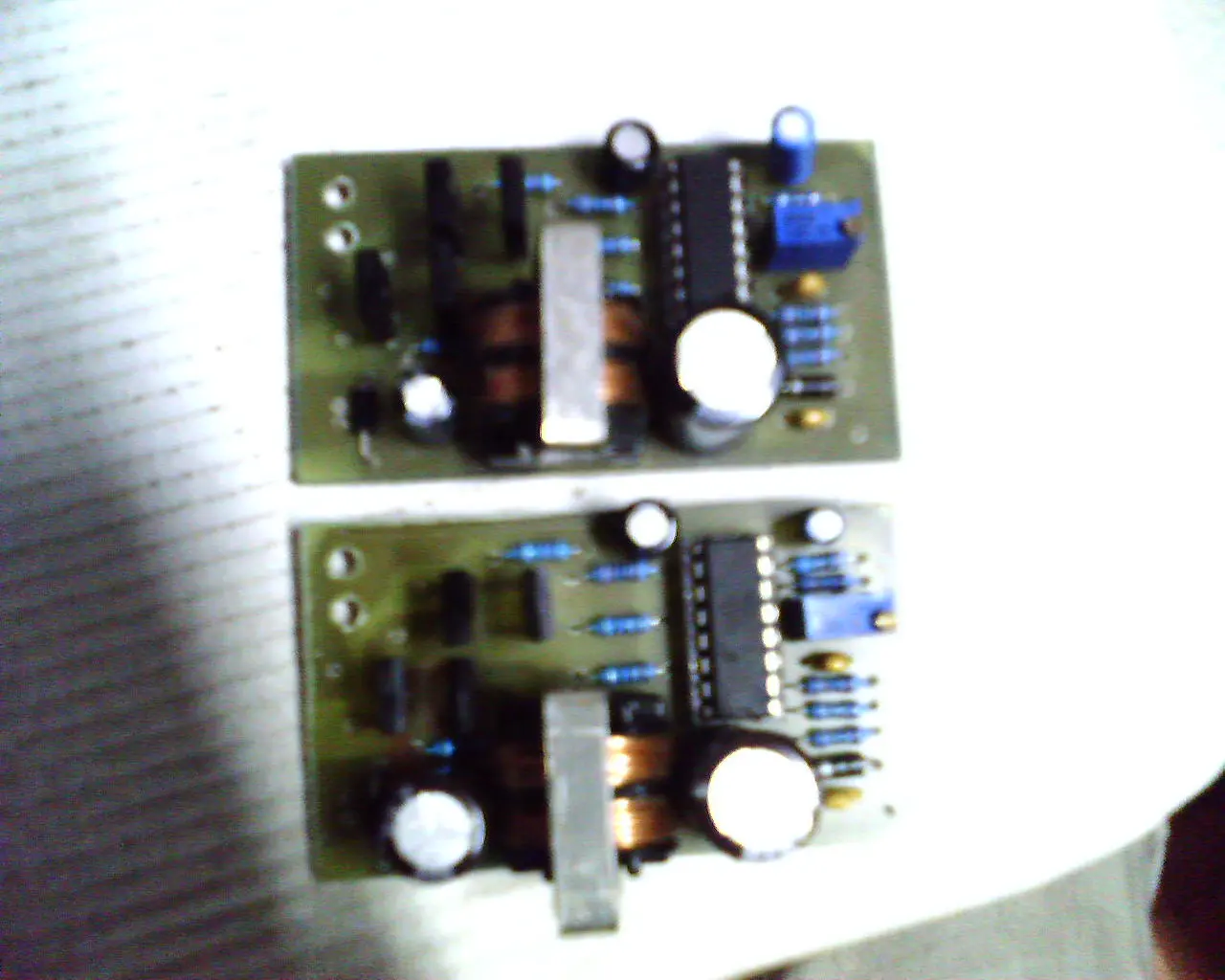

沒事我做了4塊驅動板.

12V供電. KA3525帶圖騰 772、882 . 輸出AC 8.3V  DC 4.47V 頻率未知,沒有示波器.

5# 接電容 103  6# 接2K、10K(可調)串聯  7# 接200Ω

不知道是否正常? 正常的話配變壓器參數怎么配?

請問樓主有沒有PROTEL 99 做PCB文件不,我也想做做看

PDF 文件直接打印就OK了! 1541351244126094.pdf

強烈反對為什么只亮實物圖沒原理圖啊!來這里都有大半年了從來沒見到真正的原理圖,怕我偷師啊?

怎解每個人都是在這曬機機的沒有真實的原理圖

怎解在這里全部都是曬機機的沒有真實的原理圖啊

原理圖在第一帖, PCB文件給您傳上.  好用的話您可以頂一下. 1541351244513924.rar

來個小一點的.幫頂!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3158741244559996.jpg');}" onmousewheel="return imgzoom(this);">

下載不了

下載,沒有問題. 親測!

我這邊沒法下載.

能不能發一份上面沒有元件符號的,只有電路板圖的

能不能發一份這個PDF文件到我的信箱,謝謝.tvro@163.cm

文件已發您的郵箱,可以隨時去下載. 有問題可以聯系!

把PCB文件 字符層 隱藏掉 就可以了

沒有收到

tvro@163.com

如何隱藏???????
