謝謝二樓的哥們,這是最有說服力的理解方式,如果能把計算方法也寫出來這樣后來的兄弟就可以理解得很明白了.

此帖已被刪除

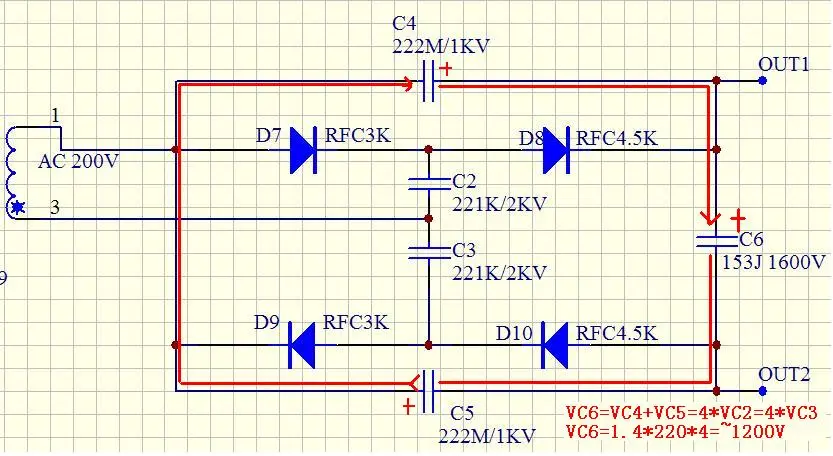

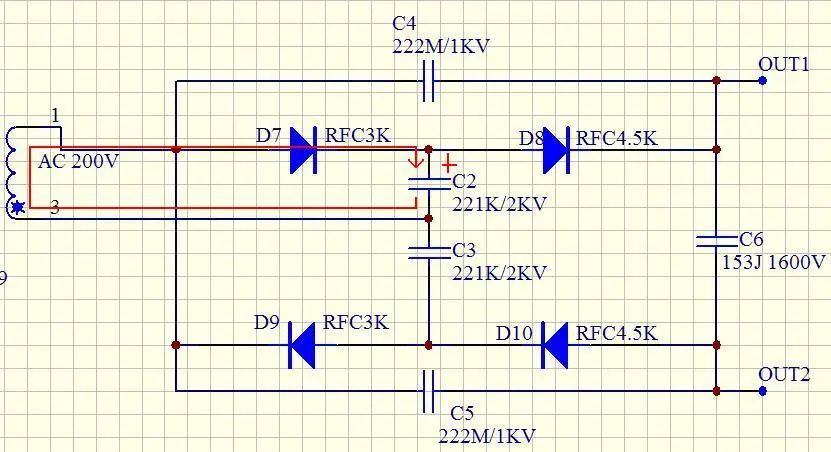

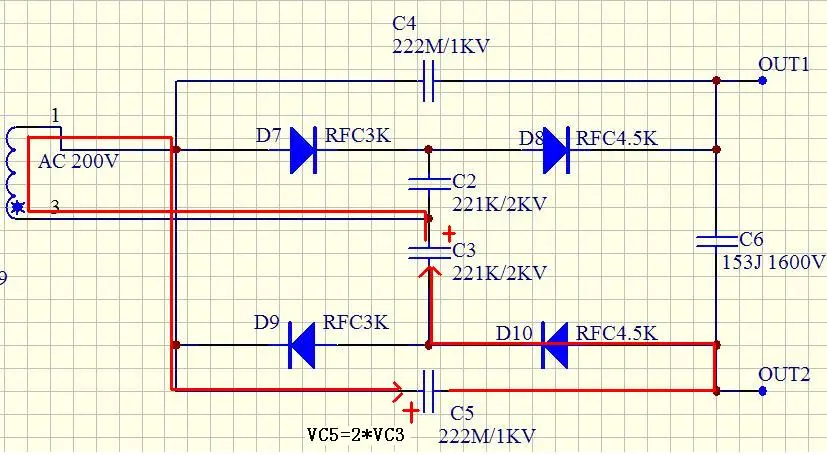

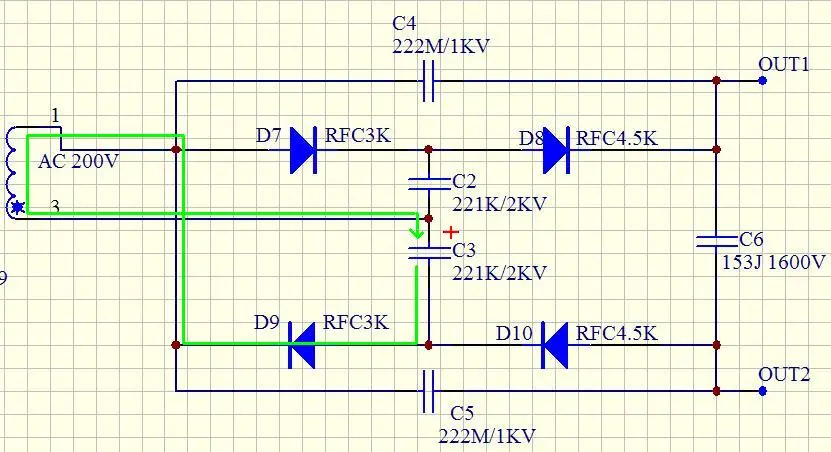

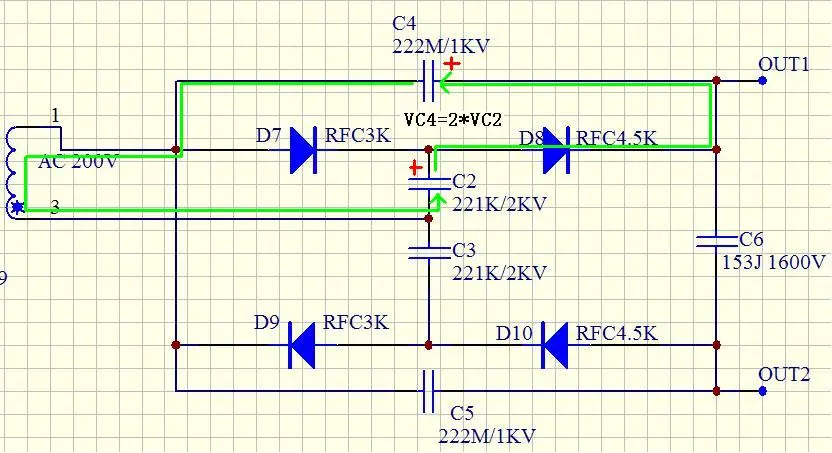

分立畫圖  這樣看得更明白...
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1380241243161509.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1380241243161514.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1380241243161519.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1380241243161524.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1380241243161531.jpg');}" onmousewheel="return imgzoom(this);">

各位師傅您們好  我有一臺逆變器是12VDC轉220VAC的但是輸出是220VAC300HZ的好多地方都不好用啊,我想把220VAC300HZ變為220VAC50HZ的,求高手們幫小弟想想辦法吧  我還有8只IRF840的管子能用的上嗎 謝謝各位 謝謝

各位大俠誰能給我一份橋式直流交流變換電路圖啊  謝謝了

這個電路多數架構為RCC,所以很有價值,請大師們好好限分析給后來的小弟小妹們,讓大家了解RCC

倍壓整流、倍流整流,關RCC什么事啊.

是的,不管RCC什么事,但我看過很多電蚊拍,主電路都是簡單的RCC架構.

是不是RCC我沒有實際分析過,我只進行一下簡單推論:1、作為較少附加值的電蚊拍,應該非常追求低成本2、電蚊拍功率很小,間歇工作3、輸出能量能夠電死蚊蠅即可4、輸出電壓不需要穩定、不需要限流5、電源多為干電池或劣質二次電池,要求電路不能挑電源……對電源耐受度較高如果這樣,簡單的單管+自激繞組+升壓繞組的方式就完全可以工作的不錯了……參考小時候玩的電擊電路——一個D882,一個限流電阻幾K還是幾百歐姆來著,一個變壓器,一個高壓二極管,一個高壓電容,3節五號電池最簡單的RCC用料幾何呢?成本幾多呢?是否屈才呢?

這是一個3倍壓的電路.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2893391243083877.gif');}" onmousewheel="return imgzoom(this);">

從圖可以看出C6在電源換相時相位沒有變化.所以C6在電路中只承擔濾波和儲能作用.

200V交流在二極管D7,D10導通時充入C4,C5一倍壓的正電荷,在電源反相時C4,C5一倍壓的正電荷通過電源,和電源的電壓疊加在一起.再經過C2,C3倍壓,到達C6.在C6兩端得到666V直流高壓

重畫一遍.再重新計算一次.
初次波

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2893391243294250.gif');}" onmousewheel="return imgzoom(this);">

第二波

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2893391243295567.gif');}" onmousewheel="return imgzoom(this);">

我巳從新計算了,該圖輸出電壓是666v.
