控制板的正面圖和反面圖及IC1模塊的管腳部分圖,是31腳的,但其大小和松下原裝的一樣.

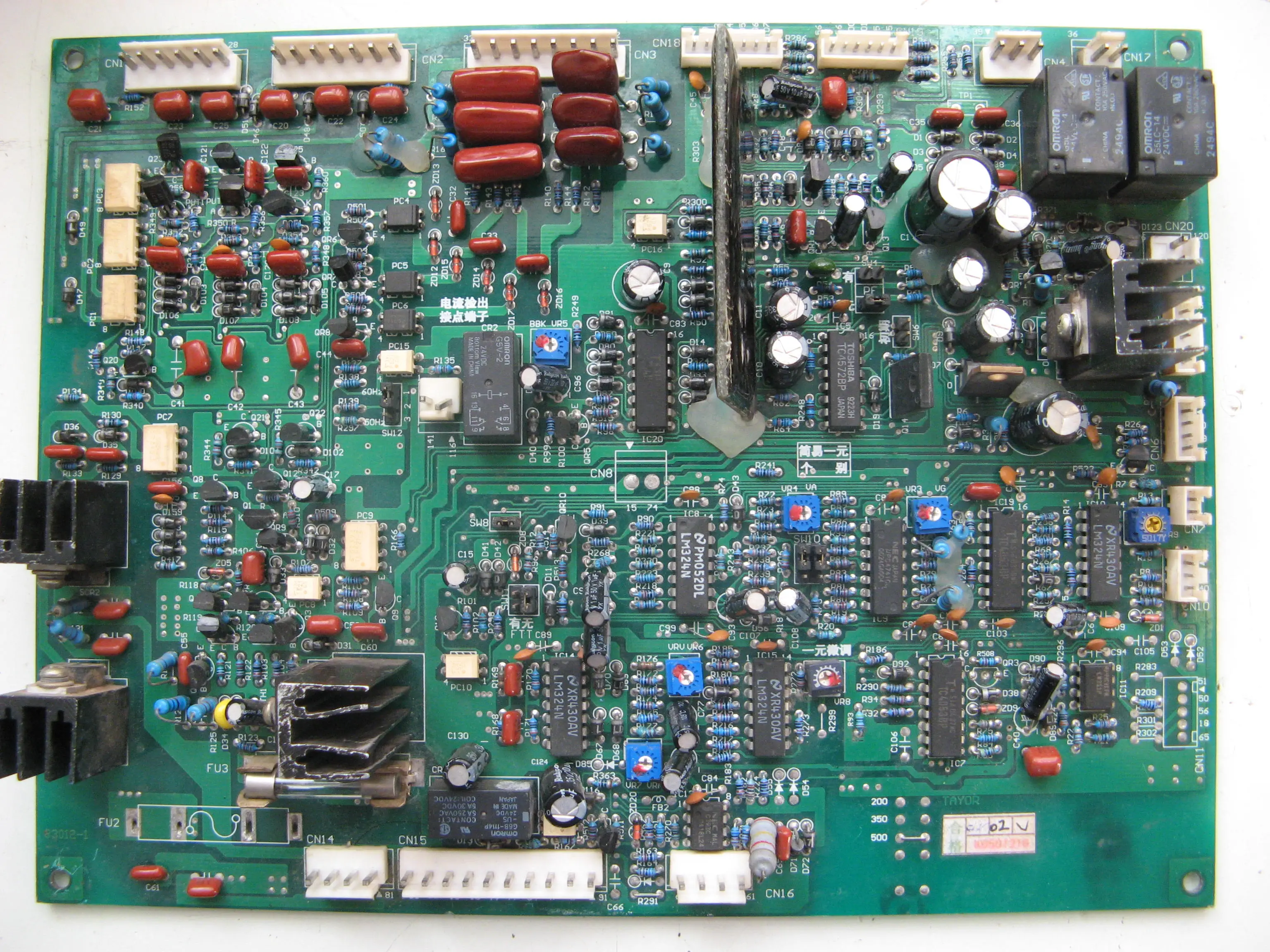

正面圖

正面圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/660791243006603.jpg');}" onmousewheel="return imgzoom(this);">
反面圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/660791243006663.jpg');}" onmousewheel="return imgzoom(this);">
IC1模塊反面局部圖(31腳)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/660791243006735.jpg');}" onmousewheel="return imgzoom(this);">

上面寫的“通用”啊

惠工,這是上海通用的控制板,你的機子是通用的嗎?

這個小黑板一般都不肯賣的,

上海的都市一樣的

我搞的是和松下一樣的35腳要想用在31腳的加一個小小的擴展板

感謝以上各位的熱情幫助!

     前幾天忙沒上網,所以沒有及時回復各位,對不起!

     我在控制板上沒發現有通用的字樣,這批控制板是朋友郵寄過來修的,所以不知道這種控制板用在什么牌子的焊機上的,經過我檢查確定有部分控制板是IC1模塊壞了,需更換,請大家看看誰有這種IC1模塊?留下電話、供貨方式、價格及我的付款方式.

       再次感謝大家的熱心!

                                       陜西寶雞

你好!

   請你說的詳細一點,如你的模塊是35腳的,若要使用的像我這種模塊是31腳的控制板上的話,是否要增加一個擴展板?這個擴展板有多大?怎么安裝?你35腳的模塊又是怎么安裝在控制板上的?IC1模塊+擴展板供多少錢?

                           陜西寶雞

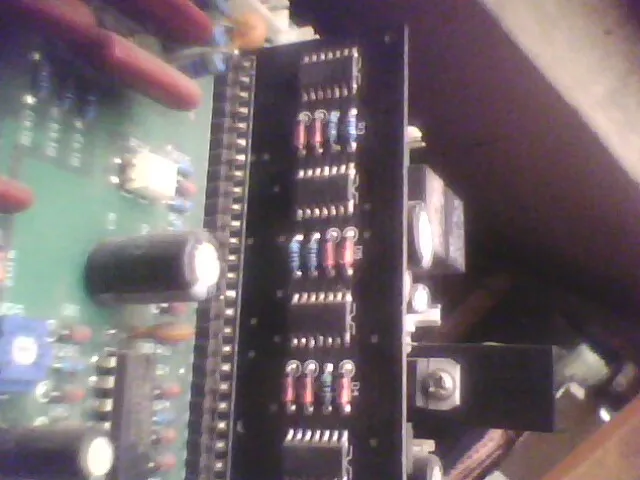

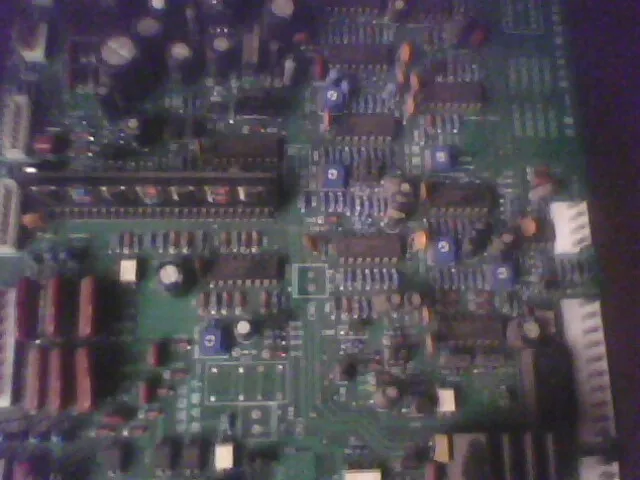

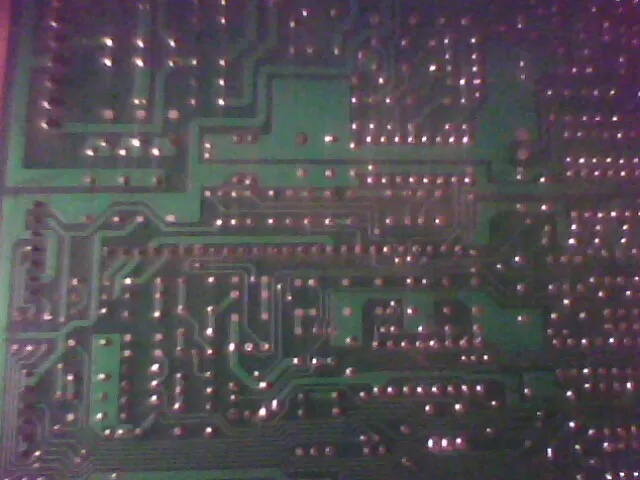

這個模塊一般都買不到的.找找壞板子上有沒有.以前給他們更換很多KR主板!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/3303851243490261.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/3303851243490275.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/3303851243490287.jpg');}" onmousewheel="return imgzoom(this);">

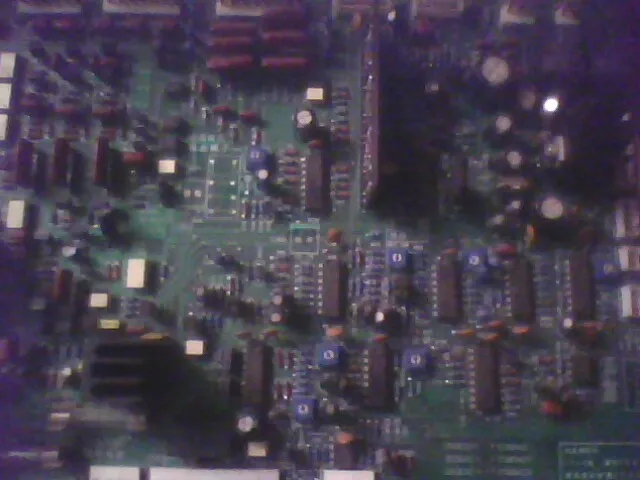

正面

正面
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/3303851243490573.jpg');}" onmousewheel="return imgzoom(this);">

謝謝!

    我再想想別的辦法,若有效了再給你說,

31腳的,不知道怎么代用,
只知道30腳的可以用35腳的代用,

把22到26腳不用就行了
前21腳對應,
28對應23
...
35對應30

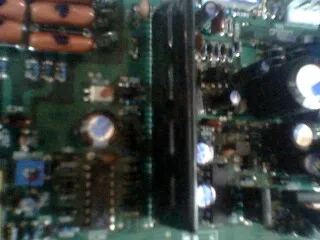

此板有啊! 整板和IC1都有的. 13435428758  高成焊接500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/3295221243605403.jpg');}" onmousewheel="return imgzoom(this);">

你好，松下KR板上面的控制模塊，我們有，同松下，可以互換，有需要請聯我，價格：50元/塊，不含稅有運費，林工13950078373
