又炸管了

變壓器初級0.63x12x3,次級0.63x120,管p75nf75,驅動板3525,帶兩個150w燈泡管子就燙的不行
有誰能幫我想想辦法嗎

全部回復(15)

只看樓主

正序查看

倒序查看

huamg

LV.7

2009-05-14 00:27

其實論壇有很多熱心人想幫你,就是你沒有詳細描述你的制作過程,元器件的使用.
就一個變壓器,你用的是多大?什么類型?怎樣繞制?還有你用多少個管?全部的管是否一致?線路是怎樣走?電路是否正確?每一個步驟都很重要.建議你詳細一點.

回復

mknj

LV.7

2009-05-14 09:50

上圖看下

回復

農村獵人

LV.2

2009-05-14 14:37

@mknj

上圖看下

呵呵!怎么搞的?

回復

tby2008

LV.9

2009-05-14 18:00

@農村獵人

呵呵!怎么搞的?

次級線圈也有些多了如果是次級直接并兩個150W燈管是應該熱的也不知道你加散熱片沒有

回復

雷霆天使

LV.4

2009-05-14 18:29

@huamg

其實論壇有很多熱心人想幫你,就是你沒有詳細描述你的制作過程,元器件的使用.就一個變壓器,你用的是多大?什么類型?怎樣繞制?還有你用多少個管?全部的管是否一致?線路是怎樣走?電路是否正確?每一個步驟都很重要.建議你詳細一點.

變壓器是EE42加厚,管子用了6對,先次級30后初級一邊4x2平行繞,次級4層初級3層,圖騰8050,8550,頻率在50KHZ

回復

雷霆天使

LV.4

2009-05-14 18:32

@mknj

上圖看下

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/3307321242297125.jpg');}" onmousewheel="return imgzoom(this);">

回復

雷霆天使

LV.4

2009-05-14 18:35

@雷霆天使

[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/77/3307321242297125.jpg');}"onmousewheel="returnimgzoom(this);">

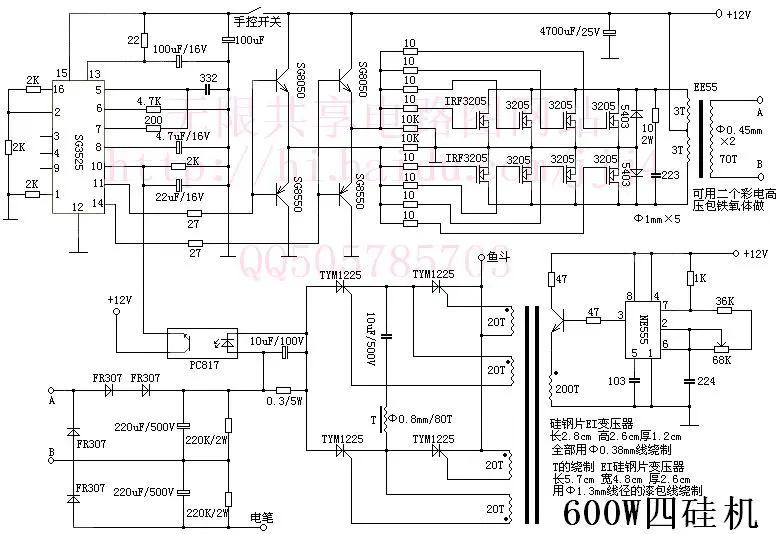

前級是照這個圖紙做的但管子是75NF75,5腳的電容是562的,后級是單硅的
