穩壓管行嗎?

不是很理解,你看看這顆行不行1122948843.pdf

壓差恒定的話,輸入也要穩定才行,
不是很理解你的要求.能說具體一點嗎?

哦 不好意思 我沒有說清楚
我說的是輸入電壓大概是在10-60v變化的 然后輸出比輸入小10幾伏

電流要求呢?

電流小于500mA

難道沒有人懂這個嗎?
我對這方面是個菜鳥 希望各位能幫幫忙

這個真是太簡單的問題了,我用開關電源做實驗電源時就用到這個電路
為保證輸出紋波最小,后級用線性穩壓,而要較高的效率所以前級采用開關
電源,為使輸出穩定所以前后級要有3V壓差.也就是說輸入和輸出會恒定3
V壓差.

要有負壓

你是說輸出電壓要跟隨輸入電壓一起變化只是不論怎么變都要相差10V?

是的

那這個是怎么做到的呢 我知道用三端穩壓79系列可以做到 但是輸入電壓
只有30多伏啊 怎么能提高電壓到50多伏呢

怎么說呢?能具體點嗎?謝謝

能不能給個電路原理圖呢 我對于電源這方面真的是菜鳥啊

在回路中串一個10V的穩壓管?
多幾個并聯功率大點

我要求的輸入電壓比較高要50伏左右 10v的穩壓管能行嗎?

你的意思是輸入10-60V
          輸出0-50V
而且輸出跟隨輸入變化,是這樣的嗎

你要的是VIN-VOUT=常數.不管輸入電壓是多少吧?是這樣的嗎?

差不多這樣的 不過我不需要那么大的調節范圍 只要20-60v(輸入)和10-50v(輸出)的變化就行了

恩 對的 就是這樣

可以的

能不能推薦一種型號的穩壓管呢 我試試看怎么樣
是多并幾個大功率電阻嗎?謝謝

看這里.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1123078123.gif');}" onmousewheel="return imgzoom(this);">

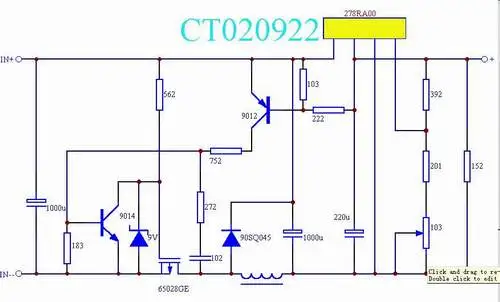

如果你是要做實驗電源,看這個行不行500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/32/1123079622.jpg');}" onmousewheel="return imgzoom(this);">

你看看7805的資料,浮地接法

這個好象可行

謝謝 我試試看!!

不是要做電源 這個看起來有點復雜 我先試試看上面那位dx的看行不行
謝謝你!

浮地接法是怎么接的呢 雖然聽說過 但是一直沒有見過實際電路

你用輸出電壓做為前級電源的基準參量,輸出增加,前一級的也增加
