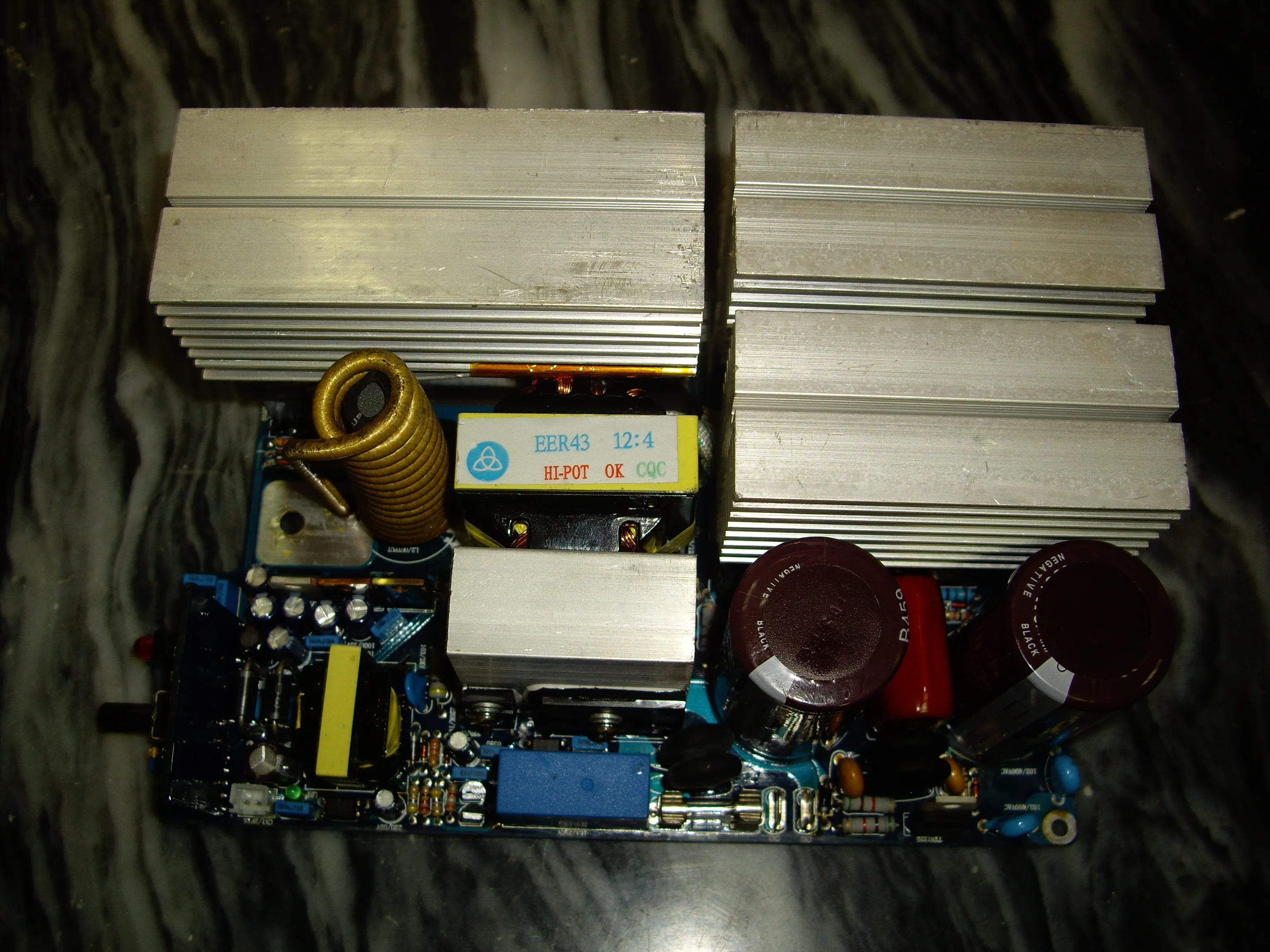

圖片1:機芯500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1577001241935029.jpg');}" onmousewheel="return imgzoom(this);">
圖片2:主板500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1577001241935106.jpg');}" onmousewheel="return imgzoom(this);">

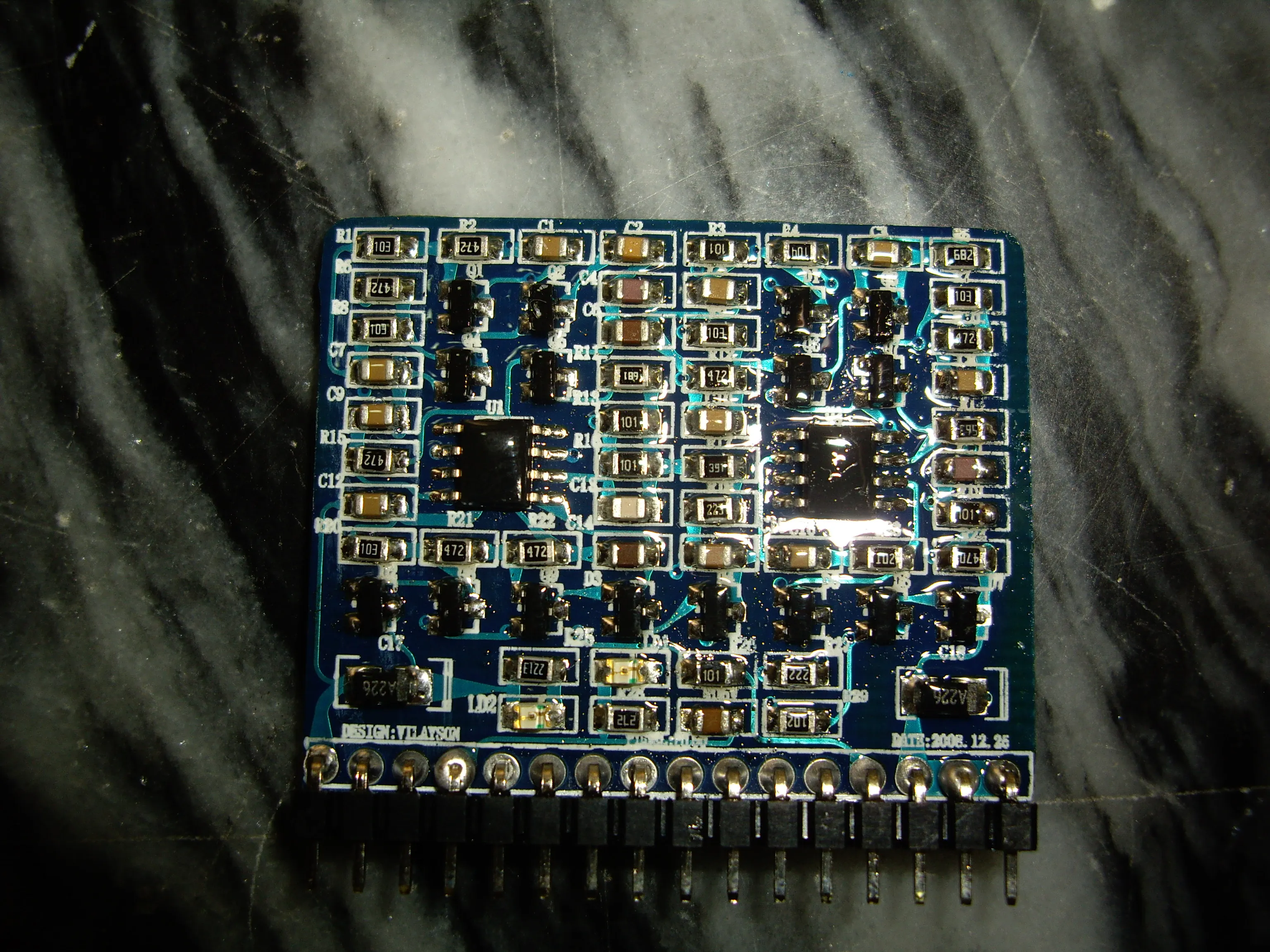

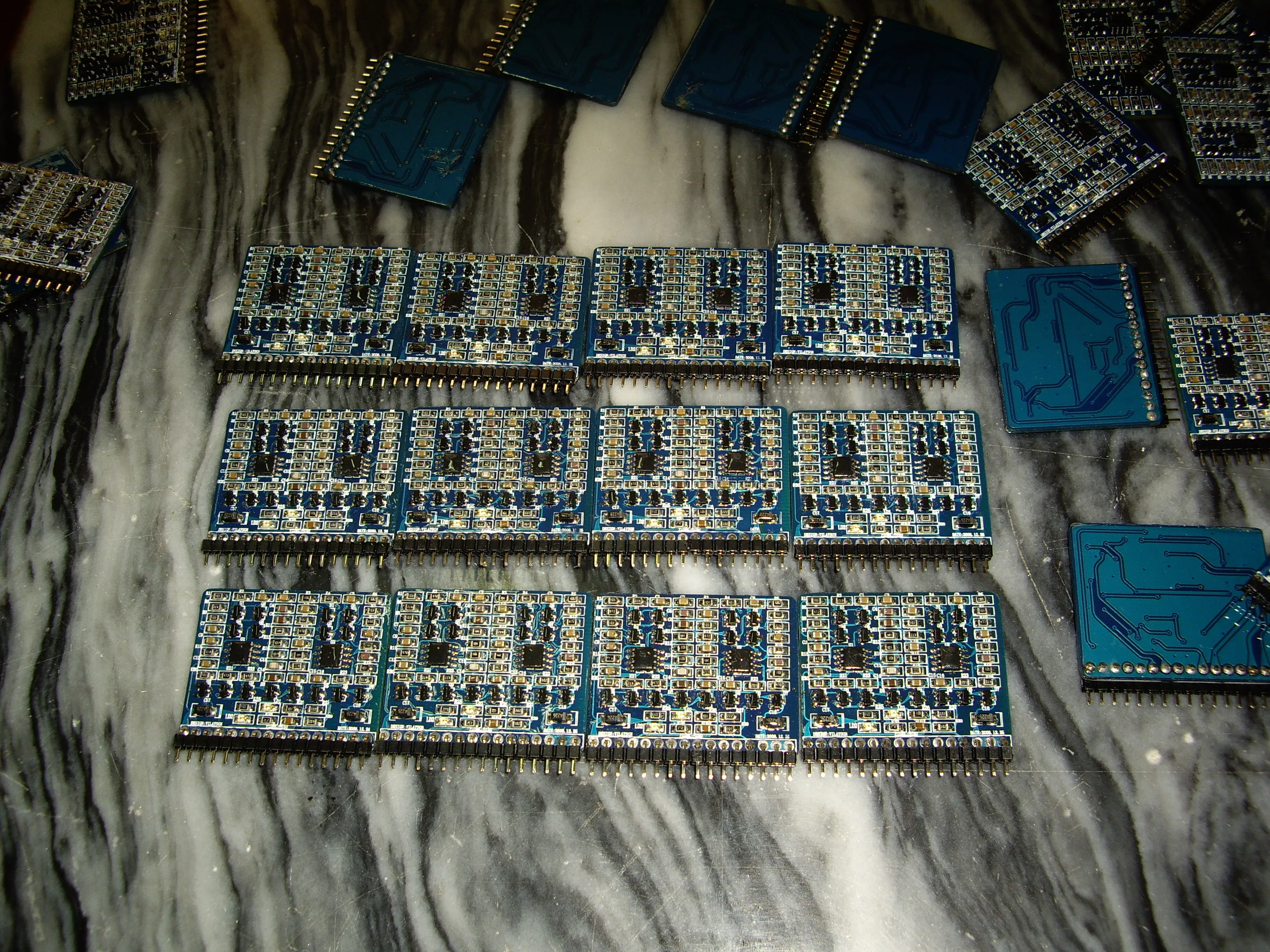

圖片3,4,5:控制板500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1577001241935167.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1577001241935232.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1577001241935273.jpg');}" onmousewheel="return imgzoom(this);">

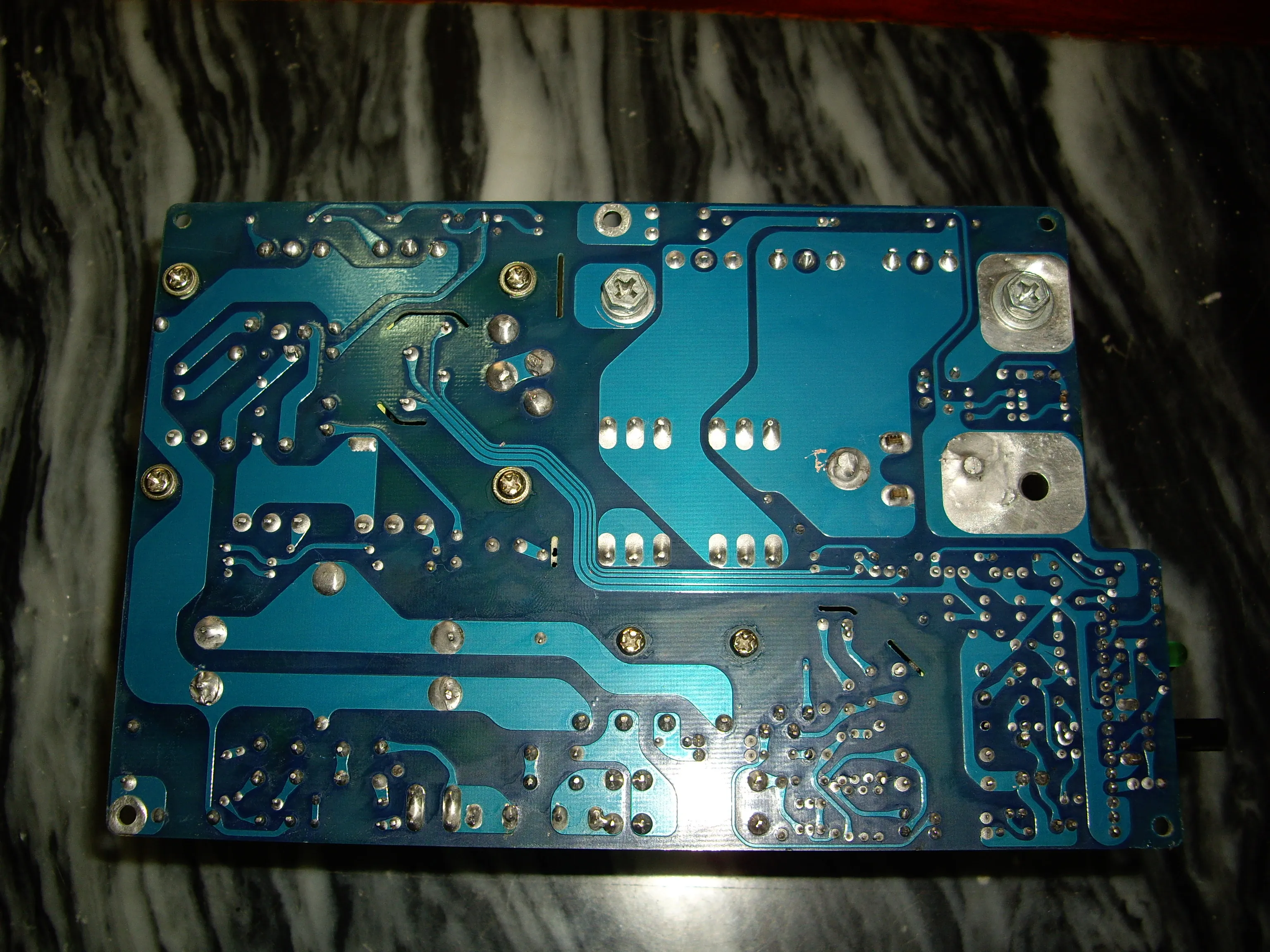

圖片6:主板底面,一樣簡潔漂亮!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1577001241935580.jpg');}" onmousewheel="return imgzoom(this);">

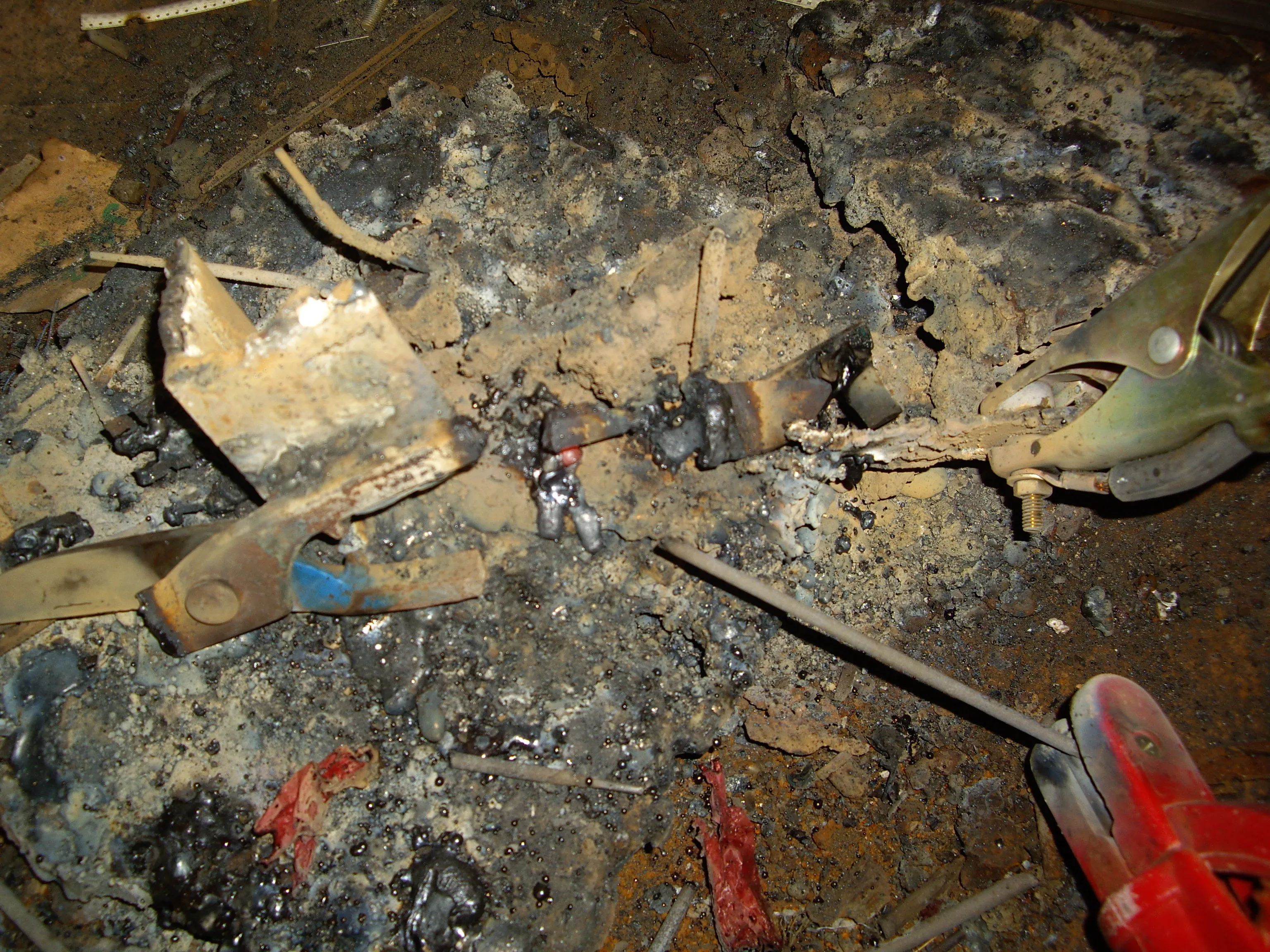

圖片7,8:手指粗的鋼材,輕而易舉就割斷!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1577001241935430.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1577001241935484.jpg');}" onmousewheel="return imgzoom(this);">

好

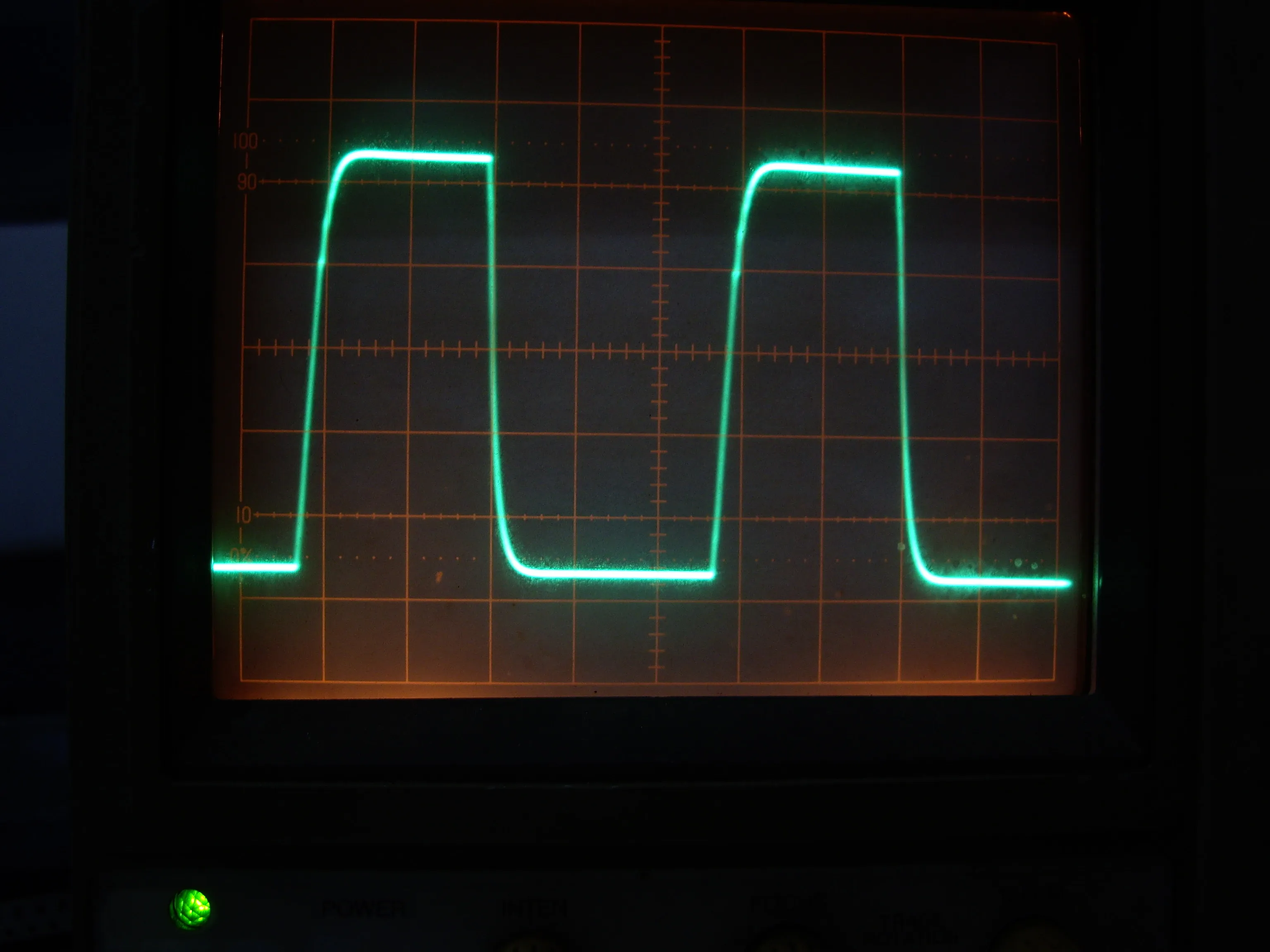

本機驅動采用變壓器驅動,不要小看變壓器驅動,下面這個驅動波形足以讓數十元的專用IC汗顏.200KHZ頻率的周期5US,脈寬在2.5US以內,上升沿小于200NS,下降沿小于100NS.驅動四支SPW24N60C3.當然,這個波形也得益于COOLMOS的結電容比較小.這個驅動波形再配上ZVT軟開關,功率管的損耗控制已經接近完美.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1577001241939588.jpg');}" onmousewheel="return imgzoom(this);">

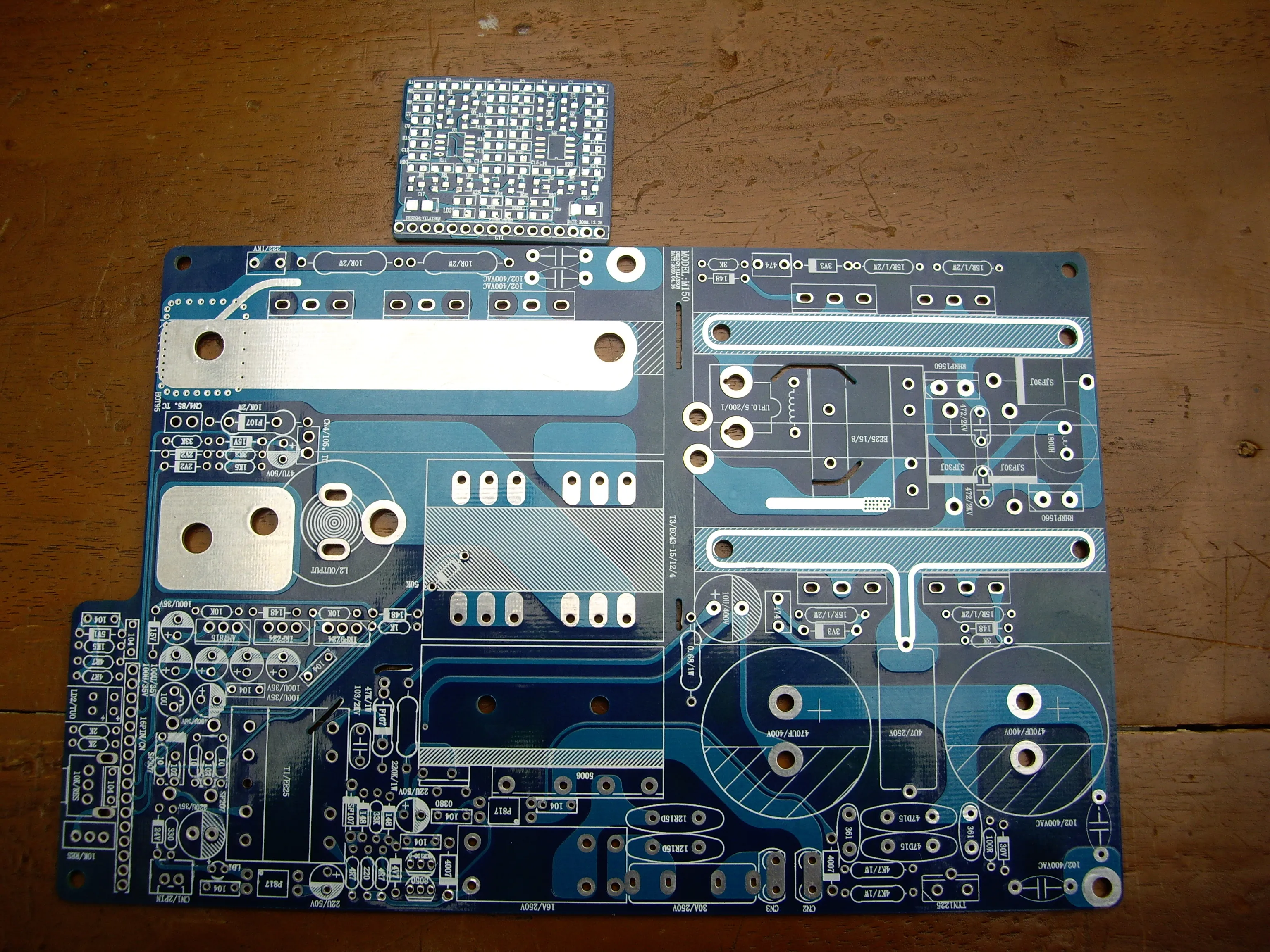

另外提供PCB正面圖:500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1577001241939678.jpg');}" onmousewheel="return imgzoom(this);">

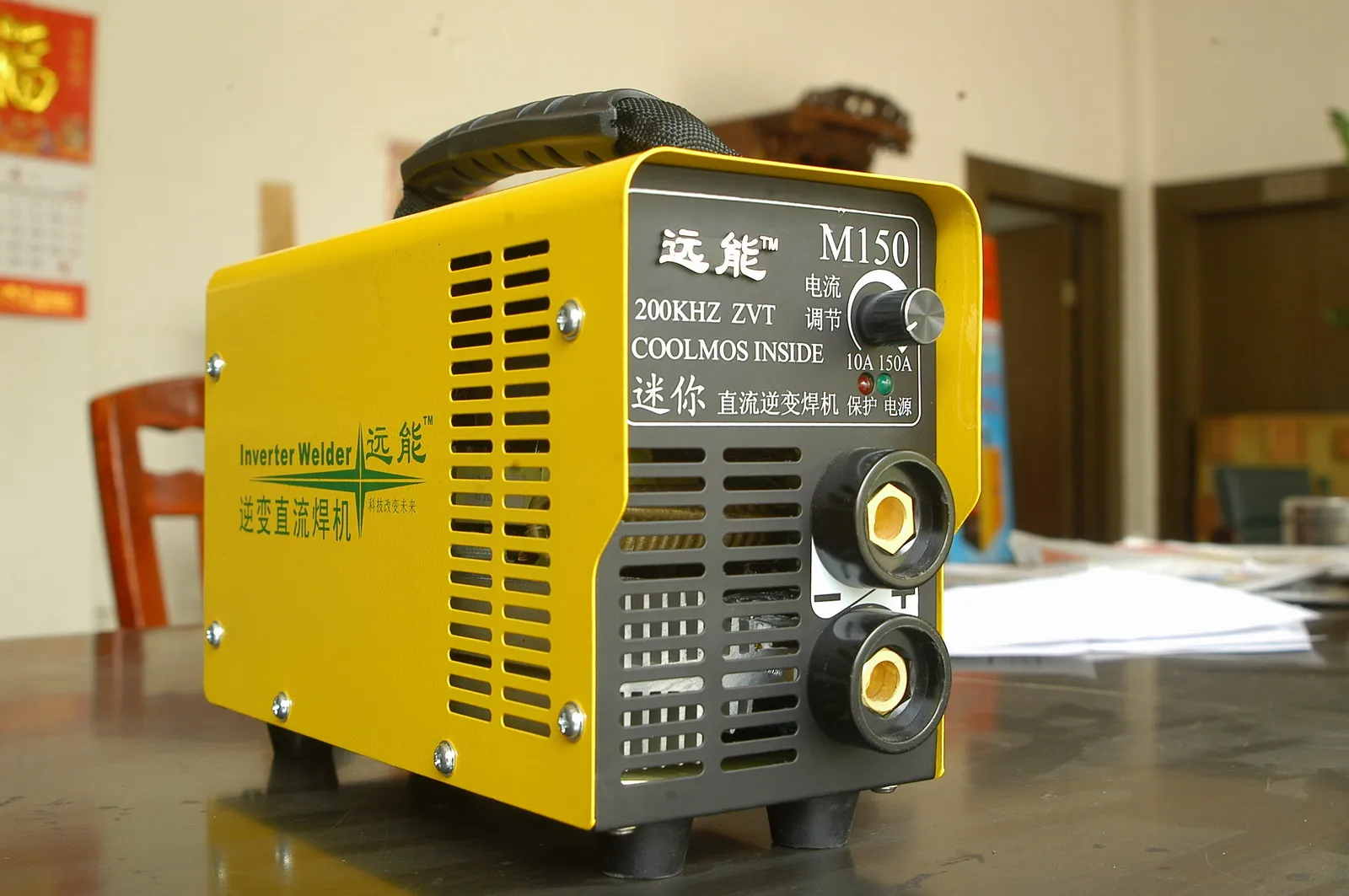

機器外觀500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1577001242024619.jpg');}" onmousewheel="return imgzoom(this);">

是好東東外觀還算漂亮,就是出風口似乎沒有小機味過于簡潔.

多謝點評.

朋友!什么價位?

做的不錯,要是暫載率能達到百分之六十就好了

不加溫度補償調節的時候,廣州冬天環境,有60%的占空比.現在都加了溫度補償調節,只要環境溫度不高過30度,一般的焊接操作,機器是不會停機的,溫度補償電路會根據機內的溫度來調整最大輸出電流.這個特性對于專業焊工,講究焊接速度的,并沒有好處,但對于普通家庭用戶,不需要連續作業,但需要最大電流輸出,以獲得比較好的熔深,是有益而無害的.這款機器的定位是作為家庭常用工具.

請加QQ595506369咨詢

在淘寶里搜索200KHZ就能找到連接了.

關注一下,一板機水平到了極品! (迷你2字可換掉似好點)

哈哈....迷死你的焊機嘛! 聽起來蠻可愛的

謝謝捧場,技術無頂峰,也許還有更高的技術,別人沒有曬出來而已.

升高頻率也許是迷你小焊機不錯的出路,
試焊100k焊機比20k感覺明顯易起弧,也不易粘,電弧有點噴射狀!
初級電流也不大,其原因大概;
1.電弧特性有點變化.不要用熔深等苛求.
2.高頻集虜效應.焊條不易粘.
3.阻抗變大,短路電流沖擊小了,機器也不易壞!
想聽聽樓主試焊的體為,胡亂評說請指正吧!

機器太小不好賣,有機芯買么? 安徽合肥新開目前全國最大的國際五金城.年底開業,我已定300平方作焊機賣場.代理有實力的公司產品.你提供聯系方式.

你這機器,在好多價位?yongai1029qq.com

一板機功率是有點小,建議樓主把它做成2板機,一機箱裝2板,并聯輸出,成為功率強大的小機器,若600元一臺也算賣一送一了,買賣雙方皆大歡喜.

董工希望可以和您聯系,QQ:306656474

另外380V電源時自動轉為兩板串聯運行,成為220-380電源通用就更好了,相信能打敗木頭機.也許是妄想,讓大師們見笑了.

我們現在做香港的客戶都遇到點麻煩,香港的插頭是英國標準的,要求插頭內置保險絲,最大電流為13A,顯然,這款小機的最大電流為18A,極端容易燒壞保險絲.
所以,做普通家庭工具,除了追求有好的焊接效果,還需要兼顧家庭電網和設備的承受能力.

我提高工作頻率的目的很明確.當初瑞凌推出100KHZ的MOS電路和結構,結果現在幾乎成了所有小焊機廠的抄襲方案.不可否認的是,瑞凌電路結構獲得比較高的性價比,比如400A的手工焊,瑞凌方案最多用8個主變,就能輸出足夠400A的電流.而8個EC43的主變,總成本不到70元,這是很多20KHZ系統里不可想象的.頻率的提高能帶來變壓器和電抗的成本的大幅度下降.這些本來笨重的器件,高頻化后體積和重量都降低了,又帶來整臺機器體積和重量的大瘦身,焊機瘦身省下來的不是脂肪,而是成本,是錢.這就是高頻帶來的效應.當然,100KHZ系統從技術角度上說,比20KHZ系統難度大了很多.
盡管在這個論壇里,很多人都貶低MOS管焊機的品質,但是,便宜就是硬道理,看看那么多瑞凌結構的焊機保有量就知道這是不爭的現實.
一個EC43出3800W,還沒有做這個方案的時候,我自己也不敢相信,不過經過無數次仿真調整,實際實驗調試后,理論經過實踐得到了驗證.畢竟焊機領域中,變壓器的輸出功率都不要求在100%負載持續率下.也許,一個EC43輸出3800W,在開關電源上是失敗的(因為要求100%的負載率),但是作為焊機電源,它是成功的!經過實踐,變壓器內置105度溫控下,25度環境溫度,強制風冷,雙管正激ZVT電路200KHZ頻率下,EC43輸出3800W,能達到60%的負載持續率!

董工,聯絡方式我已經在11貼給出,多謝董工賞臉,董工的機器也不錯.

各位老兄:能告訴我這種散熱器那里有賣嗎?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2481421242884617.gif');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/2481421242884673.gif');}" onmousewheel="return imgzoom(this);">

我有

你好!請留下QQ號或電話號,便于聯系為感!

質量和性能如何?

他那個東西不耐酸,不耐堿,榔頭能砸變形了,但是雷擊不會壞.因為它就是一鋁質散熱器.
要是問焊機的質量怎么樣,我還真不好說,不過到目前為止,出了110臺了,還沒有返修記錄.

所有圖片都是實物拍攝,未經PS處理.

樓主哦,請告知具體價格,參數,有意小批量購買,
sandsz@163.com   13707755225  我姓肖
