一個計算公式
N=10*Uin*D/(4*B*Ae*f)
  其中:Uin為輸入電壓(直流最小值),
        D:占空比(最大),
        B:磁感應強度(單位:特斯拉),
        Ae:磁心截面積,(cm*cm),
        f:頻率,(KHz).

一種計算式
N=10*Uin*D/(4*B*Ae*f)
  其中:Uin為輸入電壓(直流最小值),
        D:占空比(最大),
        B:磁感應強度(單位:特斯拉),
        Ae:磁心截面積,(cm*cm),
        f:頻率,(KHz).

限流
當輸出電壓不足才是計算的問題,此為電流被限,查控制電路.

C3兄你好:
按你的式子計算,只有10幾匝,我現在也在10幾匝上,電流調不上去.不知為什么!!!



       阿飛

dwhdy你好:
你的意思是我的電流控制上有問題嗎?能具體一下嗎.

    阿飛

輸出電流調不上去時占空比是多少?
變壓器變比是多少?負載電阻是多少?

謝老師你好
變壓器的變比為15:10,負載是蓄電池.

負載是48v蓄電池充電, 1.5:1的變比很合理.
那一定是控制上的問題

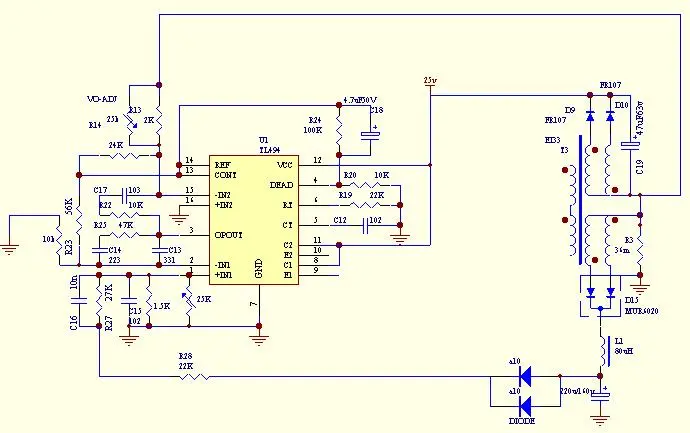

謝老師你好:控制回路圖紙
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1057713690.jpg');}" onmousewheel="return imgzoom(this);">

控制上也應該沒問題的
謝老師:
   我的QQ是68303708,可以聊聊嗎?

        阿飛

控制上應該沒問題的
謝老師:
   我的QQ是68303708,可以聊聊嗎?


       阿飛

控制回路好象是沒問題
1   工作時占空比怎樣(波形)?
2   變壓器的變比為15:10是不是初級15匝次級10匝*2?
3   斷開電壓反饋,短接電流反饋試試(電源電壓用調壓器慢慢向上調)

控制回路好象是沒問題
1 工作時的占空比怎樣(波形)?
2 變壓器的變比為15:10是不是指15匝10匝*2?
3 斷開電壓反饋,短接電流反饋試試.(電源輸入用調壓器向上調)

謝老師你好
1 隨外接負載的加大,電流達到5A時,占空比很大.
2 變壓器的變比為初級15匝,次級為20匝,次級有中心抽頭,全波整流.

   阿飛

電流采用電阻是多少
是用什么樣的東東采用電流的,其阻值是多少?
是否限流了.
將R13(2K)改大點,且電位器阻值調大,看限流是否大點了,輸出電流可能會大些.

電流與變壓器的匝數有關系嗎?
變壓器的匝數(比)與電壓有關,與電流好像沒有多大的關系吧!
電流調不上去,可能是電路的電流環起作用了,也就是限流了.
把電流環的參數調節一下.
包括采樣電阻,和電流環的分壓電阻.

占空比很大,變壓器變比又沒錯,那會是什么原因?
如果隨外接負載的繼續加大,電流達到5A時,占空比減小、電壓下降,那是限流起作用了.短接電流反饋試試.
另外你的變壓器匝數偏少,但這只影響可靠性,和上面的問題無關.

你的電流取樣是在原邊還是副邊?

shuyun老師你好:
shuyun老師你好:
     電流取樣電阻在副邊.

是變比問題
48V蓄電池充電電壓為64.8V,AC220V輸入的半橋電路變壓器變比要1:1到1:1.2時電流才能輸出大,副否則被蓄電池反壓限制.

算算看變壓器變比夠不夠
鉛蓄電池在室溫下以10小時充電率充電,當單體電壓達到2.4v時其充電量己達到90%以上,當電壓繼續上升時,充電電流應該隨電壓的升高而下降,到達充電終止電壓時電流降到極小,也就是說充電電源的輸出特性只要達到57.6v時能輸出額定電流就可以了,就算是64.8V,在1.5:1的變比下在輸入200V時也能達到.

您能告訴我你設計的這臺設備的限流方式及電路形式嗎?

標準的充電器須帶有均充和浮充!

shuyun老師你好:
shuyun老師你好:
   我采用三段式充電,恒流充電,恒壓充電,浮充


      阿飛

變壓器的匝比與輸出電流關系大嗎?
48V蓄電池初充電電壓才為64.8V(即單體為2.7V),一般均充電壓取2.3-2.4V每個單體.
變壓器的匝比與輸出電流關系好像沒有直接的聯系吧,匝比應該是與電壓有關系吧.
我們平時做的電源大多是電壓源,此輸出的電流的大小主要看此負載的大小,(在為限流的情況下,限流是就成了電流源了).

您好!限流并不能單純的看成是電流源!
輸出的電流的大小主要看此負載的大小,這句話我認同!
在相同的負載前提下, 輸出的電流的大小與變壓器的匝比有關!
這其實也是限流與恒流的不同處!

您好!
判斷變壓器是否匝數不夠,您可采用以下的方法:
斷開變壓器副邊與后級連線,用示波起器測量變壓器的原副邊波形加以判斷!
另電流上不去還有可能與限流或限功率電路有關!!

在限流或恒流時一般電路都已經調寬了
此時有個占空比了,
只有在電流互感器時,電流與匝比有關.
變壓器:U1:U2=N1:N2;
電流互感器;I1*N1=I2*N2;

另請教限流和恒流的定義?謝謝!

請教:
斷開電壓反饋,短接電流反饋試試.其中”短接電流反饋“是怎么回事?是短哪點呀?先謝
