松下逆變焊機探討

松下400A逆變手工焊機有防觸電功能,不知哪位有過接觸,它的大致線路是怎么 樣的 .想在奧太的ZX7-400上裝,請指教--
全部回復(27)
正序查看
倒序查看
2009-04-28 18:19
我有原理圖,可以交換
0
回復
as100
LV.3
3
2009-04-29 06:49
防觸電功能只在特殊場合使用,起弧費勁.
0
回復
cindy921
LV.4
4
2009-04-29 08:22
起弧沒啥影響:
AT3的板:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/2562921240964555.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
2009-05-01 17:47
@cindy921
起弧沒啥影響:AT3的板:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/2562921240964555.jpg');}"onmousewheel="returnimgzoom(this);">
不是松下做的
0
回復
cindy921
LV.4
6
2009-05-05 19:11
@五洋電器
不是松下做的
自己仿的,加了一次過流保護[松下現在不裝這個保護了,本人膽小].
去掉了載波遙控.
改變了驅動接口[用日立的驅動板,與其他機種好兼用驅動].
其它沒動.
老兄,沒看上面有商標嗎?可不是“PANASONIC”啊.
0
回復
2009-05-05 21:16
這還不簡單,你在機器的電源線上接一個漏電保護開關代替空氣開關就行了.這開關只要機殼帶電,就立即跳閘.
0
回復
yjlnmy
LV.7
8
2009-06-11 15:19
@秋雨_225
這還不簡單,你在機器的電源線上接一個漏電保護開關代替空氣開關就行了.這開關只要機殼帶電,就立即跳閘.
有做焊機的嗎?
我們是做焊機主變鐵芯的
非晶超微晶材質的 我們可以幫您設計!
需要請加我QQ!
QQ:345521526          阿里旺旺號:yjlnmy
Email:yjlnmy634@163.com     網址:www.hzhckj.com
聯系人:劉思凡              手機:  13221869602
0
回復
307544991
LV.6
9
2009-06-11 16:10
@秋雨_225
這還不簡單,你在機器的電源線上接一個漏電保護開關代替空氣開關就行了.這開關只要機殼帶電,就立即跳閘.
秋雨,“防觸電”功能指的是輸出的空載電壓高引起“觸電”,不是焊機漏電觸電.
很多場合:野外工作,下雨,每個人的抗電能力,..造成工人在換焊條時有“觸電”感覺,所以現在有的大廠[特別是電廠]要求要有“防觸電”功能.
0
回復
fcyg
LV.6
10
2009-06-11 17:00
@cindy921
自己仿的,加了一次過流保護[松下現在不裝這個保護了,本人膽小].去掉了載波遙控.改變了驅動接口[用日立的驅動板,與其他機種好兼用驅動].其它沒動.老兄,沒看上面有商標嗎?可不是“PANASONIC”啊.
陳工啊,您手里好玩的東西還真多~
0
回復
秋雨_225
LV.7
11
2009-06-11 18:43
@307544991
秋雨,“防觸電”功能指的是輸出的空載電壓高引起“觸電”,不是焊機漏電觸電.很多場合:野外工作,下雨,每個人的抗電能力,..造成工人在換焊條時有“觸電”感覺,所以現在有的大廠[特別是電廠]要求要有“防觸電”功能.
你說的這功能就不叫防觸電了.在焊接術語里叫變結構控制.時代早期的ZX7-400就有這功能,后來取掉了.原因是引弧的時候不好起弧.特別是焊接電纜線長的時候,或工件有銹的情況下.因為在沒焊接時,是沒有空載電壓的,是由一個輔助電路提供的9V直流電疊加在主電路上,當焊條短路時,電流傳感器檢測到有電流信號,由一個門檻值很低的比較器翻轉輸出一個高電平去解除PWM芯片的封鎖后,主電路才輸出電流.因為9V的直流電壓太低,當焊接電纜太長或工件有銹或油污的情況下都會導致接觸電阻增大,電流就太小,電流傳感器檢測不到信號,就不能解除封鎖.
0
回復
lyjy
LV.7
12
2009-06-11 19:32
@秋雨_225
你說的這功能就不叫防觸電了.在焊接術語里叫變結構控制.時代早期的ZX7-400就有這功能,后來取掉了.原因是引弧的時候不好起弧.特別是焊接電纜線長的時候,或工件有銹的情況下.因為在沒焊接時,是沒有空載電壓的,是由一個輔助電路提供的9V直流電疊加在主電路上,當焊條短路時,電流傳感器檢測到有電流信號,由一個門檻值很低的比較器翻轉輸出一個高電平去解除PWM芯片的封鎖后,主電路才輸出電流.因為9V的直流電壓太低,當焊接電纜太長或工件有銹或油污的情況下都會導致接觸電阻增大,電流就太小,電流傳感器檢測不到信號,就不能解除封鎖.
松下400A逆變手工焊機的彩葉就叫防觸電[開關]功能!這個名詞的確易誤介,秋雨把功能也說透了!我自己叫它--休止/起動.電路.
奧太的機目前均采用,否則,長時空載下換流電感經常燒毀.
0
回復
孫建寶
LV.5
13
2009-06-11 21:55
@lyjy
松下400A逆變手工焊機的彩葉就叫防觸電[開關]功能!這個名詞的確易誤介,秋雨把功能也說透了!我自己叫它--休止/起動.電路.奧太的機目前均采用,否則,長時空載下換流電感經常燒毀.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3116691244728335.jpg');}" onmousewheel="return imgzoom(this);">

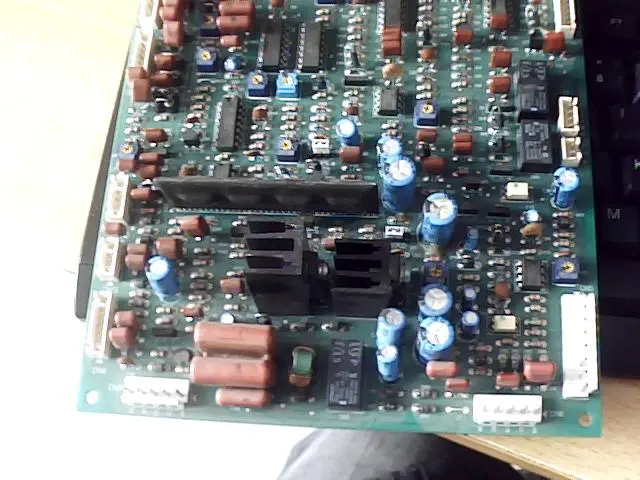

松下315TX-2  松下版號TSM96211有需要的可以交換    13231519849
QQ1078773043
0
回復
307544991
LV.6
14
2009-06-12 08:42
@秋雨_225
你說的這功能就不叫防觸電了.在焊接術語里叫變結構控制.時代早期的ZX7-400就有這功能,后來取掉了.原因是引弧的時候不好起弧.特別是焊接電纜線長的時候,或工件有銹的情況下.因為在沒焊接時,是沒有空載電壓的,是由一個輔助電路提供的9V直流電疊加在主電路上,當焊條短路時,電流傳感器檢測到有電流信號,由一個門檻值很低的比較器翻轉輸出一個高電平去解除PWM芯片的封鎖后,主電路才輸出電流.因為9V的直流電壓太低,當焊接電纜太長或工件有銹或油污的情況下都會導致接觸電阻增大,電流就太小,電流傳感器檢測不到信號,就不能解除封鎖.
1:以前的BX系列有個單獨賣的,也叫“防觸電”裝置.就是里面裝個接觸器.上網查“電焊機防觸電器”就可以看到這種很多產品賣的.
  “變結構控制”,不知道應該在哪個位置叫.因為很多論文寫的“變結構控制”并不是特指哪個功能.只不過是強調與以前的習慣控制有區別而已.
2:時代的控制線路不太了解,但從你說的情況看,應該是有問題的,一個低壓輸出的小信號,如果是檢測電流,很可能會因為信號太弱而使控制失敗.只要改成檢測電壓信號,就容易的多.


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/1635611244767283.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
307544991
LV.6
15
2009-06-12 08:44
@fcyg
陳工啊,您手里好玩的東西還真多~
這是我的同事,不是我.
0
回復
2010-01-05 12:48
@sunluckboy
我有原理圖,可以交換

你好!你有松下的手工圖紙嗎?逆變400的







0
回復
suile97
LV.6
17
2010-01-05 19:19
@307544991
1:以前的BX系列有個單獨賣的,也叫“防觸電”裝置.就是里面裝個接觸器.上網查“電焊機防觸電器”就可以看到這種很多產品賣的.  “變結構控制”,不知道應該在哪個位置叫.因為很多論文寫的“變結構控制”并不是特指哪個功能.只不過是強調與以前的習慣控制有區別而已.2:時代的控制線路不太了解,但從你說的情況看,應該是有問題的,一個低壓輸出的小信號,如果是檢測電流,很可能會因為信號太弱而使控制失敗.只要改成檢測電壓信號,就容易的多.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/78/1635611244767283.jpg');}"onmousewheel="returnimgzoom(this);">
歡迎加入逆變焊機 群 8799899  歡迎加入!
0
回復
bhkj
LV.2
18
2010-01-14 17:14
@suile97
歡迎加入逆變焊機群8799899 歡迎加入!
你好 我司分銷英飛凌

IKW08T120   英飛凌   原裝環保     TO-247   240/包

IKW15T120   英飛凌   原裝環保     TO-247   240/包

IKW20N60T   英飛凌   原裝環保     TO-247   240/包

IKW25T120   英飛凌   原裝環保     TO-247   240/包

IKW25N120T2   英飛凌   原裝環保     TO-247   240/包

IKW40N120T2   英飛凌   原裝環保     TO-247   240/包

IKW40T120   英飛凌   原裝環保     TO-247   240/包

IKW50N60T   英飛凌   原裝環保     TO-247   240/包

IKW75N60T   英飛凌   原裝環保     TO-247   240/包

IKW30N60T   英飛凌   原裝環保     TO-247   240/包

富士                                                                                                                                                                              ESAD92-02     富士      原裝環保     TO-3P     500/盒                                                                                                    2SC2625        富士      原裝環保     TO-3P     500/盒                                                                                                            2SC3320        富士      原裝環保     TO-3P     500/盒                                                                                                    FMH25N50G     富士      原裝環保     TO-3P     500/盒                                                                                                       2SK2611        東芝    原裝環保       TO-3P   500/盒                                                                                                        2SK2698      東芝       原裝           TO-3P   500/盒                                                                                               2SK2837        東芝       原裝           TO-3P   500/盒                                                                                                             聯系方式    0755-83374757/13530320364    蔡先生   QQ767447115    E-mail:bhkjcg@126.com
0
回復
LV.1
19
2010-01-15 11:34
VRD功能,加個輔助電源就可以了,空載輸出的電壓是假的。焊接了才是真實的輸出電壓。
0
回復
suile97
LV.6
20
2010-01-17 00:41
@
VRD功能,加個輔助電源就可以了,空載輸出的電壓是假的。焊接了才是真實的輸出電壓。
奧太ZX7-400  驅動板上的兩個驅動變壓器,匝比和圈數是多少? 請高手指教!
0
回復
2010-01-19 11:13
@
VRD功能,加個輔助電源就可以了,空載輸出的電壓是假的。焊接了才是真實的輸出電壓。
是的用了2個7815和2個741我剛剛修過這機器.是松下AT-400脈寬調制心片是UPC1042
0
回復
2010-01-19 11:14
@sunluckboy
我有原理圖,可以交換
你好!你有松下AT-400II的原理圖嗎?我用資料和你交換.QQ:337910902
0
回復
2010-01-19 11:15
@sunluckboy
我有原理圖,可以交換
誰有松下AT-400II的原理圖?
0
回復
cindy921
LV.4
24
2010-01-21 10:21
@cindy921
起弧沒啥影響:AT3的板:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/2562921240964555.jpg');}"onmousewheel="returnimgzoom(this);">

0
回復
bloon
LV.4
25
2010-02-18 14:57
@cindy921
[圖片]
這機器真漂亮
0
回復
2010-02-18 16:12
@suile97
奧太ZX7-400 驅動板上的兩個驅動變壓器,匝比和圈數是多少?請高手指教!
匝比16:16:16
0
回復
swithken
LV.5
27
2010-03-20 14:57
@307544991
這是我的同事,不是我.

陳總,現在忙什么呢?

0
回復
yanggaozi
LV.4
28
2010-03-29 12:44
@cindy921
[圖片]

這焊機負極裝的輸出端子是紅的,而正極接黑的,真是出新呀

0
