頂一個!

頂你

不錯!夠簡潔明了的,確實這個在一般的應用上不會有問題.問題是要上近一千伏電壓后就不會這么可靠了.
應用魚機的話,有兩點必須要達到的.一是在800V-1000v電壓帶負載一個200W的燈泡要能啟動的了.
第二打嗝很容易燒管,NE555的電路應該是翻轉自鎖可靠.

大師級的發話了,收到謝謝,有待測試改進.會在試驗室用市電整流來測試一下,看通不通過,大家關注.

革命尚未成功,同志仍需努力

首先聲明我是個新手,講的可能不對.我有個問題你那個Q104的BE腳上接的5V穩壓管能起作用嗎?你在Q104的BE腳上接一個電池試試.三極管好像是電流型器件吧!BE只有0.7V吧

呵呵,我也不知道具體是有什么,只是看別人都加了,我畫圖也就加上了,想來應該是短路瞬間脈沖不會把Q104沖壞吧,BE結承受5V是0.7V的壓降,但承受100V或是超出三極管的SPEC後,那就是0V的壓降吧,擊穿了.

其實加了那兩個二極管也把壓降限制了,只是多了一個保險罷了.

我自己到現在還沒保護做完善,其實IGBT低頻應用不加負壓,迅速的過流關斷保護就可以用用了.短路開機是沒問題的,等開機電容充滿電后再短路就非常危險了.幾次這種短路還是燒了一個IGBT管.

還沒有完善?加吸收電路試試.

試驗結果出來了,市電測試NG,工常工作時短路,LM358爆了,MOS也爆了,爆爆,驚心動魄.提醒DIYER試驗要小心呀.注意安全.

先用著不想改了,只要注意下不要開機短路就行.已經用了一個多月了,IGBT機確實省電啊!12AH的電瓶在深水里可以將近用4個小時左右.今天特意帶了照相機拍了些現場的照片和錄像.
這些魚最小的鯽魚都有一斤左右,抓了三大盆有好幾十斤魚.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1638591240912707.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1638591240913065.gif');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1638591240916090.gif');}" onmousewheel="return imgzoom(this);">

上圖是“正弦芯”大師的圖加了個單項可控硅自鎖保護做的機電的魚.IGBT靠這么簡單的保護還不可靠.
現在做了IGBT專驅的樣品在試驗,就差高壓穩壓這關還沒搞好.相信這個會更可靠了.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/1638591240916765.jpg');}" onmousewheel="return imgzoom(this);">

我再頂!30A以下600V高壓可以做到短路沒有問題相對容易多了

你那個場管是多大的,我也有一個,是電磁爐上的1200V25A,能用嗎?
你那高壓是多少V,看你的心里真癢癢.

希望你們?cè)琰c(diǎn)試驗出來,我們也好照著做.

這么省電?我也想做一個了.
大師你的輸出電壓是多少,脈寬調到多少?

電壓在850V左右.頻率20-80(實際只用到30-40),脈寬100US-1200US,淺水200US可以了,深水(0.5m-2m)都不超過1000US.

很好,謝了,

電磁爐上用的25N120可以用做後級輸出的,我們都是在試驗的,就是看能不能短路不燒.

你的33153OK了沒有啊?
1200V的IGBT,你加了多高的電壓呢?

看朋友做的這個IGBT驅動帶150W燈泡負載的波形.電壓984v,200US脈寬時間內連續輸出的功率是(984*984)/320=3000w.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/77/1638591241507547.jpg');}" onmousewheel="return imgzoom(this);">
用的是12v 7AH的電瓶.

瞬時功率相當大,用的什么IGBT,1200V夠嗎?

我的做好了,860伏的電壓,不論是開機短路,還是讓短路開機,都沒有問題,就是必須要獨立的后級供電,不能和主變壓器同時關閉,

後級分開供電很重要,我又搭了一個電路: 555驅動,PC817隔離,555供電用12V電池,後級另20V供電有負壓的圖滕柱驅動MOS或IGBT,可控硅鎖死保護.用220V市電短路測試初步OK .

有圖嗎?讓我們學習一下

瞬時功率那么大,而前級功率并不大,整流濾波電容(儲能)是多大啊?

你這臺機 用的什么后級  有圖沒

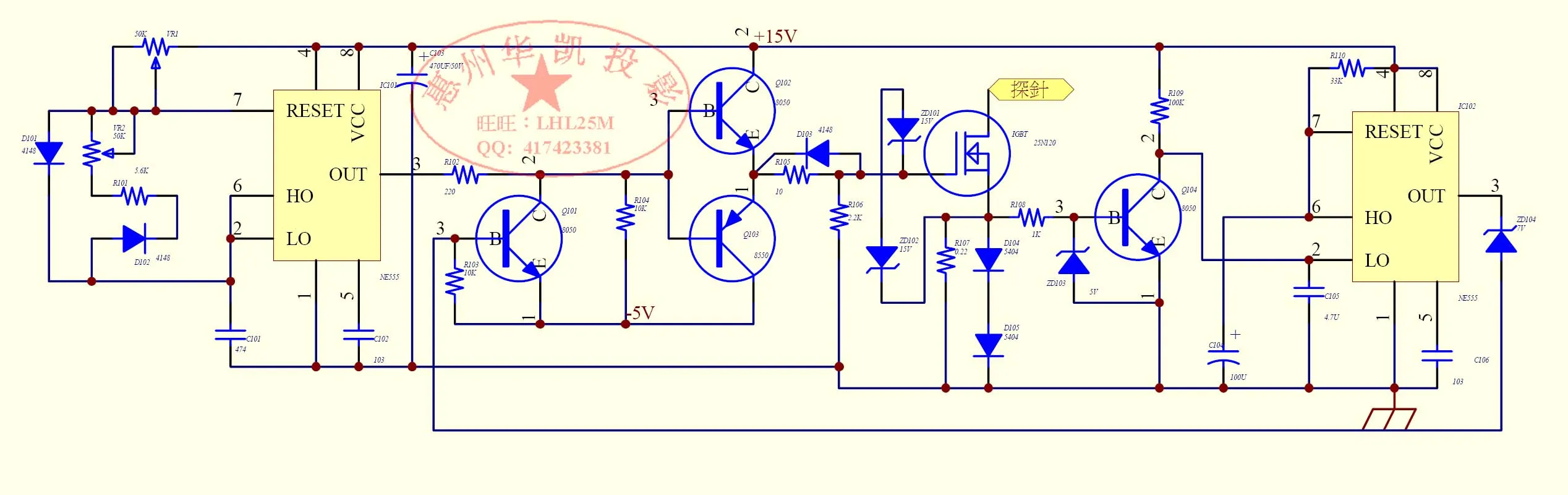

呵呵,不錯有人頂了,那再發一個,都是測試過的,(都是在辦公室測試的,70V電源短路OK)


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/2953481240885534.jpg');}" onmousewheel="return imgzoom(this);">

昨天把原理圖整理了一下,沒有畫全,延時五生秒關機的圖沒放上,過壓空載關機的圖也沒有加上.還有就是後級頻率脈寬電路不是用的555 實際用的是LM358 但原理一樣,大家理解著看.後級MOS驅動的電源是另單獨的電源供電的,不是圖上和主變一起供的,說清楚.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/2953481247539678.jpg');}" onmousewheel="return imgzoom(this);">

此圖試機制作試機過嗎？效果怎么樣？
