本人初次接觸PI芯片.看了一些芯片例子后發現.
PI的反饋電路采用 ,Vo1導通光耦,Vo2給在光耦導通下給電容充電來控制C腳電壓的以達到調節作用.
本人有個問題,萬一Vo1這級電壓升高(假設情況下),而Vo2這一次沒有升高,這樣是不是這個反饋電路就不起作用了?
并且Vo1升高的太多的話,會燒壞光耦上的電阻和穩壓管,怎么辦.
本人初次提問,不知道有沒有提錯,如果有錯的,請PI工程師幫我解釋下,謝謝.
請問關于PI芯片的反饋電路
全部回復(5)
正序查看
倒序查看
@ljh689

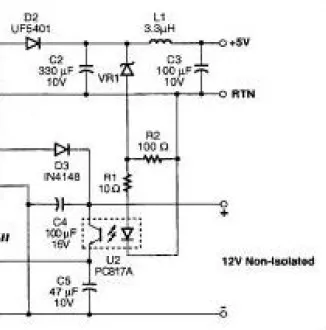

用的是芯片top222y我看手冊上說,+5V為 VR1電壓和光耦二極管電壓 之和這個R1放著是干什么的呢?還有就是萬一+5V變高(非隔離+12V沒變高),這樣會不會引起R1燒毀……
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/76/3259941239773002.jpg');}" onmousewheel="return imgzoom(this);">
剛剛忘記了上傳圖紙
0
回復
@ljh689
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/76/3259941239773002.jpg');}"onmousewheel="returnimgzoom(this);">剛剛忘記了上傳圖紙
不清楚你所說Vo1和Vo2指什么地方的輸出,如果Vo1指LC濾波后的輸出,那么正確選擇穩壓管,就不會發生穩壓管和電阻R1被燒毀的情況.正常工作時,穩壓管導通,產生固定壓降.
