什么意思?能講得清楚點嗎?

我是第一次用到這個軟件,那個PCB是用POWER 做的,顯示的是透明的,就是說能看到所有的工作層,我現在想讓所有的工作層單獨工作,比如:我想進入頂層絲印層,怎么辦啊?

我想把頂層的文字和元件打印出來,可是工作在透明,無法打印,請教這位仁兄如何解決?

這要在CAM里設置,我要下班了,明天再關注你的問題.

我急用啊,朋友,幫幫忙吧

視頻教學下載網 有電源方面的哦

你先找個教程看看吧,就看CAM部分,很簡單的,你會輸出CAM了就會打印你想要打印的任何部分了.

好吧,謝謝這位朋友了

還不是很明白

其實我也是啊,打不出來啊

您發的這個網址很不錯,可就是沒有電子方面的啊,還有,也沒發現POWER的

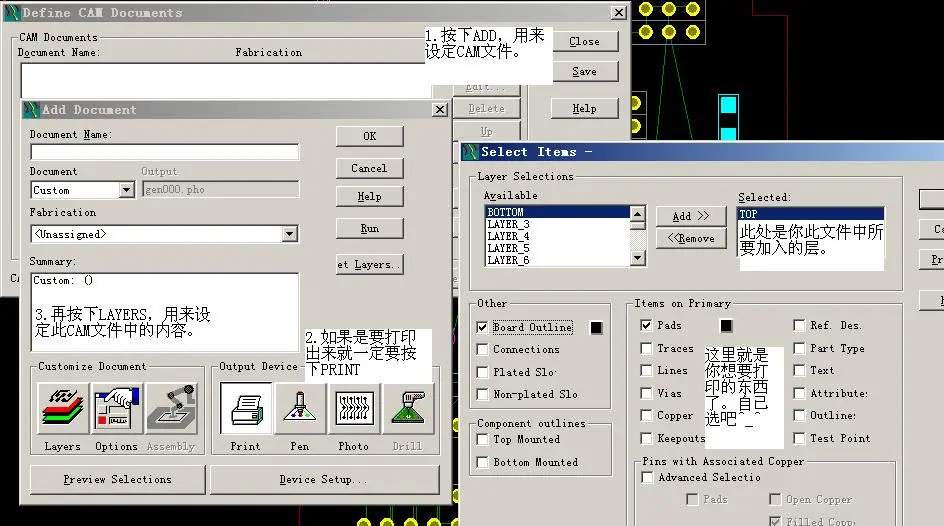

看看下圖吧:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1120095399.jpg');}" onmousewheel="return imgzoom(this);">

看完后知道怎樣打印了吧!

沒錯啦,你想要什么層就選什么層,不要的把它刪掉就行了

可是我怎么進入此界面面,直接叢CAM里進入么?

啟動POWER PCB 然后File/CAM...就可以進入了.

如果你只是想單層顯示,那么shift+S就行如果你是要打印是只顯示單層的話那你在打印的文件(左側欄中右擊屬性)可以刪除添加層

好了,明白了,謝謝這位朋友

對了,還得請教:如何在PCB上測量距離呢?
我會用PROTEL ,第一次用到POWER,挺頭疼的

十字光標放在所要測量距離的第一點上,輸入字母Q回車后出現一條直線,拉到所要測量的第二點有數字顯示所測距離的數值.

謝謝了啊
對了,還得請教:如何設置對象捕捉呢,比如過孔,我想測量?jī)蓚€(gè)過孔間距離,如何讓光標捕捉到過孔的中心呢?

直接點過孔的屬 性,在屬性中得知它們的X,Y座標然后相減,還一個個辦法就是像上面20樓說的方法.

加紅你個小樣,在網上到處想找金幣

在測量命令狀態下,找個空閑地方右鍵,選第二個就可以了.

明白了,真的非常感謝朋友們對我的幫助,幫了我的大忙,客氣話我也就不多說了, 真誠的愿朋友們一切順利!

還得請教:如何在POWER中生成PROTEL格式呢?
