FLYBACK電路的Rsense電阻上會有這樣的高頻振蕩波形!
電路是簡單的FLYBACK電路,功率管是BJT管,BASE驅動,出現了這樣的高頻振蕩波形,頻率都是11M,請高手幫忙解釋下,是什么造成的?
全部回復(4)
正序查看
倒序查看

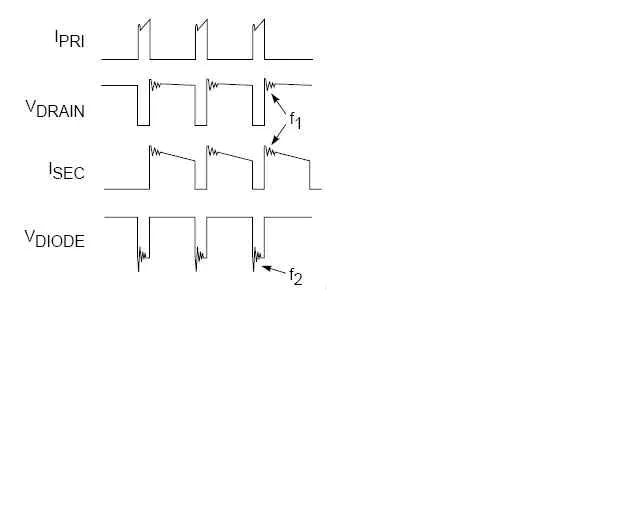

這兩個高頻震蕩是常見的,但第一貼里的兩個高頻也是漏感和寄生電容造成的嗎?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/29451237509980.png');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/29451237509980.png');}" onmousewheel="return imgzoom(this);"> 0
回復
看看這個,有詳細的說明! 3008971237515845.pdf
