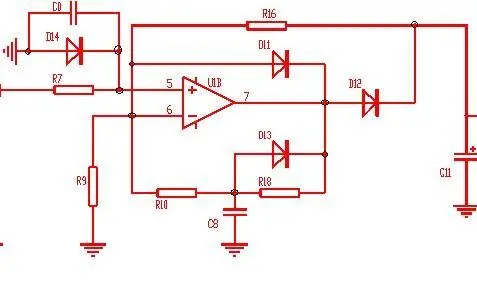

節點不清晰

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/2827781236588652.jpg');}" onmousewheel="return imgzoom(this);">

我已經給節點又重新標識了一下,我知道這是個放大電路,也知道怎么計算放大倍數,關鍵是對其他外圍元件的作用不太明白~~還希望有知道的大蝦給講講,謝謝

沒有人知道嗎?真的非常想知道

這是一個有選頻的運算放大器,(運用於頻率較高的電路中)!

這個電路的前端是從互感器取的交流50Hz正弦波,大約30mA,我個人覺得直接用同相比例放大就可以了,不知道為什么還要那些外圍元件,您講的說有選頻功能,能不能幫忙解釋一下呢~ 謝謝

這個應該是精密半波整流的一部分電路.你可以上網查精密半波整流,估計能找到這個電路.

謝謝您的回復,我也看了,確實是精密半波整流

還有一個問題,希望您能幫我解答一下

就是R10.R18.C8.D13組成的是什么電路啊或者說有什么功能啊

先謝謝了~~

若簡單理解放大電路,IC-5PIN-6PIN不必要接那麼多元件,有1-2個元件反饋足以穩定在工作狀態!
若理解為選頻率:我仔細看5PIN應該接CAPACITANCEC-COIL,而不是DIODE
這個電路的元件參數給出來就好分析了

其他部分我從網上查了查資料,是精密整流電路
但是R10.R18.C8.D13這幾個元件是做什么的我就不知道了
R10=R18=100K
C8=0.22uF
D13=1N4148
