這個又不難,功率密度不高.

效率要求多少?
常用的反激電路,穩壓用432就可

穩壓不能用432,1.25V+1.1V就太高了.

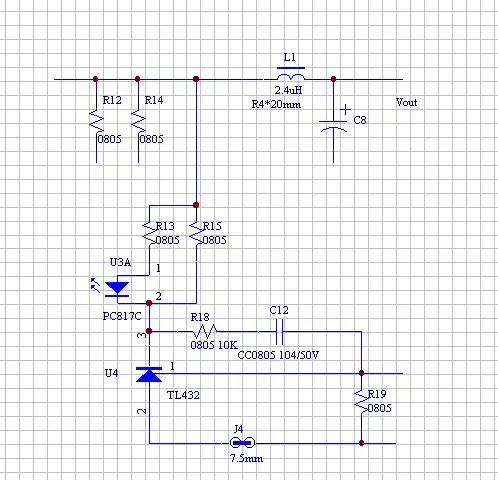

光耦接在濾波電感的前面,變壓器設計時考量一下,如圖,我們有做出同類產品
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1118661365.jpg');}" onmousewheel="return imgzoom(this);">

432K端1.25V, 光偶壓降1.0~1.3V, 而輸出只有2V, 如何使光偶導通?

那請教一下王兄,輸出3.3V用431可不可以(同類電路)?

按照一般的理論計算,2.5+1.3=3.8>3.3V, 應該是不可用的,但是如果實際考慮431的R端到K端的三極管的PN結的作用,K端輸出會對R端的電壓造成影響,讓K端實際上有機會達到2V,因此2+1.3=3.3V,反饋工作可以完成,不過,因PN結壓降的差異性,在大量生產時工作狀態無法保證,不建議這樣使用.
同樣的,2V輸出使用432也是一樣的道理.

有道理,看來我的做法太margin
幸好產品投產也沒什麼大的問題
想來有點後怕,呵呵

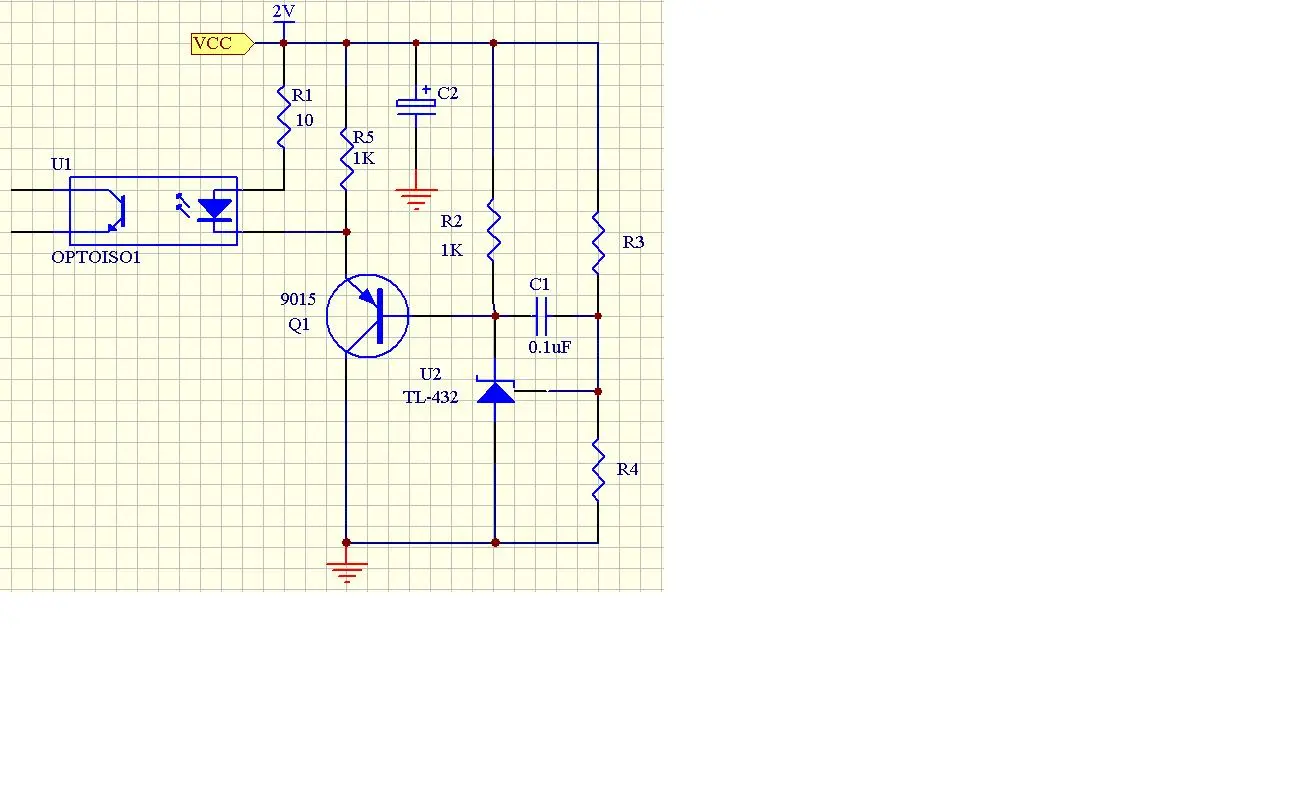

剛想到的看行不行500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/30/1118723504.jpg');}" onmousewheel="return imgzoom(this);">

這好像是哪里的標準電路吧!
