你帶5對  掛吧````````````

33k頻率直推5對很不保險啊老兄!

次級120匝x4=480x2=960V,是否后級高壓濾波有點吃不消過壓軟擊穿而燒整流?按理308用并來擴流也很正常的,話說回來3525直推5對3205是有點吃力

那么多管子,那么大的變壓器,才出500W,要不要我發一個兩對3205帶一只EC36出500W給你看,兩分鐘微溫,頻率才18KHz,不過空載大點500mA.

加大RD看看

昨天我的也是一樣,好熱,不知道 怎么就給穿了~~~

電壓太高了 估計是電容先軟擊穿 造成的二極管發熱
建議你 用全橋整流!

降頻就OK了

電壓也不是很高,就400多V~現在換了,彩電上的二極管又沒事了~~

400V多  占空比設置的小吧 還是帶載后的電壓?

400V多  占空比設置的小吧 還是帶載后的電壓?

有點奇怪了..昨天我的發言怎么就消失了呢..哎...

你好...謝謝你的回復...整流后的電壓不是很高,兩個繞組是分離開的,空載電壓600V左右,帶上1個200W燈泡和帶3個200W燈泡時的電壓基本一樣,都是360V左右...電容我不知道是什么牌子的,以前用過,好像質量也不是特別差...3525直推5對3205貌似挺正常的,我用的是正品價格的IC和場管,呵呵...其實這臺機完全能輸出一個多千瓦,只是我不想讓它輸出那么大功率罷了,用這么多管和這么大變壓器只想把冗余量做大一些,我沒做過魚機,也沒有電魚的經驗,是幫朋友做的,為避免以后“燒雞”的麻煩,成本也不會在乎多那么一點了,和各位DX相比..我實在是太菜了....謝謝大家的指導..真的、
下面是一些相關的圖,昨晚我發過,現在不知道怎么沒有了,那個SCH是臨時畫的,比較亂,反正大概就是那么個意思, 3073891235913177.sch

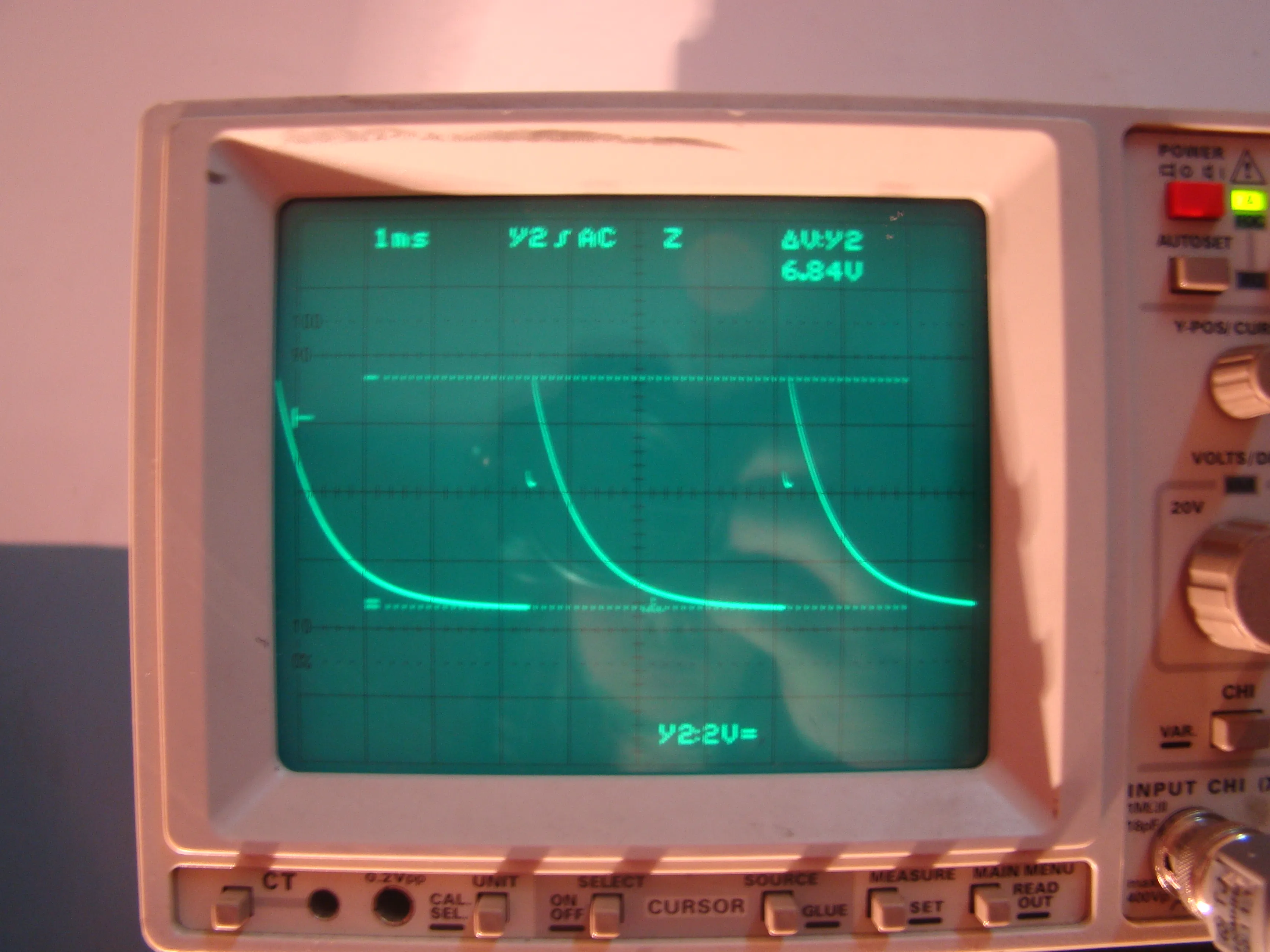

用可控硅輸出帶3只200W燈泡時的波形...請問各位高手,不知道這種輸出能不能電到魚啊,大概能有多大面積呢,大概數..一般的淡水,和長江水應該差不多,...500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/3073891235913577.jpg');}" onmousewheel="return imgzoom(this);">

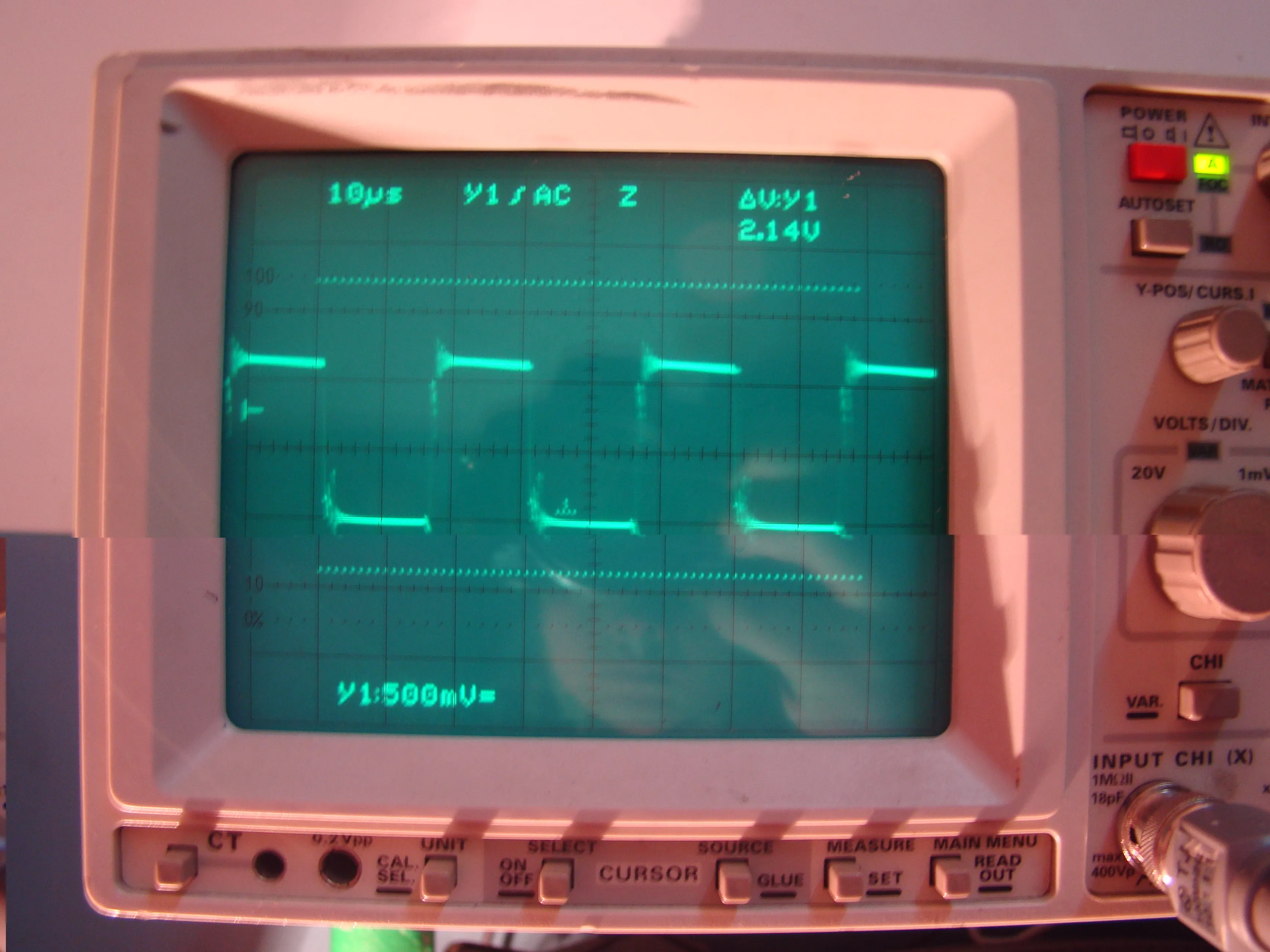

下面是帶3只200W燈泡時3205 G 級的波形...應該還算是正常吧,好像有點寄生振蕩,但信號幅度,上升下降沿都應該還算是勉強湊合吧..請高手指點了,如果真的有需要那我就加一級驅動吧,也不費多大事,洞洞板上還有些空間,呵呵..整流管發熱不會和這個有關系吧...要是這樣.那我真該狠狠的揍自己一頓了..哈哈..500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/3073891235914069.jpg');}" onmousewheel="return imgzoom(this);">

帶載200多V,現在JJ也快好了,只是感覺頻率太高了,燈都不閃~~~電容是3UF的3個一UF的并聯

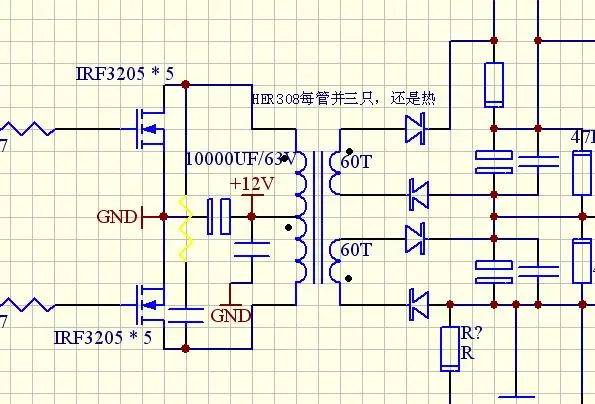

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/1380241235919085.jpg');}" onmousewheel="return imgzoom(this);">
次級線圈首尾要這樣接

謝謝你的回復...我沒有考慮過同名端的問題..好像是反了一組...我改過來看看....謝謝你...

已經將次級線圈調換過了..溫度沒有明顯差異...
不過剛才測波形時才注意到...頻率不對...居然達到了60多K將近70K的輸出頻率,原來是RT電阻上錯了,...那個棕色和紅色沒分清,把20K的電阻用成了10K的了..造成了頻率幾乎整整大一倍...換成10K的電阻后,整流管溫度好像下來了些,不過感覺還是偏高,感覺頻率已經不能再降了..剛才用電位器調節到20K左右..寄生振蕩越來越大了...場管都有些單邊發熱了..用在30K好像都還挺穩定的,原來弄錯的時候,也就是整流管發熱嚴重,其他的也都還行,帶600W的燈泡比市電還要亮一些,3205和變壓器根本就沒有溫度,就是整流管和過流取樣電阻會冒煙...

不知道RU4能不能用在次級整流上面呀...3A/400V..好像還不如HER308呢...各位高手..請推薦幾種適合的二極管吧..最好是TOP—220封裝的...可以加散熱片、、、謝謝了、、..

**此帖已被管理員刪除**

是啊,更可惡的,看到有個保潔員一撕忘了馬上貼,我看過最可惡的是:整個公交站站臺的廣告牌都是被貼得滿滿的.

哎..有中國特色的城市文明...還有在馬路上用畫道路標線的涂料一樣的材料,寫在路上....鏟都鏟不掉..最后路政用火燒,燒玩再鏟...什么世道...呵呵..欲哭無淚...

mur8100  mur8120  FMC-26ua

哈哈,你的不錯啦!!
你也用2513啊,哈哈.我用了很久了,這個管子,質量相當?shù)暮冒?

你的機器你用兩個308串聯來當一個用就可以了.
變壓器漏感導致的高電壓尖峰.還有就是過流采樣那里我不知道你用的是多大的電阻.
后級對電容充電,充電電流比較大的.有幾A的.功率,你算算就知道.
至于你說的可控硅和場管的問題,場管是由于你的脈寬比較寬,而可控硅的脈寬很窄.當然是場管的厲害點了,你只要加大關斷電容就可以了.不過關斷電容越大,其實消耗在關斷電路上的能量也不少哦.

近期我看了些帖子,發現高手都不見了,可能是工作忙啊!!!哈哈,你上面那個過流保護用電流互感器也可以啊.搞個EE10的變壓器就可以了.

現在高手都去做JJ賣了
整流管可以用608,效果很好

謝謝你的熱心指點....
兩個308串聯我試過了...好像也很熱...那次是RT電阻用錯了..輸出頻率達到了70K..現在降下來一些了..好像有點效果了...那個取樣電阻用的是0.33歐姆..2W的...用場管輸出帶600W左右負載時冒煙...呵呵..似乎功率小了點,還有..場管輸出時我都不敢進行短路試驗..很有可能場管就掛了...那個2513確實很厲害..短路時那個1平方的銅絲都燒斷了,火花很大,聲音像打雷一般...我以為要完了..其實還健在.呵呵...
可控硅輸出時,脈寬好像是很小,關斷電容我曾今加到了35uF...1.5P空調壓縮機的啟動電容...好像只是頻率變了些...1.2線徑的電感好像要著火似的..呵呵..溫度很高..后來換成10uF的了...好了一些..也能輸出600W以上的功率了...正如你所說的..消耗在后級的功率很可觀...用場管輸出就好很多了..基本沒什么熱量...
你的建議很好..我試試看用互感器檢測....
好了..有事去了..等會回來..謝謝你..

可控硅2513??什么牌子的啊??給個全名稱??

就是這個了...好像是25A 1300V...正如思思兄所說的..真的很不錯...
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/3073891235989745.jpg');}" onmousewheel="return imgzoom(this);">

謝謝你的回復...我記下了...下次去華龍看看,還有樓下有位朋友提到的HER608....謝謝...

那買的?杭州電子市場有嗎?

應該哪都有賣吧..我在南京華龍買的...很普通的..價格和3205差不多..我那時買的好像是5.5還是6.5的..現在估計也就4塊左右吧~~

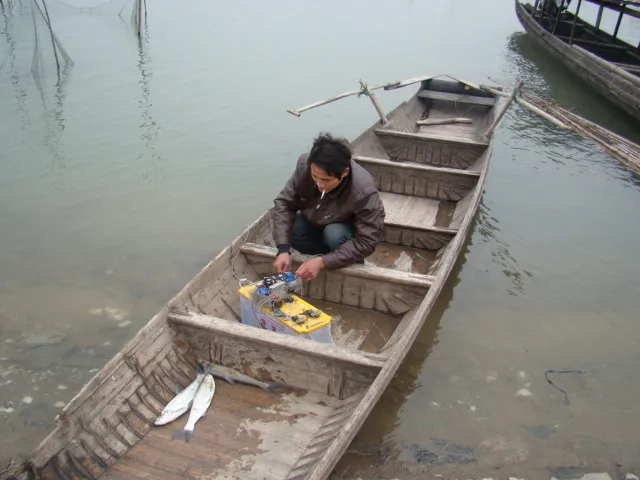

今天去試機了...效果也還可以...水深大概有2~6米左右..水面大概有500~800米寬有5公里長...由于這里是人承包的...和熟人打了招呼,說是來試機的,電了不少,但都沒撈,圖上的魚我們當?shù)亟械讉}...也許就是大家說的白條吧..聽說這種魚是害魚,會吃別的魚..所以就撈上來幾條...聽朋友講,天冷的時候魚一般都在深水里,是不容易電上來的...后級的功率輸出我限制在600W到800W之間,對那么深的水可能也沒了作用,看來要加大輸出功率才行了..前級能有1000W多一點的穩定功率,考慮到冗余量,所以才限制在了800W...但還是把1.2線徑的電感給燒了..呵呵..整流管的溫度還是很高...臨時加了個風扇,居然也相安無事...有點意外,過幾天去電子城找些合適的整流管試試看...那條小船搖晃的厲害...坐在船底我動都不敢動一下...所以都沒機會拍照..這圖是在回岸后拍的...魚也送了人...感覺還是蠻開心的...呵呵...和專業捕魚的相比..也許這就叫樂趣吧....也衷心的祝愿各位漁友能夠找到自己的快樂...呵呵....500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/3073891236092477.jpg');}" onmousewheel="return imgzoom(this);">
