請問3.3v的電壓是怎么產生的?請大家幫忙解釋一下!謝謝
一個簡單的電路,看不太明白,請大家幫忙分析一下
請問3.3v的電壓是怎么產生的?請大家幫忙解釋一下!謝謝
全部回復(9)
正序查看
倒序查看
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1117522173.jpg');}" onmousewheel="return imgzoom(this);">

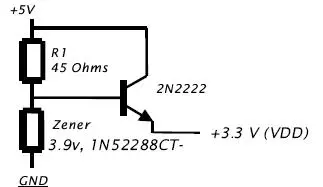

上面電路少點東西,請看這個電路
0
回復
@lsq0252
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/29/1117522173.jpg');}"onmousewheel="returnimgzoom(this);">上面電路少點東西,請看這個電路
Vout=Vz-Vbe
=3.9V-0.6V
=3.3V
=3.9V-0.6V
=3.3V
0
回復
@lsq0252
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/29/1117522173.jpg');}"onmousewheel="returnimgzoom(this);">上面電路少點東西,請看這個電路
穩壓管的值為3.9v,也就是三極管的基極電壓為3.9v,減去三極管的基-射極導通電壓0.6v,不就是3.3v了呀.
0
回復
