全橋驅動用什末型號IC?

高壓觸發脈沖
1117429626.tif

高壓觸發脈沖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1117429772.jpg');}" onmousewheel="return imgzoom(this);">

高壓觸發脈沖
1117429831.tif

貼錯了!  :(

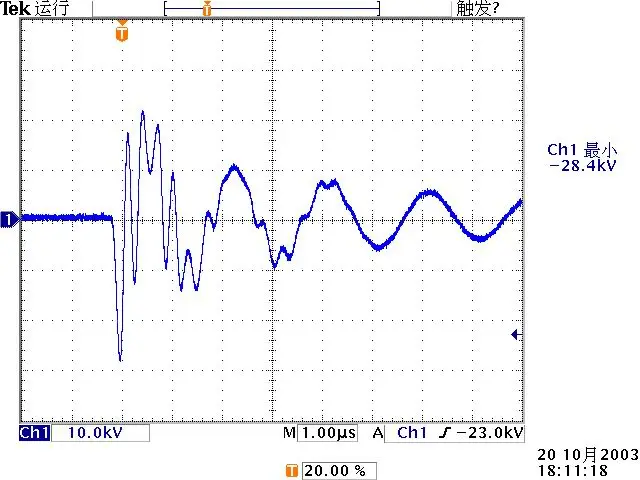

高壓觸發脈沖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1117430121.jpg');}" onmousewheel="return imgzoom(this);">

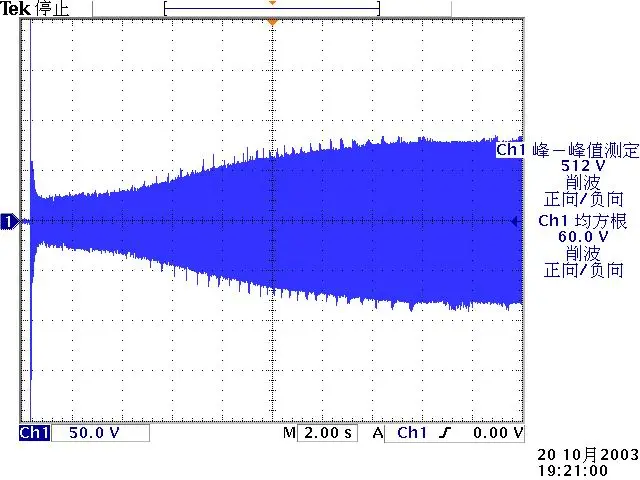

冷燈啟動電壓包絡500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1117430267.jpg');}" onmousewheel="return imgzoom(this);">

冷燈啟動電流包絡
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1117430415.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1117430499.jpg');}" onmousewheel="return imgzoom(this);">

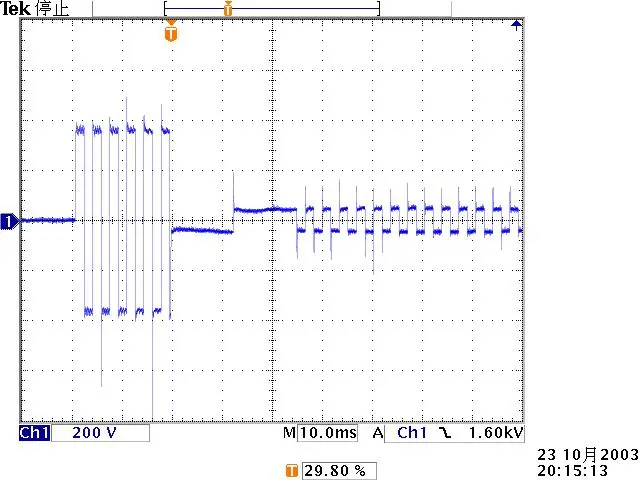

冷燈啟動瞬間燈電壓前沿

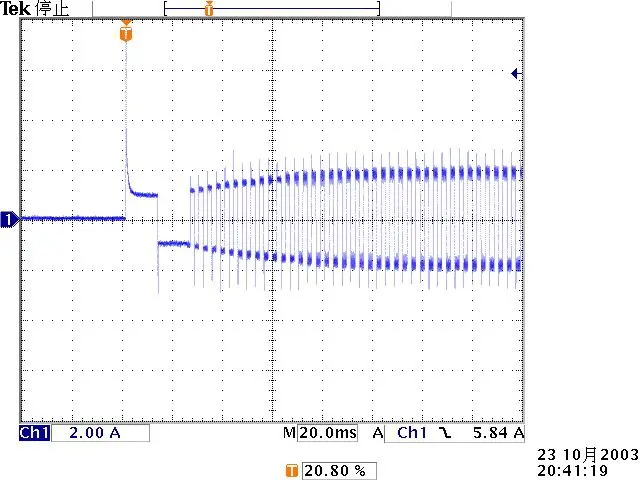

冷燈啟動瞬間燈電流前沿
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1117430596.jpg');}" onmousewheel="return imgzoom(this);">

它的全橋推動用的是分立件,沒用IC,恒功率控制由PIC單片機來完成,至于它為什么不用IC的推動,我沒做進一步的研究,也沒解剝它的電路.

HE HE我最近每天要修我們生產過程中的問題HID,修得我心驚肉跳的.開機的時候要祈禱放電管不要發出可怕的聲音.

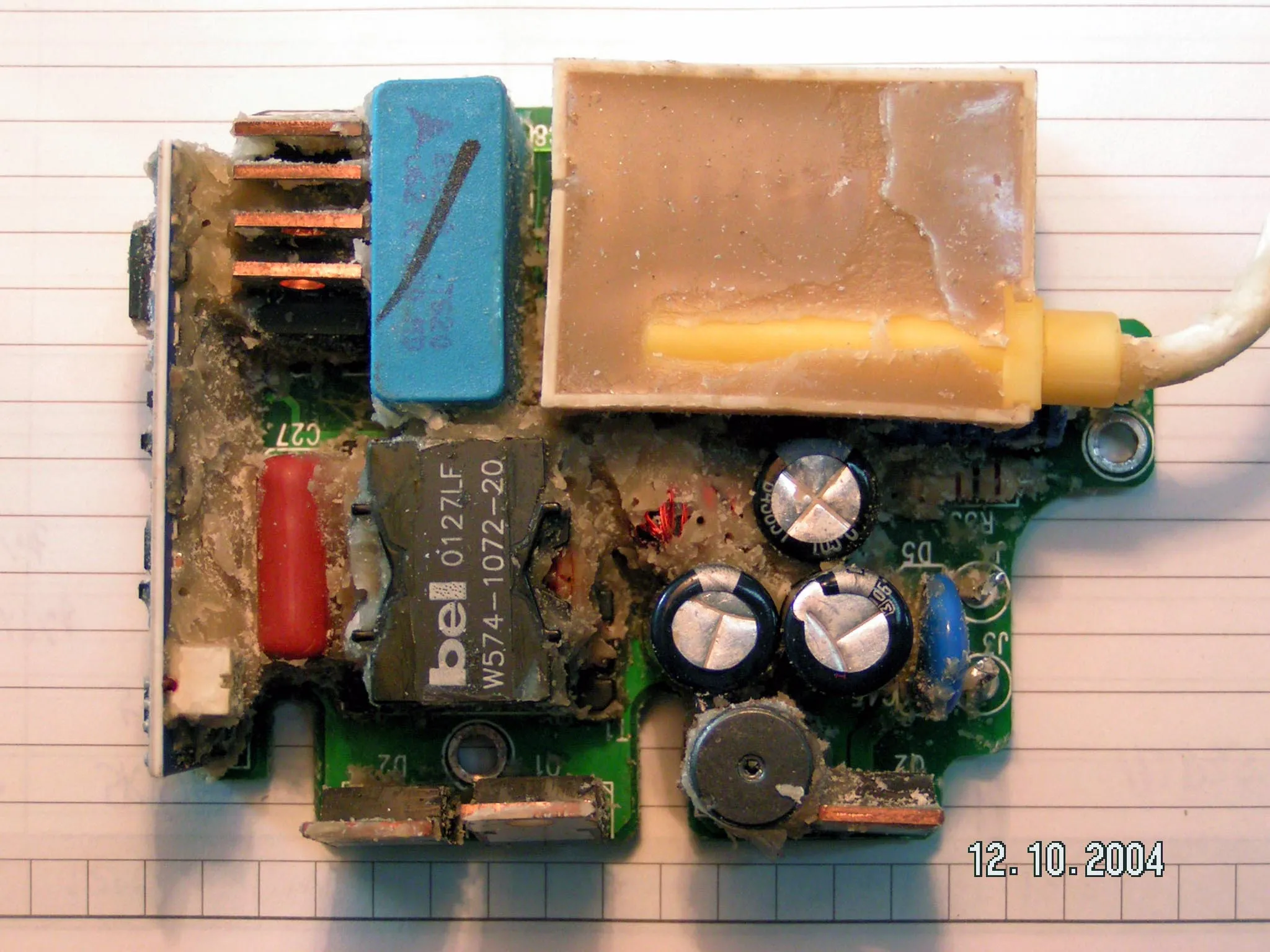

我放一個另一角度的圖[不是我的,也是以前在本論壇下載的,多謝上傳的兄弟(忘了是誰上傳的啦) :) ]
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1117462968.jpg');}" onmousewheel="return imgzoom(this);">

請教ahid兄:
全橋mosfet的型號是什么?
能給出分離元件的全橋推動電路嗎?

我的安定器也會出現2次激發的聲音,特別是開關速度超過1秒內10幾次的話

估計是IRF740S的

能否告知全橋用的MOS管的型號?

如果開關速度這么快的話,估計放電管也要改進的.要用開關放電管,不能用氣體放電管.

已經使用lily的開關管了,他們說是開關管的哦,呵呵,可是還是沒有改善:(你的聯系方式來一個

2sk1507

2sk1507

是嗎? 別的客戶沒有說這樣的情況喲, 能告訴我詳細情況嗎?

你用EPCOS的會不會有這樣的情況呢???

2SK1507是全塑封的,看圖片卻是TO-220AB封裝的,奇怪?
2SK1507-01MR.pdf

抱歉,搞錯了.應該是840或者740之類的.

不用著急啦,我是說每秒十幾次的連續開關,才會有這個問題.如果每秒間隔啟動,沒有問題的.

嘿嘿,看來你也會錯.其實一般就是用840,740,因為我也沒有去拆Osram的.不過Hella有用740的,偶們也是.

如果是我的管子有問題,我要改進才行呀,如果不是我的管子的問題你也要查出是什么原因呀,這樣才能解決問題的.
