看看它是如何工作的

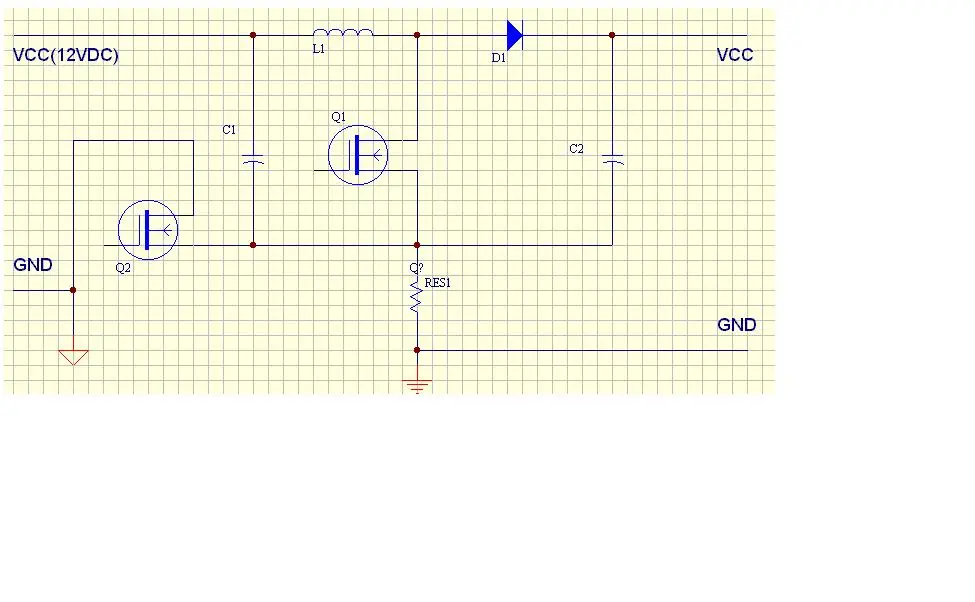

各位老大,看看它是如何實現降升壓輸出的
輸出9--35可調.
我看了半天都不明白.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1077268425.jpg');}" onmousewheel="return imgzoom(this);">

我想了很久,沒有下落!!你能盡可能把圖紙補全呢?比如MOSFET的D、S極?
2

怎么看也看不出它有降壓功能.
.

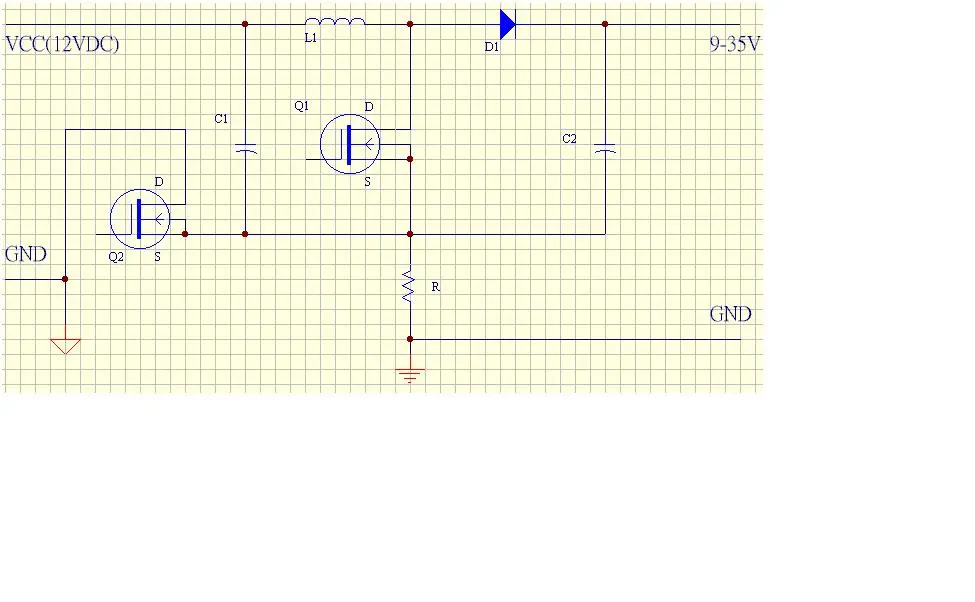

基本情況
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1077278543.jpg');}" onmousewheel="return imgzoom(this);">
這是一個冰箱用電源,負載是電機,要求變壓變頻.
我從它的樣板上只能提供這么信息.我也不太明白,
它是如何降壓的,
其輸入、輸出地隔離.(不是直接相通的意思)

感覺比較怪哦
從圖上看不出隔離的么,還有Q2的方向你有沒有畫對啊,還有R
用來干嗎,R倒可以在帶負載的時候起降壓作用,不過這樣效率
未免太低了~

Q2
Q2沒有畫錯,這是一個美國公司做的產品
R的阻值很小.0.35R

如果這樣的話
怎么看都是個boost電路,因?yàn)槿绻鸔2是mosfet的話,有體二極管,在這里似乎沒作用了.你確信你的圖是完整的么?

圖紙沒錯.
你有沒有什么好的建議呀,
Q2是一個60V/85A的MOS  Q1是一個60V/45A的MOS

這樣開來這個功率不小哦
如果輸出電流有10A的話,R上的壓降也有3.5V哦,不可小覷,
不過我還是覺得很奇怪,就是那個Q2.看來你有可能去測一下
波形

我也很奇怪
功率有80W.負載是一個三相星形連接的電機.
我這里沒有負載,不能起動.就是說升降壓以后要分頻分相驅動電機.
sometimes大哥有沒有好的建議.謝謝
幫忙幫忙...

假如,圖紙真是這樣子,我真的想不通了!!!!
1

是啊
CHINUN大哥,可有什么方法解決嗎,
給點意見.

看起來你就做推挽吧,用變壓器來做吧!!!!
1

如果只有80W的話
如果不隔離,可以采用buck-boost電路試試

你好.
能給個具體一點的電路嗎.謝

你好.
能給個具體一點的電路嗎.謝

降壓很簡單啊
!大家怎么要想半天.

這個電路就可以實現升將壓
我也是第一次看到,但一看就知道可以實現升降壓,升壓時

繼續
Q2可以常通,Q1調節輸出電壓,降壓時Q1關閉,Q2調節輸出電壓,我實在看不出有什么難度.

繼續
當然升壓時,Q1、Q2可以同時開通或關斷

Q2并聯著一個小電阻,如何調壓?
?

看看Q2的體二極管方向.
我覺得這樣接是無法實現斬波降壓的.

把L1、D1、Q2、RES1的壓降加起來就大于3V,12-3=9.Q2用來防輸入反接的
.

Q2只用來防反接,Q2關不關斷對電路可以說沒影響,Q2關斷時相當于一個二極管正向?qū)?br>Q2關不關斷對電路可以說沒影響,Q2關斷時相當于一個二極管正向?qū)?Q2開通相相當于一個阻值很小的電阻.

是的
Q2反過來才對

buck-boost其實就是不隔離的反激
可以參照反激變換器設計.

你真是太調皮了
咔咔

Q2畫得不明確
并且標了二個GND是有問題的,輸出的GND和輸入的GND之間有浮動的,不應該這樣標注,應該要區分開,不能都用GND標在上面,

電路畫得可能有差錯,但還是可以看出來的
對技術我是很嚴肅的,圖中包括二個“GND”的標法是錯誤的,和Q2管的極性不明確,但這沒關系,根據電路的要求和主要結構還是一眼就可以知道的.

我想你肯定畫錯了,一個很好的升降壓電路.
一個很好的升降壓電路,被你Q2管這么一標就什么也不是了,讓大家在這里瞎吵,不過你提供的這個電路的方案思路滿好的,已存入大腦內存,謝謝.
