各位大俠好,本人設計一款電源,采用uc3843,正激方式,調試過程中,發現在負載低于一定負載的情況下,如五分之一滿載以下,mos管珊極調制脈沖寬窄變化比較大,一寬一窄,窄脈沖甚至有時只有一個尖峰,這時輸出紋波較大,mos管功耗較大,請各位大俠指點迷津,不勝感激!

全部回復(12)

只看樓主

正序查看

倒序查看

chinun-lee

LV.7

2004-02-03 17:28

看看能否幫你:
1、有可能電路存在自激,反饋補償不好!
2、變壓器的參數設計不良.

回復

rjxie

LV.2

2004-02-03 17:35

估計反饋網絡有問題
辦法:
1,電流采樣信號加斜率補償
2,調整反饋增益
3,加小電容,抑制干擾.

回復

wood

LV.1

2004-02-04 09:16

@chinun-lee

看看能否幫你:1、有可能電路存在自激,反饋補償不好!2、變壓器的參數設計不良.

再請教
謝謝,如果是變壓器就比較麻煩一些,反饋補償的話該怎樣做較好呢,調節3843一、二角間的阻容或是電流反饋端rc值嗎?我試過,后者有一點效果,但是沒有治本.

回復

chinun-lee

LV.7

2004-02-04 11:21

@wood

再請教謝謝,如果是變壓器就比較麻煩一些,反饋補償的話該怎樣做較好呢,調節3843一、二角間的阻容或是電流反饋端rc值嗎?我試過,后者有一點效果,但是沒有治本.

o,shut!!!我沒有更好的辦法了!
!

回復

zero_lee

LV.5

2004-02-04 12:42

@chinun-lee

看看能否幫你:1、有可能電路存在自激,反饋補償不好!2、變壓器的參數設計不良.

建議
建議chinun兄再深入些...

回復

chinun-lee

LV.7

2004-02-04 13:31

@wood

再請教謝謝,如果是變壓器就比較麻煩一些,反饋補償的話該怎樣做較好呢,調節3843一、二角間的阻容或是電流反饋端rc值嗎?我試過,后者有一點效果,但是沒有治本.

o,你次級側還有反饋比較吧!那個補償也同樣重要,不過那我沒有定律,是靠感覺!!
1

回復

chinun-lee

LV.7

2004-02-04 13:36

@zero_lee

建議建議chinun兄再深入些...

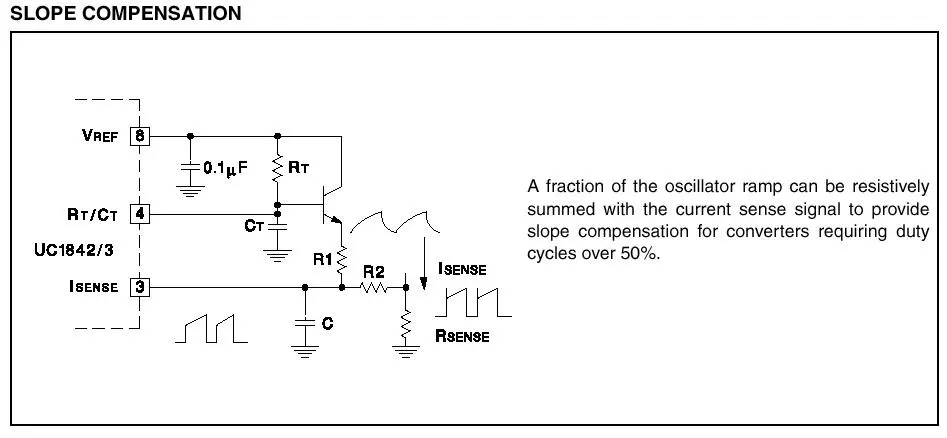

我就知道那么多了,看下面:(麻煩WOOD兄也留意)
