IRF2807燒管原因
仿照客戶樣機做了一個從12V升壓到48V,1A的電源,現出現IRF2807燒管,我是初次做電源,請各位高手指點一下,附圖. 2843801234771583.pdf
全部回復(11)
正序查看
倒序查看
@owen.tao

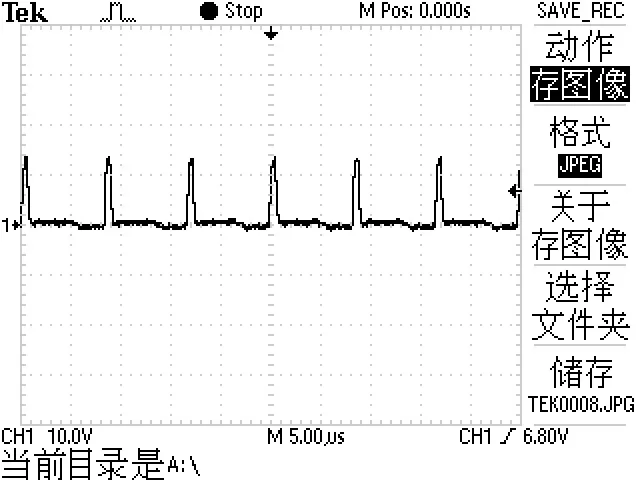

Q3和Q4的G極PWM波形如附圖,是一樣的.我有一點不明白,按說是推挽輸出,應該波形是反相的,即一個導通,一個截止.我試過用一個IRF2807也能工作,升壓至48V.
波形圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/2843801235024163.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/2843801235024163.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@owen.tao
波形圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/2843801235024163.jpg');}"onmousewheel="returnimgzoom(this);">
輸入空載電流170ma
0
回復
@owen.tao
輸入空載電流170ma

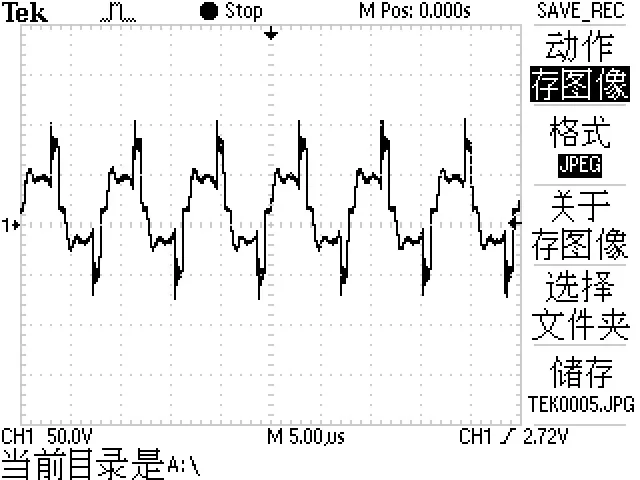

T1 8腳,7腳波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/2843801235028366.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/2843801235028366.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@owen.tao
T18腳,7腳波形[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/74/2843801235028366.jpg');}"onmousewheel="returnimgzoom(this);">
一個IRF2807是可以到48V 但是只工作了一半
另一半沒有工作
輸出電流達不到
另一半沒有工作
輸出電流達不到
0
回復
@power20071983
還有 你測一下DS 峰值多少?也沒有吸收回路

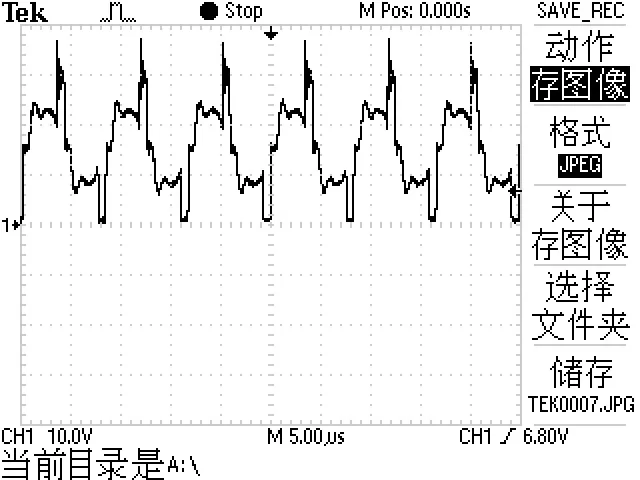

D S波行如附圖,Vp-p 38V
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/2843801235177060.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/2843801235177060.jpg');}" onmousewheel="return imgzoom(this);"> 0
