我們這里就是沒有MJ4502賣啊,可能很貴吧,可以給個零售價嗎?

MJ4502 30A 100V ,這是它的基本參數,你可以找個參數一致的代替啊?但是先要分清楚他是NPN還是PNP三極管.

是達林頓管子,什么價位啊,估計很貴吧

原裝正品要好幾十,拆機的都要十幾二十塊一個

基本是這個價位啦

NPN的用11032PNP的用11033拆機管10塊左右.

對1103系列金封也是達林頓,而且和你的管參數差不多

11032 11033 參數100v40A

是PNP的.外殼接的電池負極.可以用場管做個電路來代替達林頓嗎?

前級是3524嗎?是的話就有戲

500瓦的變壓器ups一般都是場管的.

哈哈  看圖了是3524能改.

改完了保護還起作用嗎?

改功率管和保護沒什么大關系,就是管子驅動要改一改呀.

我看了下3524的11  14輸出到8050,水泥電阻3W 200毆降壓給8050的C供電.E輸出到TIP41C基極,發射極通過10歐到地.集電極輸出到達林頓.看樣子是可以改裝的,不知道會不會成功啊

我印象500瓦的ups3524輸出串個2極管直接驅動場管,g極加個2極管在做放電通路,查查資料吧祝你成功啊.

也只有這樣了,查資料,邊看邊弄啊,大家有資料的 給小弟發份,感激不盡啊

http://www.elecbbs.com/attachment/20070115/11DR60SPG04P46.jpg?x-oss-process=image/watermark,g_center,image_YXJ0aWNsZS9wdWJsaWMvd2F0ZXJtYXJrLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzQwCg,t_20看看這個有用嗎?

非常感謝,可惜只有一半的圖,關鍵部分沒有哦.

改做魚機!哈

500wUPS變壓器那紅色12V線干嘛的?


有白色小插頭那兩條

  500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/2687331234543765.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/74/2687331234543774.jpg');}" onmousewheel="return imgzoom(this);">

好象是個檢測電壓的,你不插上就不能工作.

我打算把它改充電器

大家?guī)兔聪掳?,3524可以直推2對75N75嗎

完全可以,成品機就這么干的.

請問有圖嗎,上個來學習下.不甚感激

http://www.elecbbs.com/attachment/20070115/11DR60SPG04P46.jpg?x-oss-process=image/watermark,g_center,image_YXJ0aWNsZS9wdWJsaWMvd2F0ZXJtYXJrLnBuZz94LW9zcy1wcm9jZXNzPWltYWdlL3Jlc2l6ZSxQXzQwCg,t_20///////////輸出直接推場管

哈哈,那寶貝還沒修好嗎?

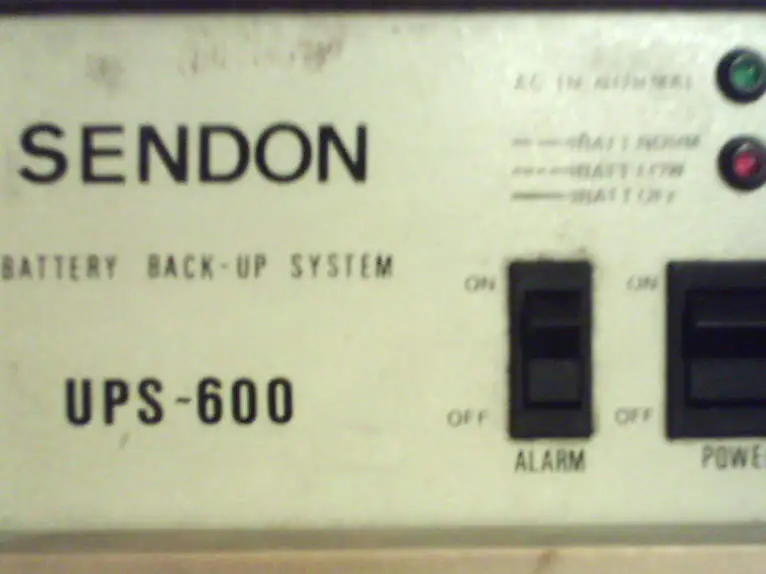

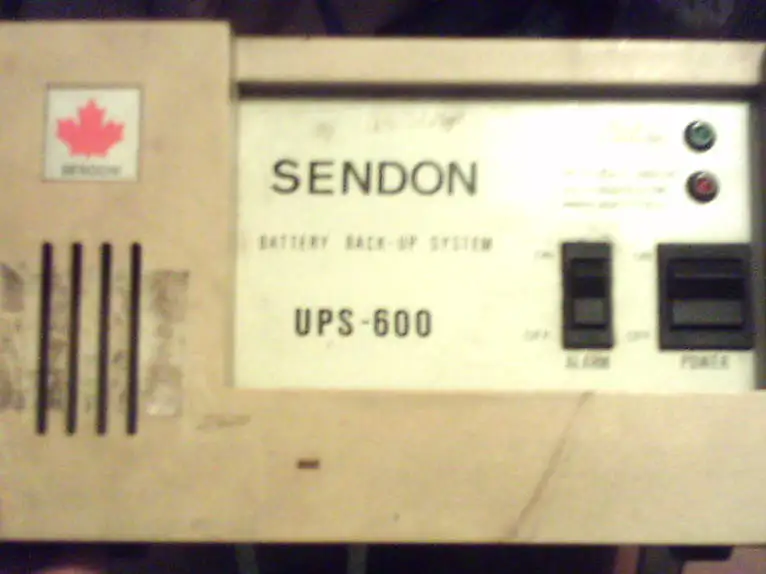

真巧我也有兩臺比你早一點的UPS-6OO,有一臺重新替換了功率管用MJ11033/25$*4只
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3216401244126823.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/78/3216401244126855.jpg');}" onmousewheel="return imgzoom(this);">

感謝大家?guī)兔?由于一直沒有找到借鑒的圖紙,都沒有成功.在3524的輸出11和14腳串聯1N4148到場管60N06,G腳電壓0.9,場管沒有工作,不知道什么原因.后來把原機的推動管8050焊下,再空載開機,G電壓2.5,場管發熱,空載電流1.8A.我找了個12V供電的UPS,測量它的G電壓也是0.9啊,它怎么就能工作,而且空載不發熱.
