求助:5V輸入30V輸出負載電流不到50mA的升壓電路(請高手指點)

用MC34063A 可以嗎.三天之內讓我搞定.我真是一愁莫展,在這方面我是新手啊.我用MAX1605按照它資料上的典型應用連接了一個電路,好象不行!!哪位大哥大姐出手相救在下一命,小弟必飲水思源,涌泉相報.

全部回復(9)

只看樓主

正序查看

倒序查看

LV.1

2005-04-28 11:23

升壓芯片很多,你是一定要用MAX1605嗎?沒有用過,不清楚
我倒是很想推薦我們的芯片,不過三天,連樣品都拿不到的.

回復

jenlous_guy

LV.1

2005-04-28 11:29

升壓芯片很多,你是一定要用MAX1605嗎?沒有用過,不清楚我倒是很想推薦我們的芯片,不過三天,連樣品都拿不到的.

我是現在手頭上只有MAX1605,別的芯片也行啊,象MC34063那種,我可以去找,理論上可以嗎,怎么實現??能不能給我兩個例子,帶圖的,深表謝意.我現在懷疑MAX1605不能用在這.

回復

LV.1

2005-04-28 11:41

@jenlous_guy

34063應該不行,1605剛剛看了一下,如果你只有50mV,應該可以,不過30V可能屬于臨界值,需要做試驗

回復

jenlous_guy

LV.1

2005-04-28 12:15

34063應該不行,1605剛剛看了一下,如果你只有50mV,應該可以,不過30V可能屬于臨界值,需要做試驗

難道沒人用過嗎, 哎呀,我現在急啊.

回復

LV.1

2005-04-28 12:20

@jenlous_guy

你有什么問題要寫明白,否則別人沒有辦法幫你啊

回復

winstone

LV.5

2005-04-28 13:51

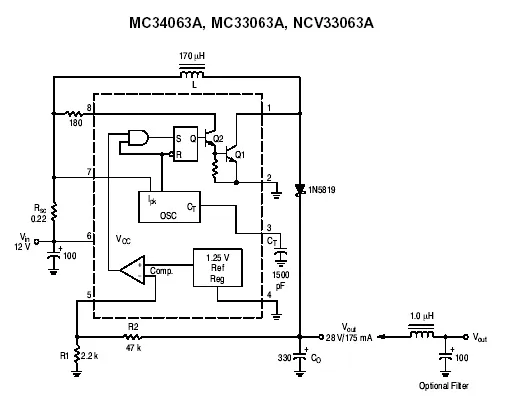

MC34063A可以用,按照DATASHEET上的電路去做就可以了.

回復

winstone

LV.5

2005-04-28 13:54

@winstone

MC34063A可以用,按照DATASHEET上的電路去做就可以了.

調整電感量.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1114667643.jpg');}" onmousewheel="return imgzoom(this);">

回復

jenlous_guy

LV.1

2005-04-28 15:40

@winstone

調整電感量.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1114667643.jpg');}"onmousewheel="returnimgzoom(this);">

多謝各位大俠仗義相助.我問一下,二極管IN5819很重要嗎??能不能換成別的二極管啊,我這沒有這種管子.調整電感就能調整輸出電壓嗎?我沒有看明白圖中下面電感兩邊的Vout都是輸出端??接在一起?
