二極管隔離后只能輸出或是吸收電流,肯定不好用.
為什么要自找麻煩,用3843不得了!

關鍵是我這個電路是要設計成基準電壓可調從而調節占空比改變輸出電壓,3843中的參考電壓已經固定為2.5v了,有考慮用3846,但是覺得接線好麻煩,還有就是當占空比大于50%的時候要進行諧波補償,這個是不是和電壓型中的誤差放大器補償是一樣的?

還有就是我這個電路有可能處于占空比大于50%的工作狀態,也可能處于小于50%的狀態,當小于50%的時候,也用斜波補償,會不會反而使系統不穩定?

3525不行就用494吧.

調反饋也可以調占空比.

用13角輸出,將11、14角接地,驅動變壓器屆13角,變壓器的另一端接電源.即可.

哦!原來是這樣連的,這樣不是和sg3524的連接法一樣了,我以前理解錯了,呵呵,謝謝了.

再問一下,這些接的電阻一般取多大啊,我取50行不?

取零也可以,在13角在串一個電阻,多大值根據你的負載,一般不上沖,上升沿平直即可.

下圖是我按照你的指點仿真出來的圖,雖然最終也可以達到穩壓,但是對它剛開始的驅動波形甚是不解,能幫我解釋一下嗎.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1114571646.jpg');}" onmousewheel="return imgzoom(this);">
在驅動變壓器原級如果加一個隔直電容下去,波形就出不來,不加下是可以出來,但是開始時的驅動電壓為什么是負的?

驅動變壓器,按照你的圖示工作在單向磁化,需要在變壓器前并一個吸收二極管.
因為變壓器沒有復位.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1114696819.jpg');}" onmousewheel="return imgzoom(this);">
不知道兄臺所指 的是不是這個意思 ?我對變壓器這些不是很懂,這個結果還是不正確,電阻100移到下面得出下面的仿真圖,也是不正確,請兄臺再指點一下,謝謝了 500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1114697008.jpg');}" onmousewheel="return imgzoom(this);">

樓上的兄弟們是在說3525嗎,我怎么覺得陌生啊,它的資料好像不是這樣子的吧.

用的是saber吧,能不能傳一個原文件上來看看,謝謝!

能不能將你的3525的電路給我參考一下,我是用494做控制的.
alwyh613@163.com

你的圖畫的不全,不好分析,可以達到90%的脈寬,很多書上都有介紹

幾點不明白,1、你既然要實現90占空比,,為何要用變壓器驅動,3525驅動90以上近似直流,怎么用變壓器傳輸變換.
2、你既要求90以上驅動比,IGBT前為何要加隔直電容.
恕我菜,請解釋與我.
如果想90以上驅動比,可以將3525與變壓器接成全橋,即11、14角接變壓器,13角接限流電阻(不要太大,10幾歐就可以,以增加驅動功率,加快上升速率),變壓器次級用全波整流驅動IGBT,用電阻瀉放(小一點,以加快下降速率).

恕我沒有細看圖,以上回答有誤,賠罪了.

我準備設計的是一個占空比可調的穩壓電源,因此要求占空比范圍大一點,設計的最大的占空比0-70%,但是在穩壓過程中有可能會超過70%,所以要求再大一些.剛開始用40%的占空比下去調,另外驅動mosfet的電壓是浮地的,因此用變壓器隔離驅動應該是比較好的,但是要占空比大于50%,這個不太清楚,不知道這樣的電路是否能行?
對于隔直電容,我只是參考一些書上的做法,按你的意思說是不是占空比小的時候才有必要用隔直電容?而這里可以把隔直電容去掉?但是我這里的占空比有可能小,也有可能大啊?
對于你提供的方案,在我這里我再次感謝你的熱心幫助,不知道這種方案在實際中效果如何,大俠是否有試過?

成熟的方案,沒有時間畫圖給你,我想看文字你也能動該怎么做.
以上體的提的問題不知道你是否理解.
用變壓器傳輸是可以的,但是電容是起微分作用,你既想大占空比,那么電容不可用.最大的占空比就是1,即直流,那么電容能夠通過直流嗎?
變壓器作為驅動,必須工作在雙向磁化,所以前級驅動就要是全橋,3525內為圖騰輸出,完全可以結成全橋模式,來驅動變壓器.

最終要看你的電源拓撲,是采用什么形式.是降壓還是升壓,你的圖不完整.以上是我只針對3525及驅動提出的意見.

多謝多謝,我會按你的方案嘗試一下,等結果出來了,還請你多多指教,呵呵

我的圖是用saber畫的,buck降壓,由單片機控制參考電壓來調整pwm占空比.我需要的就是sg3525及其驅動的一下方法.

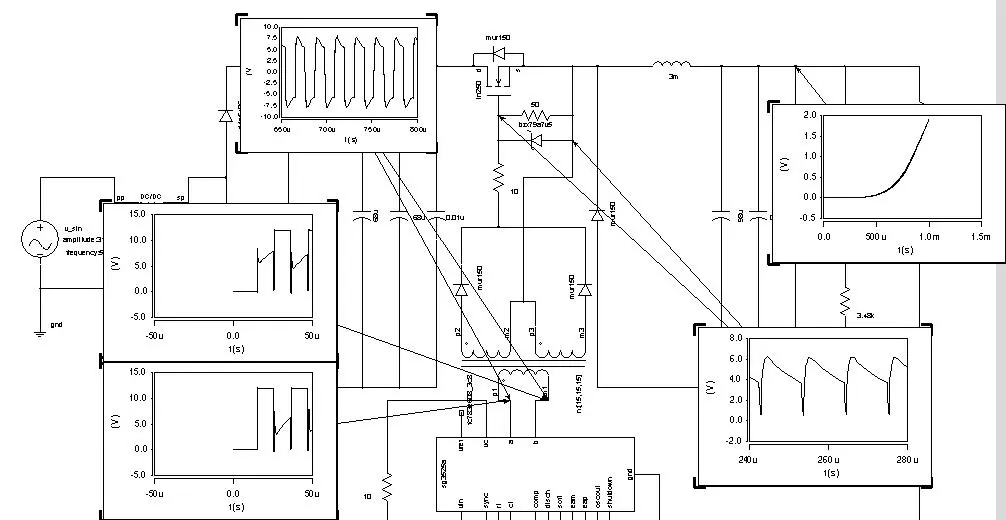

晚上我按你的方案接電路仿真了一下,得到如下的驅動波形500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1115562439.jpg');}" onmousewheel="return imgzoom(this);">
變壓器是可以工作在雙向磁化,但是sg3525的11腳(a腳),14腳(b腳)測出的波形成階梯狀,請問為什么會是這樣,如何改善,mosfet的驅動電壓波形是否正常?

調整13角的電阻,10太小.
變壓器輸出基本正常,只是波形需要調整,通過阻容及鉗位.你的驅動比變壓器與你的頻率是否合適,磁通量.注意選擇鐵心型號.





驅動形式及傳輸基本沒有問題,也正確.
剩下的工作只是修正和優化,需要你自己完成.不要完全依賴論壇.
自己努力吧.
祝你成功,可以裝機.

變壓器次級輸出驅動電壓不足,有效部分必須5伏以上使管子飽和.

模擬時,現把電路分成塊,調整后再組合.以免出現問題搞不清楚原因.變壓器次級接阻容,將管子去掉,然后模擬,觀察11、14角,應該上下平整.
而后再連接,觀察修正.

多謝這位兄臺提了這么多寶貴的意見,我是第一次做電源,你的這些建議對我的幫助很大.
關于那些波形歧變,我發現和變壓器的關系很大,我修改了一下變壓器的參數,得到了較好的改善,現在波形基本能夠平整.
我發現13腳的限流電阻對驅動電壓的幅度影響很大,增大限流電阻,整個驅動電壓的幅度就降低下來了,單獨測量11腳,14腳的電壓值,還是和上面貼的圖一樣,還是成階梯狀,較高電壓大概是較低電壓的4倍.這個較低電壓怎么消除?增大限流電阻確實可以把這個較低電壓降低到比較小,但是較高電壓也隨之下降了.
有個問題想證實一下我想的是不是對的,假設參考電壓為2v,而反饋電壓接地,這個時候假設單腳輸出的占空比為40%左右,而如果用你提供那種方法輸出,是不是這個時候占空比變成80%??

變壓器出現的問題,主要是扎數過少或前級頻率較低,造成,3525驅動電流只有500毫安,應用時還要留有余地,波形看到底部隆起主要是3525輸出級飽和壓降太大,也就是說變壓器的電流太大或3535拖不動造成.解決方法1、增加變壓器初級匝數,2、提高頻率,3、選擇升級鐵心.
同時不排除變壓器次級負載過重的可能,造成3525 拖不動.

占空比等于11、14角相加.
