實際中如何確定差模和共模的比例.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1073350709.jpg');}" onmousewheel="return imgzoom(this);">
這樣可以看到實際的干擾中差模是多少,共模是多少.以決定采取的措施.

峰值,準峰值,平均值的定義及測量.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1073359294.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1073359303.jpg');}" onmousewheel="return imgzoom(this);">

幾個因素對干擾的影響(摘自香港大學電力電子實驗室資料)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1073362784.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1073362796.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1073362804.jpg');}" onmousewheel="return imgzoom(this);">
我們可以看出,波形和占空比只影響低頻段的干擾.
上升和下降沿影響高頻段.

你太偉大了
多謝!!!!!!!!!!!!把你的小經驗小心得的測量方法和圖也都貼上吧!!!

RE:你這個資料我有!叫潘毅傑與龐敏熙從香港大學過來的給我們公司培訓過!
文件太大了,并且受控,有然可以讓大家看看!

向CMG表示崇高的敬意!!!
頂!

把你的資料一股腦都貼出來吧,一點點的不爽
我也拋點1073370863.pdf

過幾天我會補充一個實測的例子.
.

哇!!頻率抖動的作用原來如此....
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1073377960.jpg');}" onmousewheel="return imgzoom(this);">
由于RC的積分作用,所以會降低.不是在欺騙儀器嗎?!
對此電源界存在爭論,反過來想一下,難道標準就合理嗎?
管它呢,不管哪國的標準,過了就行了.

講的不錯,可惜沒機會聽過.
從朋友處借來看的,還好,以我的情況看懂沒問題.還可以補充一些東西.
此處會有一些東西取自此資料,因為畫圖很費勁,正確的東西不會因為誰寫而變化.關鍵是理解并正確應用.

謝謝臺灣同胞!
.

太偉大了
向cmg大師鞠躬!!!

CMG 大師,請教你一下
根據你所畫的峰值,準峰值,平均值的定義,為什么相同的噪聲信號經過不同的檢測會有不同的值呢?根據圖示,我怎么覺得準峰值會比平均值高啊?是不是每種檢測的電阻電容值不同呢?

RE:這兩個香港人是十一月份來深圳給我這邊研發工程師培訓的!
培訓了一天,效果還好!

對,每種檢測有不同的充,放電時間常數.
但數值我也不知道,只有找做儀器的廠家.

為什么會有EMI.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1073402323.jpg');}" onmousewheel="return imgzoom(this);">

有點點疑問
噪音檢測是取交流還是直流?由圖看,負噪聲不是就沒檢測嗎?

知不知道混頻采用的是什么方式?
.

這個圖是你自己畫的還是照搬的?照你的圖,怎么準峰值比平均值低呢?
你能不能準確點解釋一下EMI的平均值和峰值是如何測出來的?!
你別煩啊.

準峰值,平均值的檢波方式是不是調錯?
.

再扔一個楊繼深那廝的鳥則聲(魯智深語氣)
嘻嘻~~~1073445431.doc

你在用英飛凌的IC做產品嗎?
不知效果怎么樣?

bacuo,bacuo!
好同志!

準峰值與峰值有什么數學關系?
不理解準峰值是什么概念?

真的很不錯,在下有禮了~~~~~
`

圖當然是我畫的.
我說的降低是有抖動比沒抖動時的值降低,不是下面的比上面的低.你看錯了.

大家有很多疑問,我就不一一回答了,這里做一個解釋!
調錯是沒有,這里的圖是個示意圖,主要是讓大家理解這些值是怎么測量的,象R,C等值在各個測量里面應該是不一樣的,都有響應的充,放電時間常數,但是值我也不知道,我想也不必知道(除非你想做儀器).我們要的是理解其意思.謝謝!

還是來個圖吧.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1073482396.jpg');}" onmousewheel="return imgzoom(this);">
f1的值大概在6-10MHz之間,f2的值大概在20-30MHz之間,其頻率會根據變壓器漏感的大小,雜散電容的大小,器件輸出電容的大小而變化,但頻率大概在上述范圍,但你沒加RC吸收電路和共模濾波不是超強時,EMI曲線上明顯的可以看到此兩點.把這兩點抑制掉,再采取點其他措施,你都可能把Y電容拿掉.

傳導干擾的差模的產生和抑制
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1073484354.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1073555415.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1073555424.jpg');}" onmousewheel="return imgzoom(this);">

舉幾個例子,看一下什么叫天壤之別.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1073523505.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1073523513.jpg');}" onmousewheel="return imgzoom(this);">

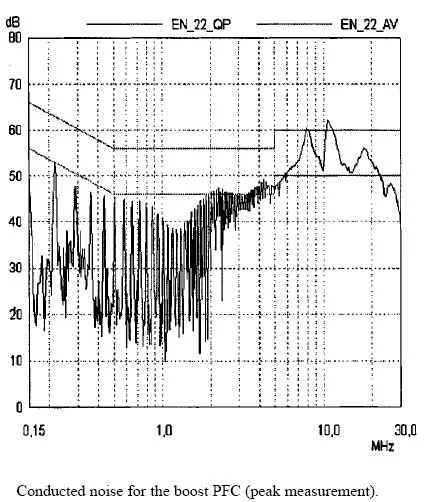

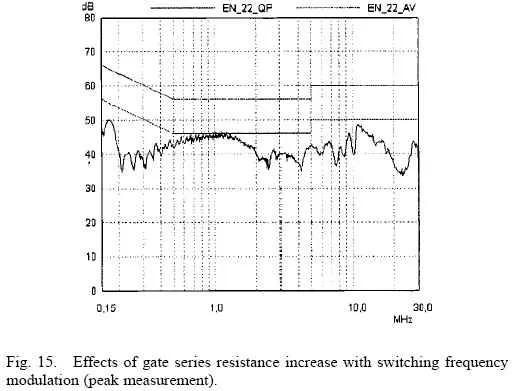

600W PFC電路EMI,前面為原始的,后面加了抖動(頻率調制)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1073523725.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1073523738.jpg');}" onmousewheel="return imgzoom(this);">

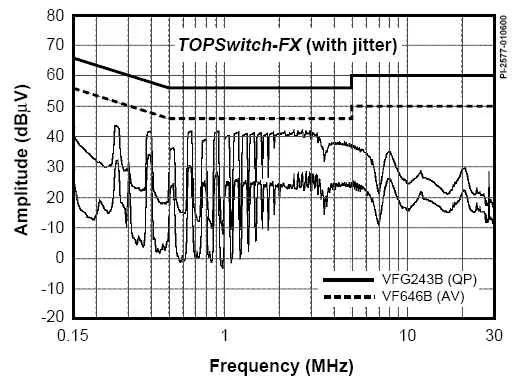

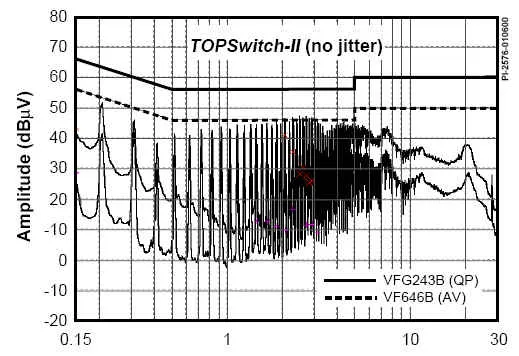

這個很熟悉,30W TOP
